同一台交换机上有多个VLAN之间的通讯配置

在一台交换机上划分多个VLAN，正常情况下，不同的VLAN是不能互相通信，这是因为VLAN隔离了广播域，但有时需要他们能相互访问，下面通过华为的ENSP工具,演示如何进行配置。

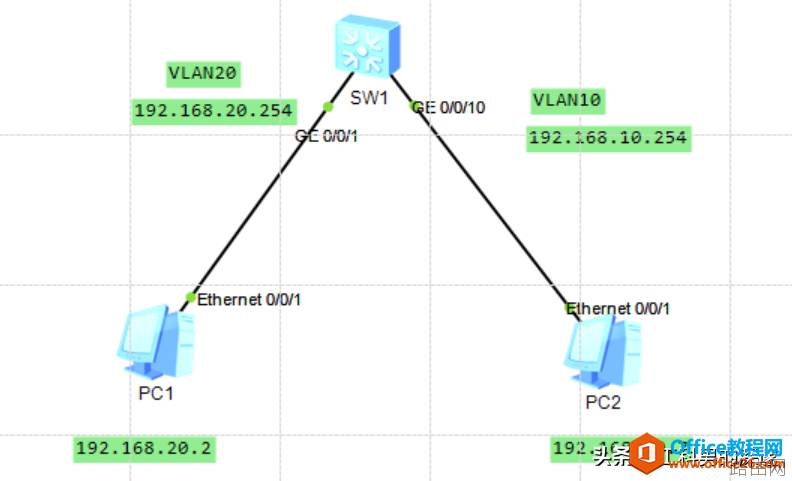

说明：PC1与PC2在同一个交换机上，分别处于2个不同的VLAN，配置PC1与PC2能互通；

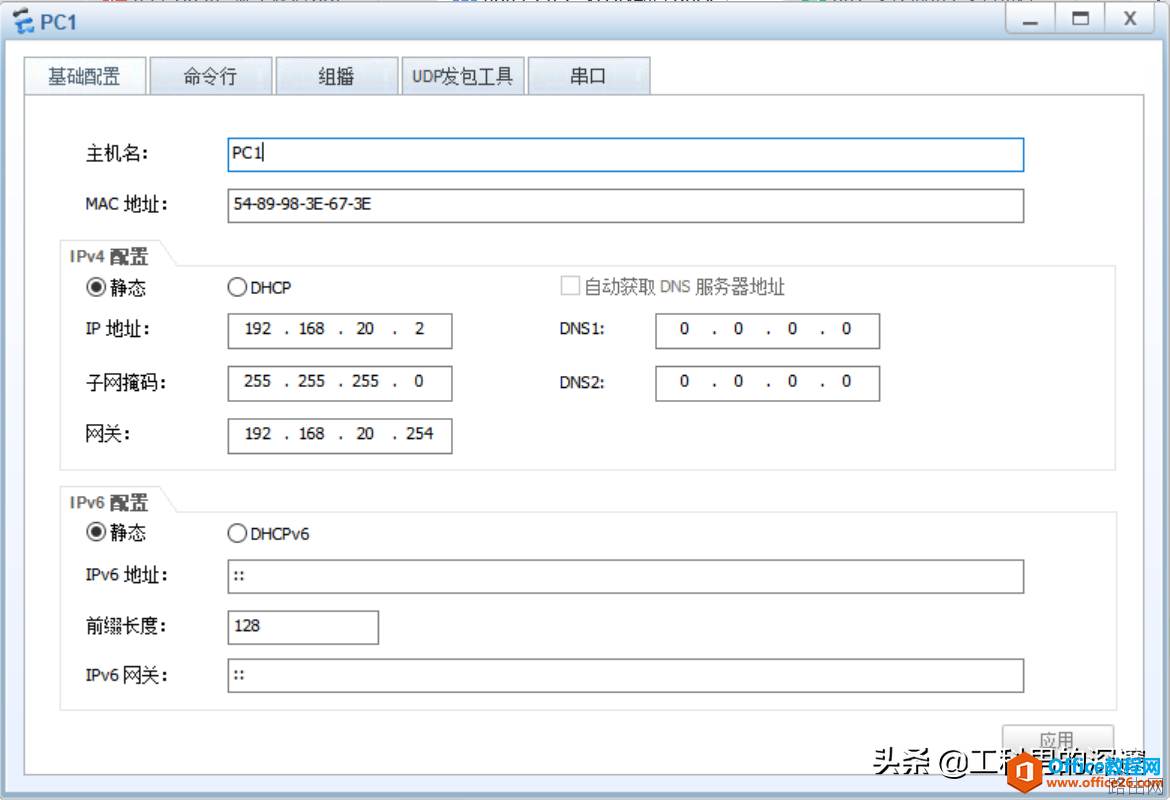

PC1配置：

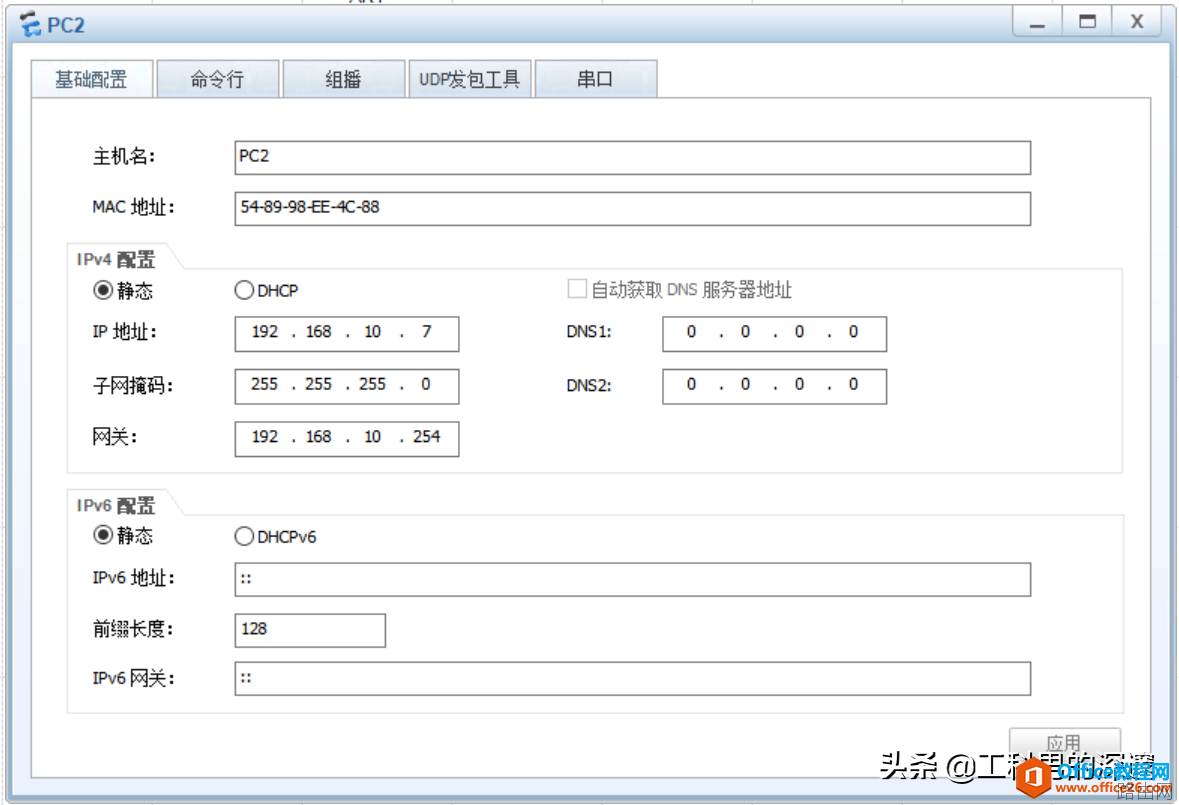

PC2配置：

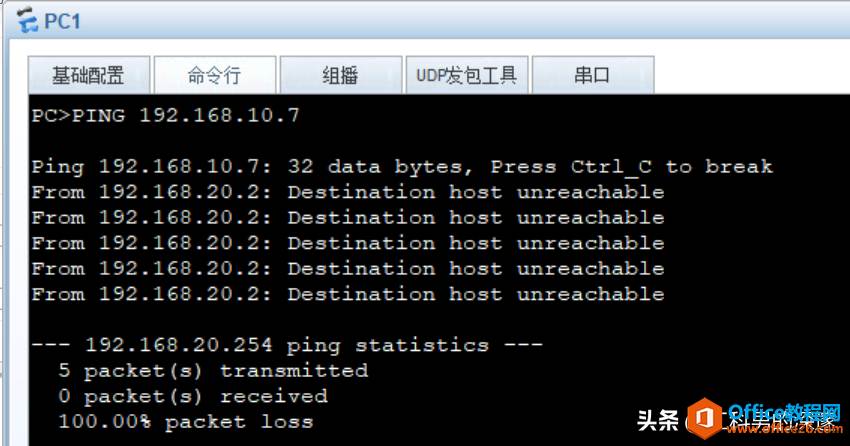

没有配置之前，PC1与PC2是不同的，如下图：

SW1配置：

<Huawei>system-view

[Huawei]sysname sw1；命名交换机

创建VLAN 10 20

[sw1]vlan batch 10 20;创建多个VLAN

[sw1]undo info-center enable ；关闭提示或输入命令Undo terminal monitor

改变接口模式，加入VLAN

[sw1]interface GigabitEthernet 0/0/1

[sw1-GigabitEthernet0/0/1]port link-type access

[sw1-GigabitEthernet0/0/1]port default vlan 20

[sw1-GigabitEthernet0/0/1]quit ；退出；

[sw1]interface GigabitEthernet 0/0/10

[sw1-GigabitEthernet0/0/10]port link-type access

[sw1-GigabitEthernet0/0/10]port default vlan 10

[sw1-GigabitEthernet0/0/10]quit ；退出；

配置SVI接口IP

[sw1]interface Vlanif 10

[sw1-Vlanif10]ip address 192.168.10.254 255.255.255.0；作为VLAN10 的网关

[sw1-Vlanif10]quit

[sw1]interface Vlanif 20

[sw1-Vlanif20]ip address 192.168.20.254 255.255.255.0；作为VLAN20 的网关

[sw1-Vlanif20]quit

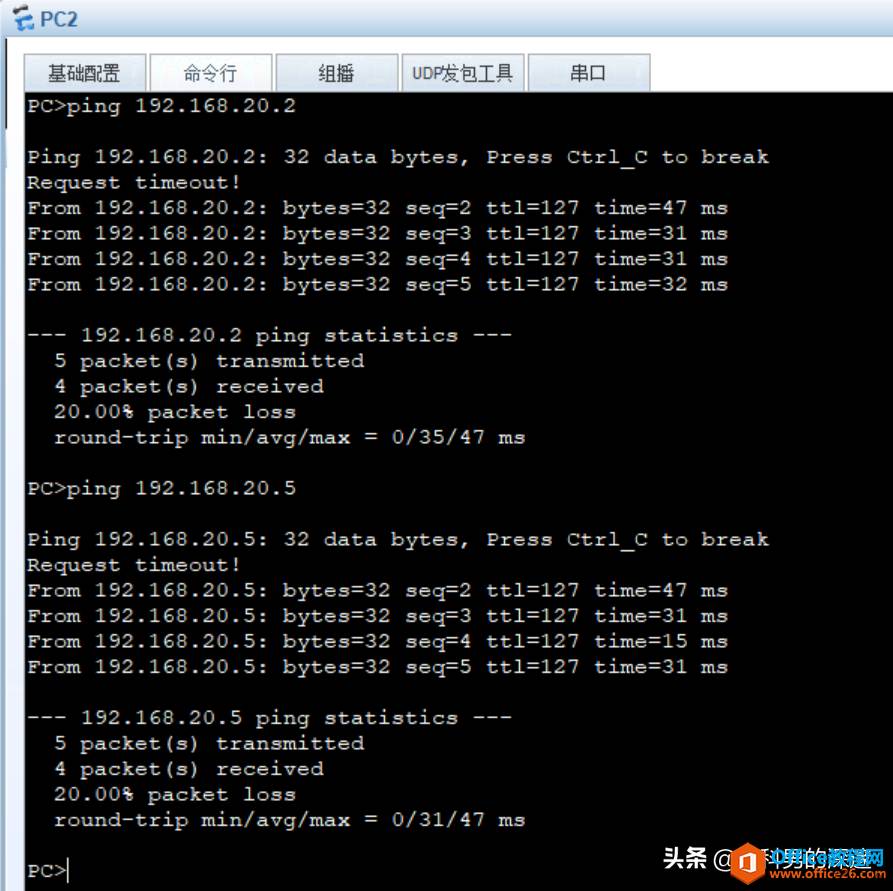

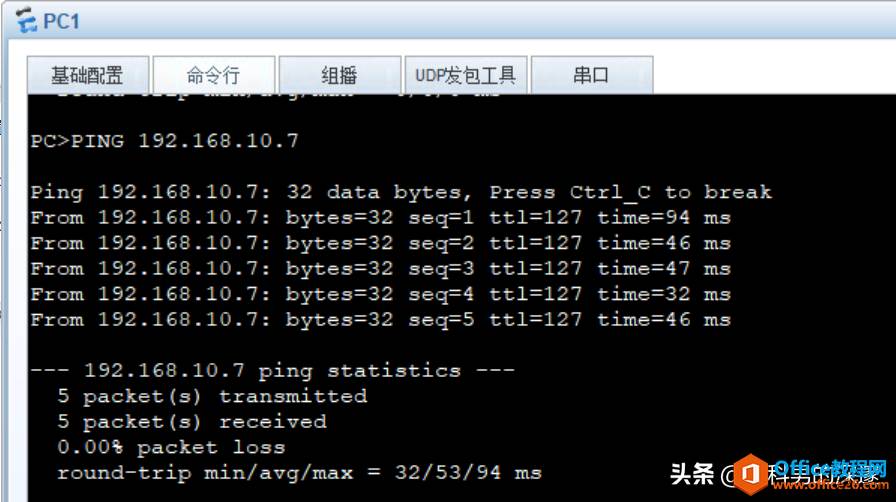

再次测试PC1与PC2之间的互通；

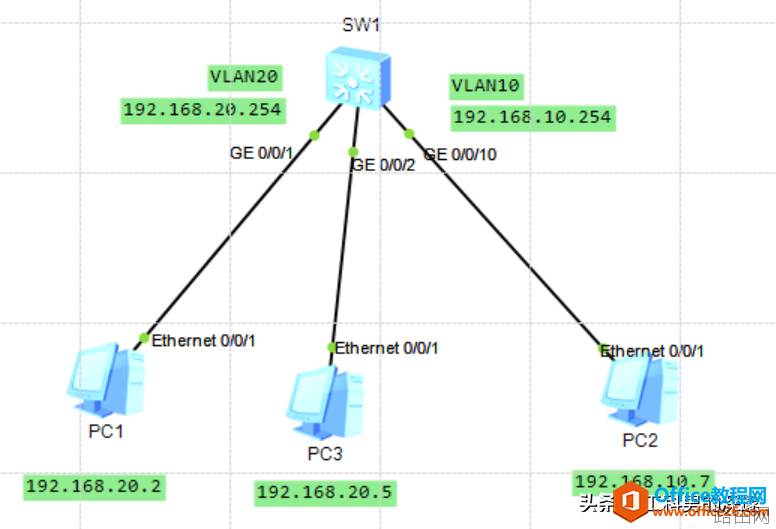

现在再增加1台PC3机，配置如下：

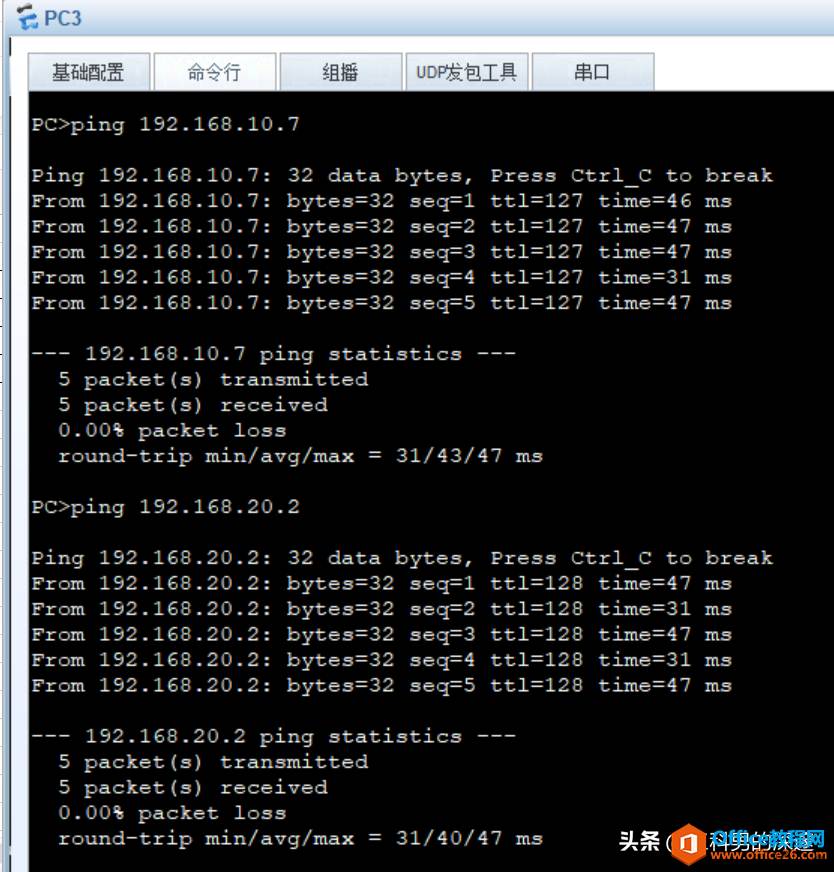

这时需要将交换机端口加入到VLAN 20后，三台PC之间才能通；

<sw1>system-view

[sw1]interface GigabitEthernet 0/0/2

[sw1-GigabitEthernet0/0/2]port link-type access ;配置ACCESS链路；

[sw1-GigabitEthernet0/0/2]port default vlan 20

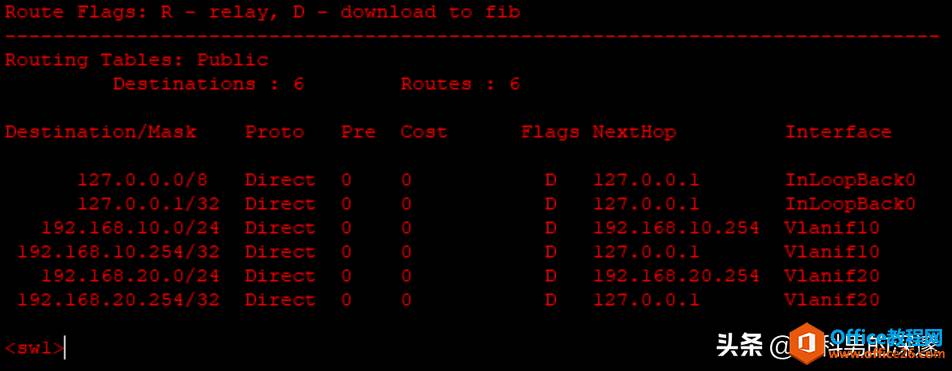

查看三层交换机路由表

[sw1]display ip routing-table ；查看路由表；

以上就是同一台交换机上有多个VLAN之间的通讯配置的全部内容，希望对您有帮助。内容来源于互联网，本站仅做分享以供参考。
