最近充电头网拿到了sony索尼一款30w pd快充充电器，支持pd3.0和pps快充协议，最大输出功率30w。虽说说起索尼能谈的相关产品不少，但就充电器来说还是很少见的，因此值得拆开看看。那下面就随小编一起来感受下索尼充电器的设计做工吧。

一、索尼30w充电器外观

充电器采用经典直板造型设计，pc材质外壳表面磨砂处理。

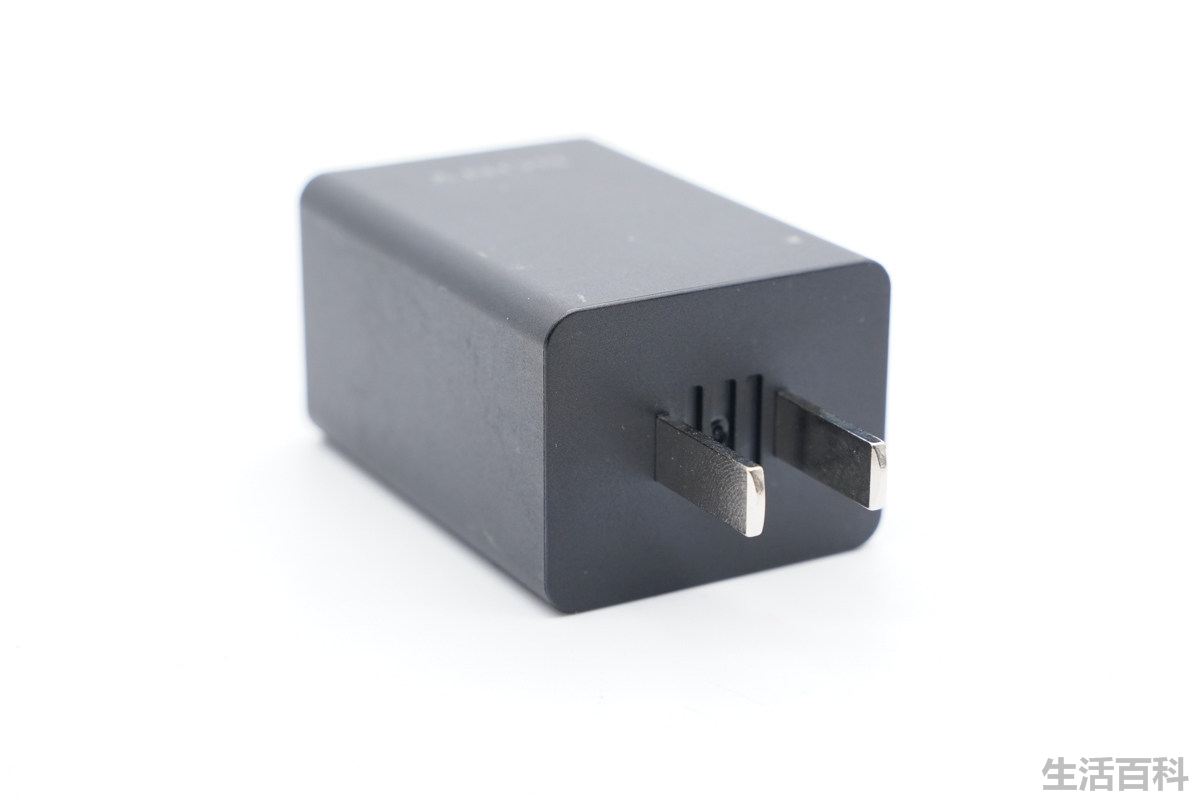

输入端采用固定式国标插脚。

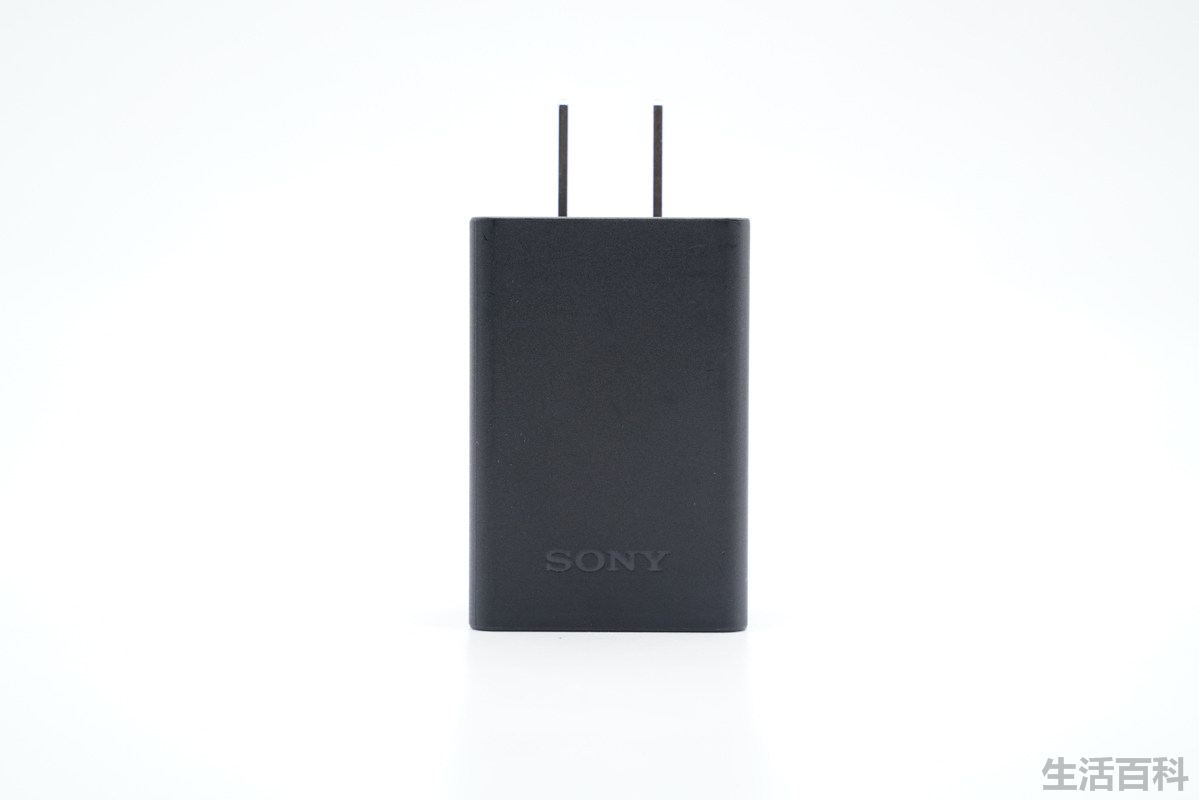

机身正面设计有sony品牌logo。

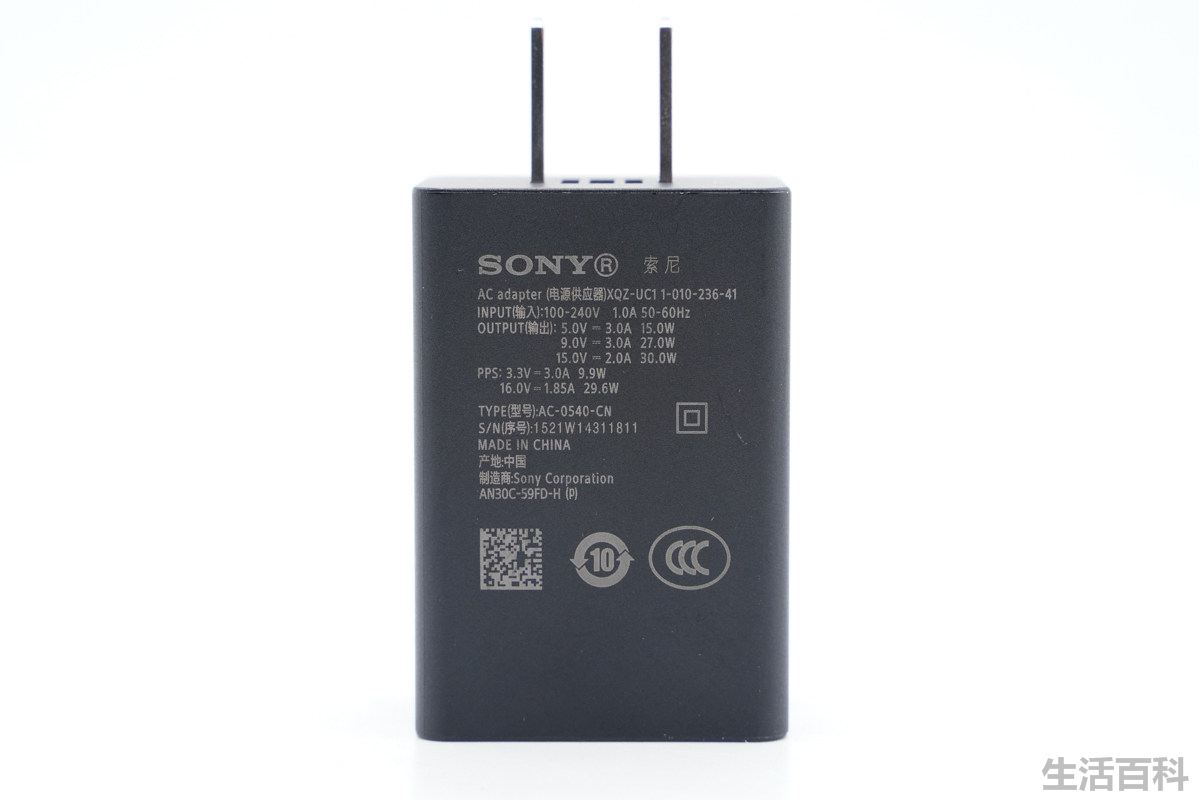

背面印有充电器参数信息

型号：ac-0540-cn

输入：100-240v~50/60hz 1a

输出：5v3a、9v3a、15v2a

pps：3.3-3a 9.9w

16v-1.85a 29.6w

产品已经通过了ccc认证。

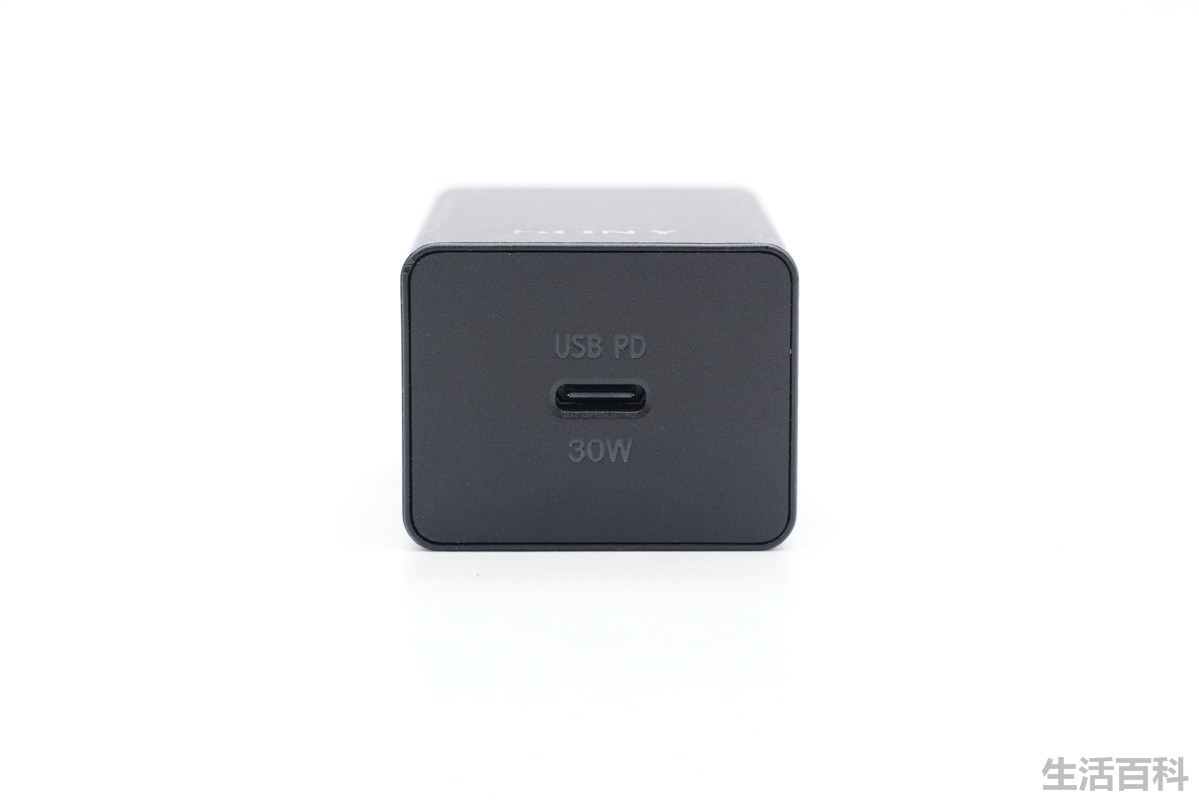

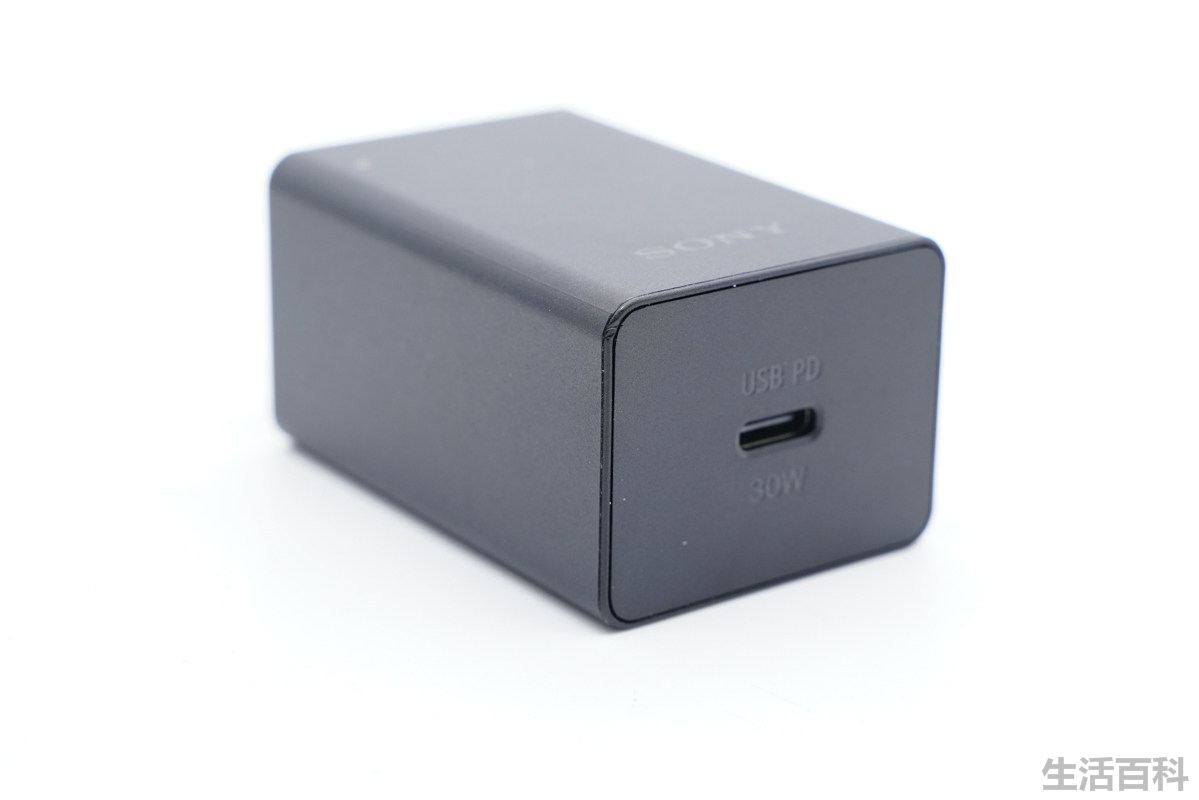

顶面配有单usb-c接口，居中设计，接口上下分别印有usb pd和30w字样。

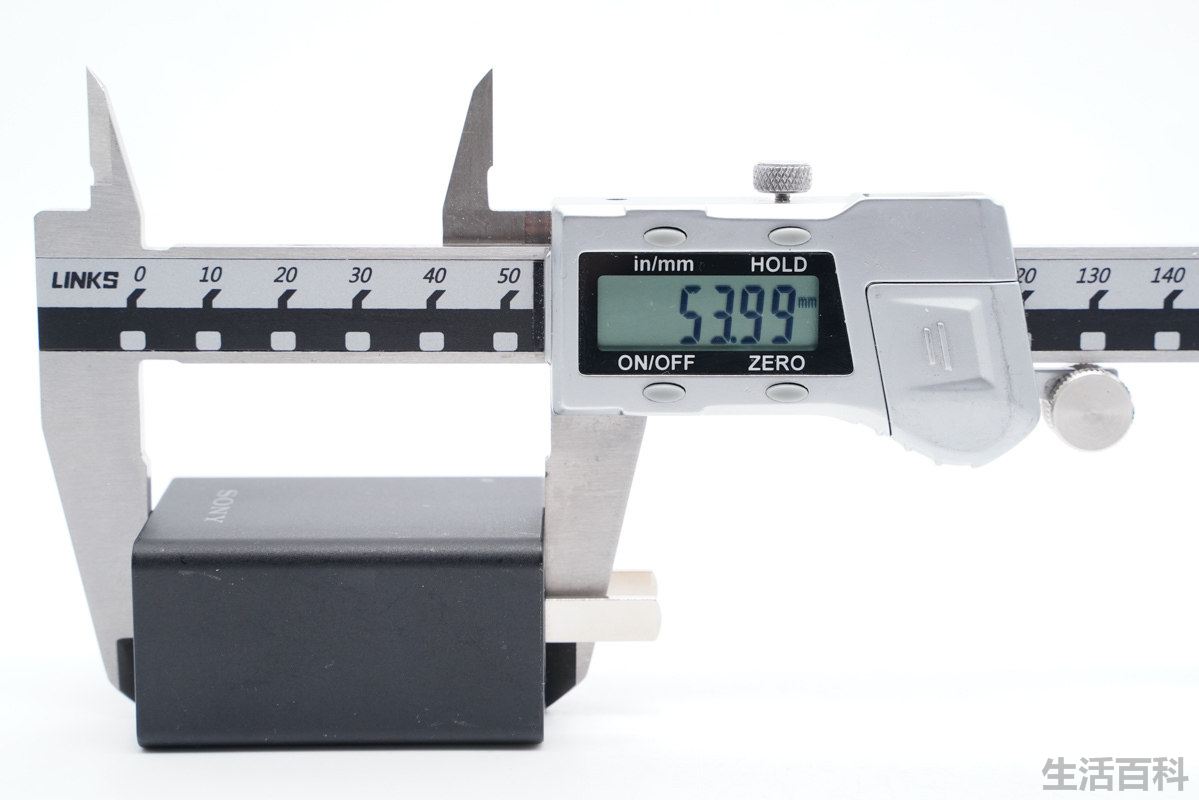

测得充电器机身高度为53.99mm。

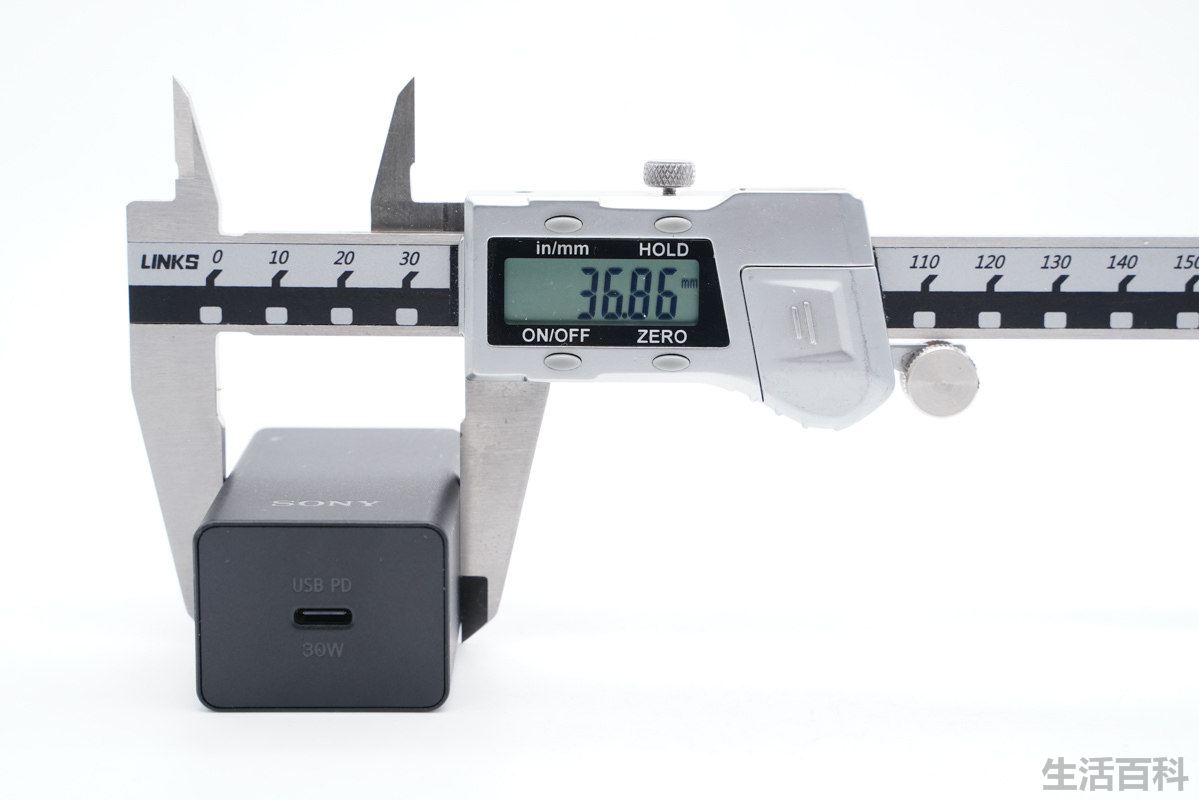

宽度为36.86mm。

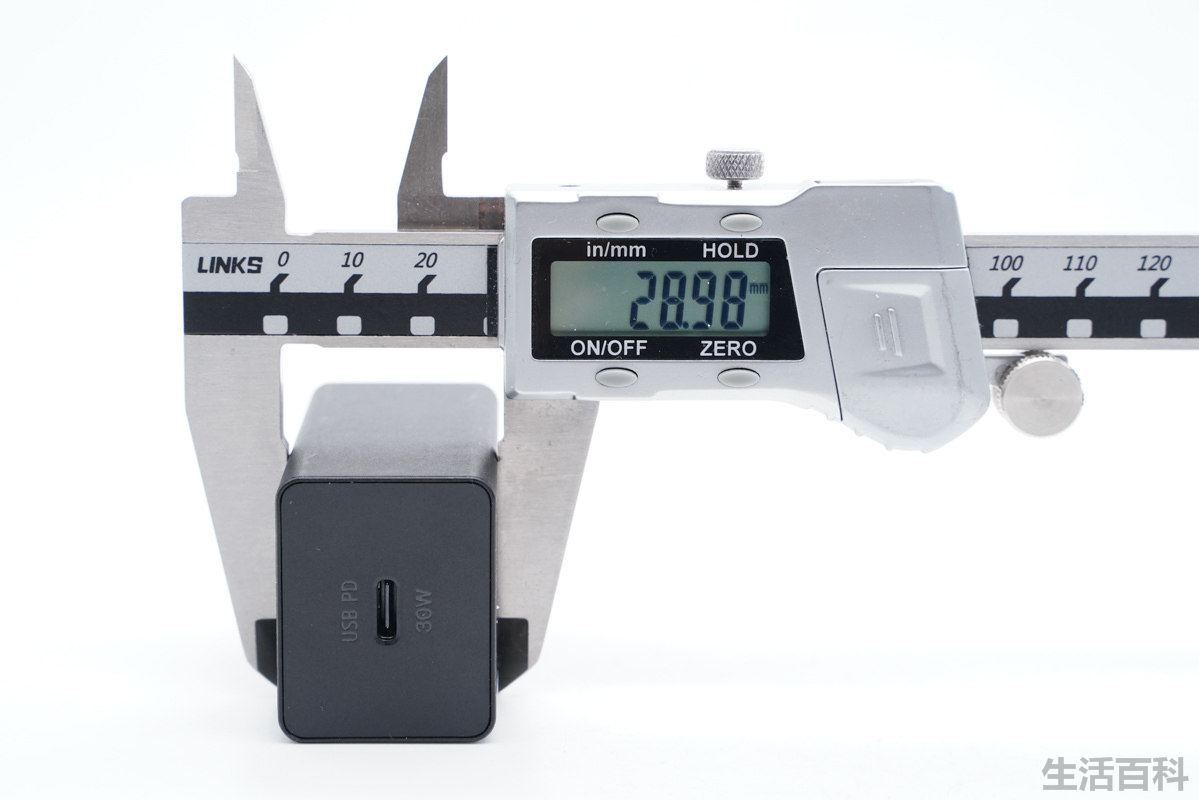

厚度为28.98mm。

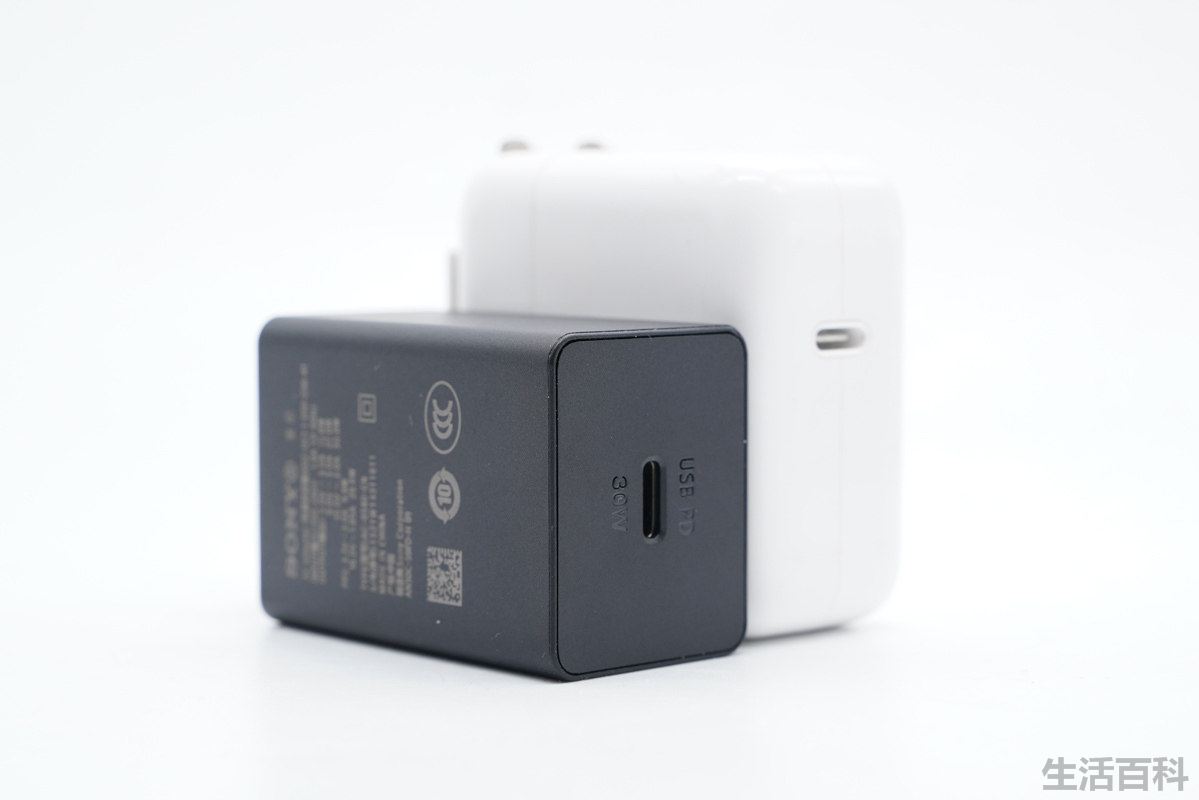

和苹果30w充电器对比，体积要小一些。

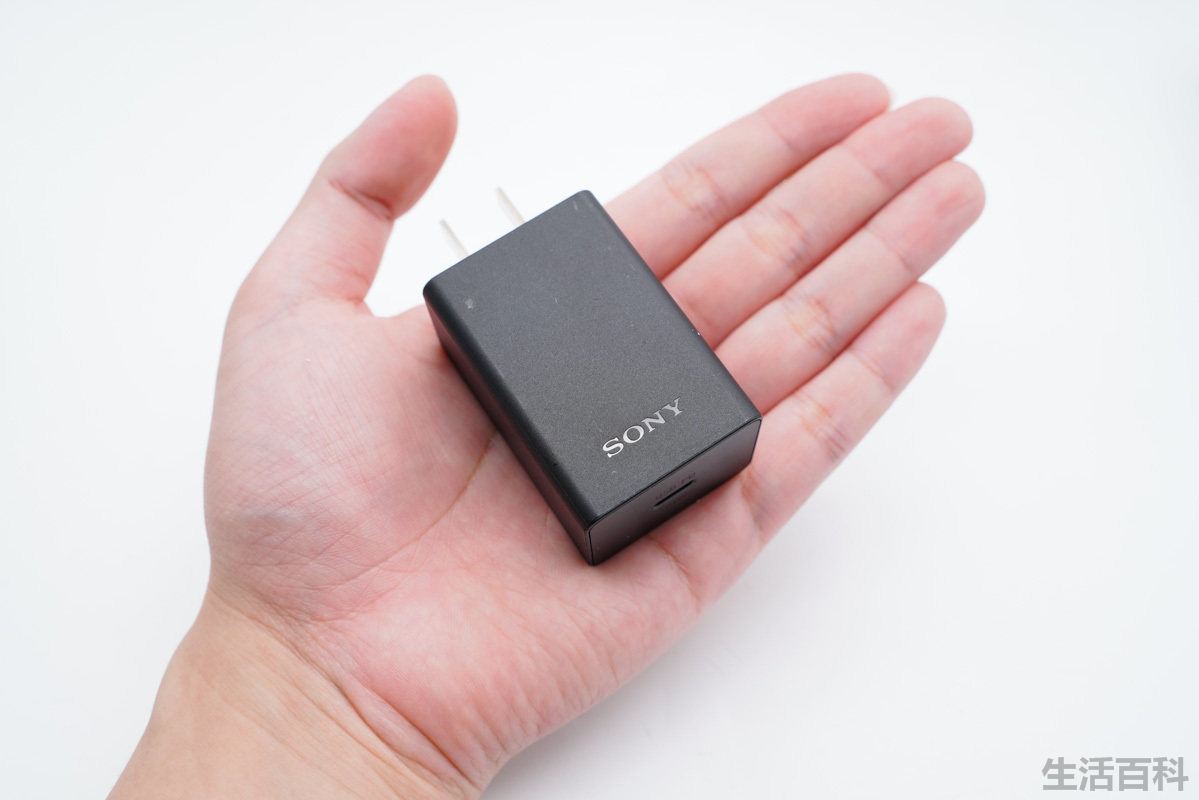

拿在手上的直观感受。

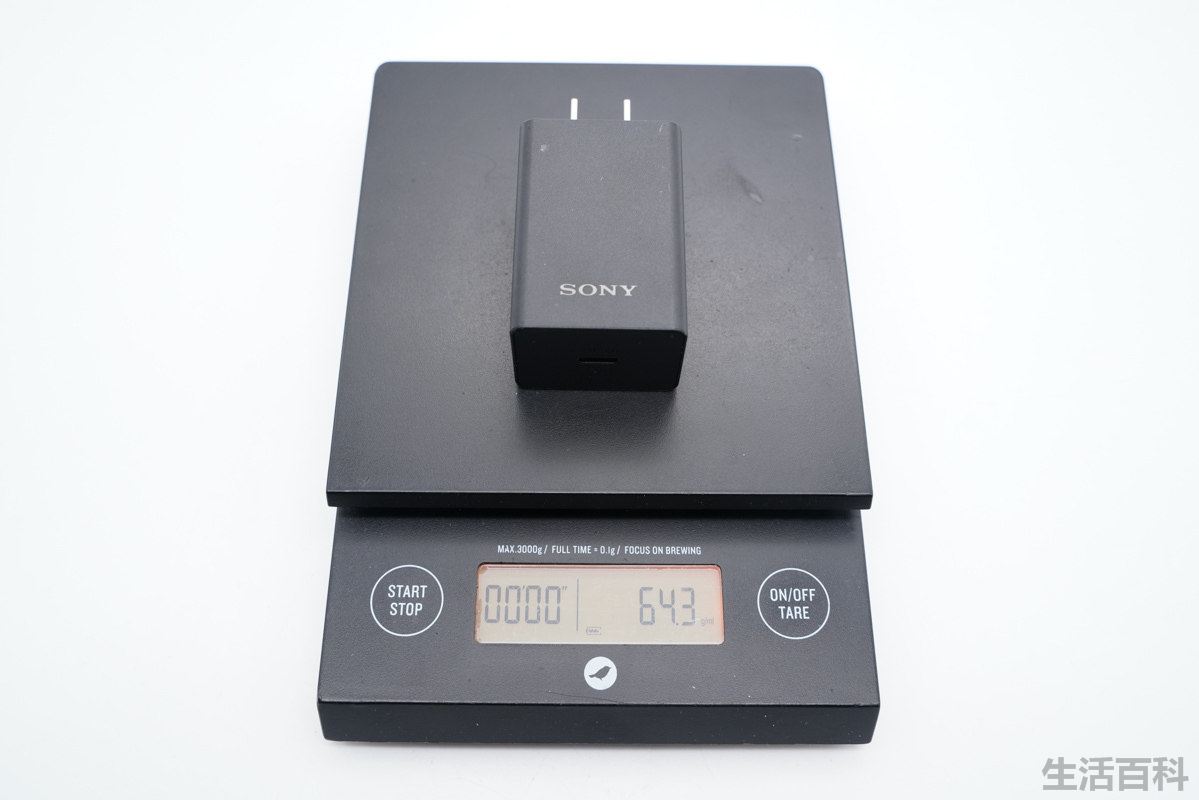

净重约为64g。

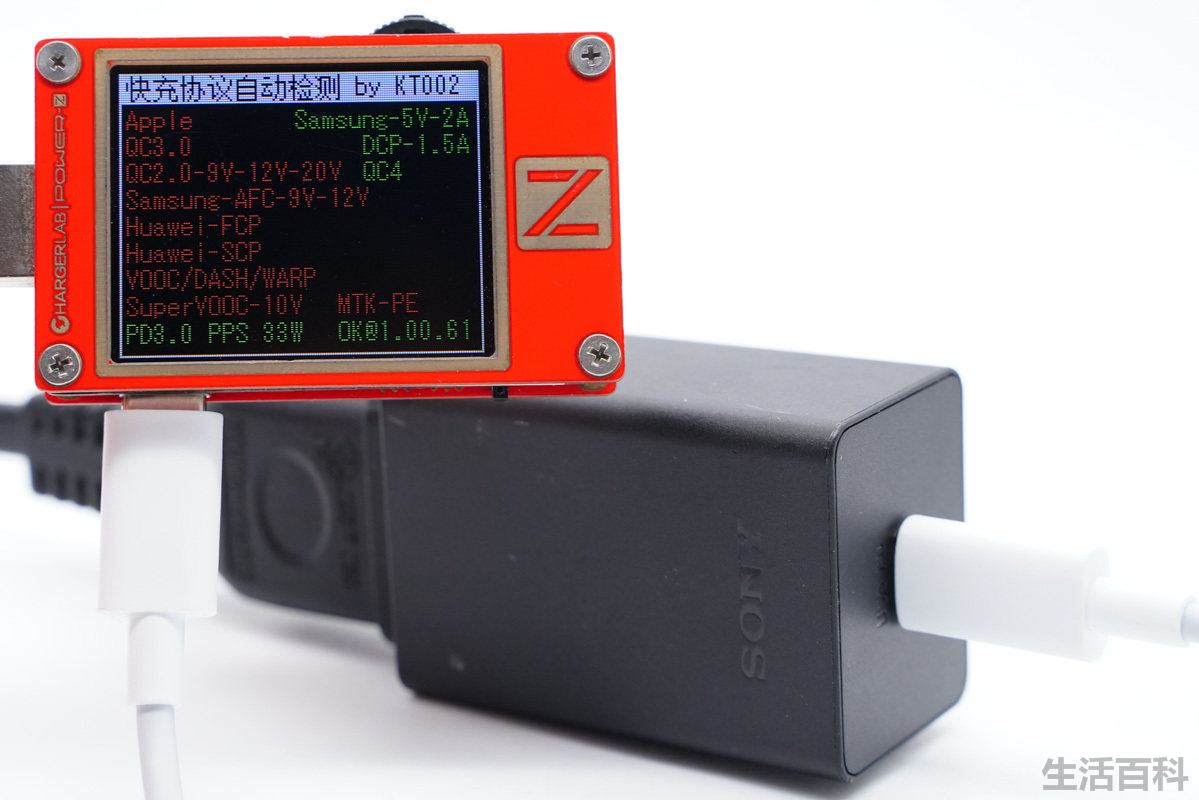

使用chargerlab power-z kt002测得usb-c口支持pd3.0、pps快充协议。

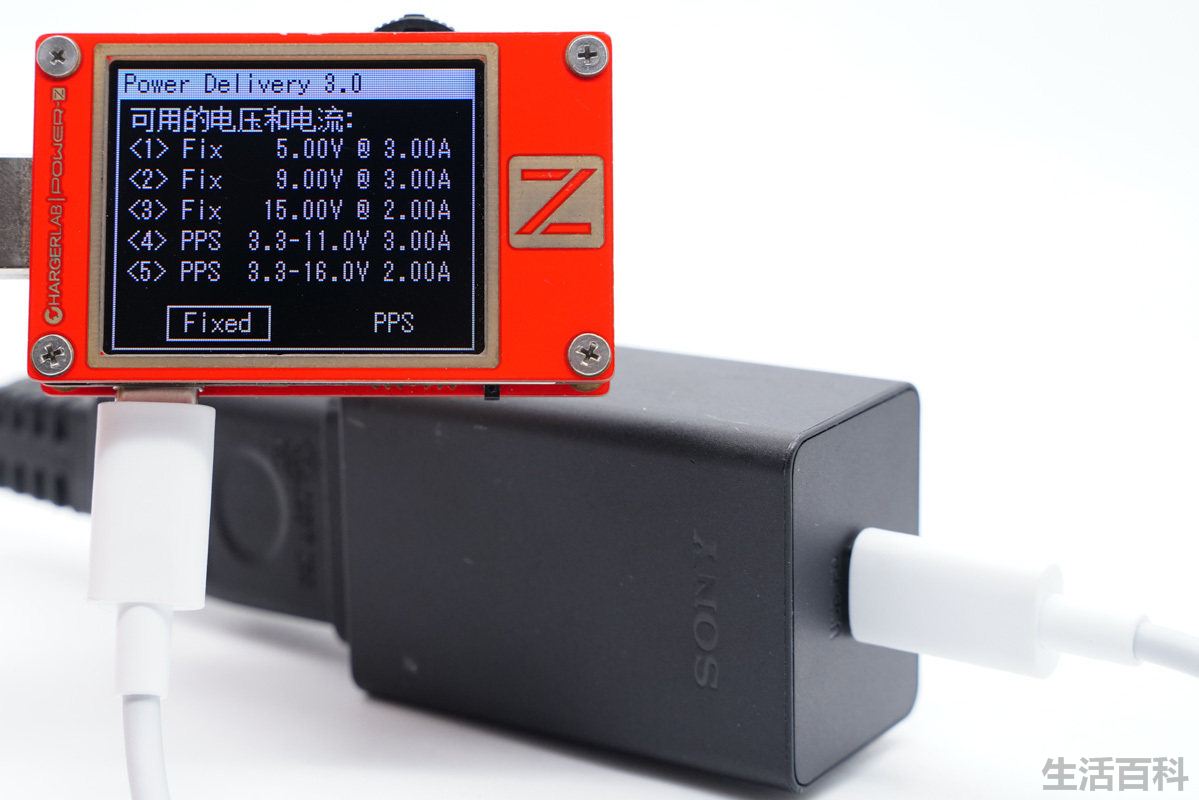

并且具备5v3a、9v3a、15v2a三组固定电压档位，以及3.3-11v3a和3.3-16v2a两组pps电压档位。

二、索尼30w充电器拆解

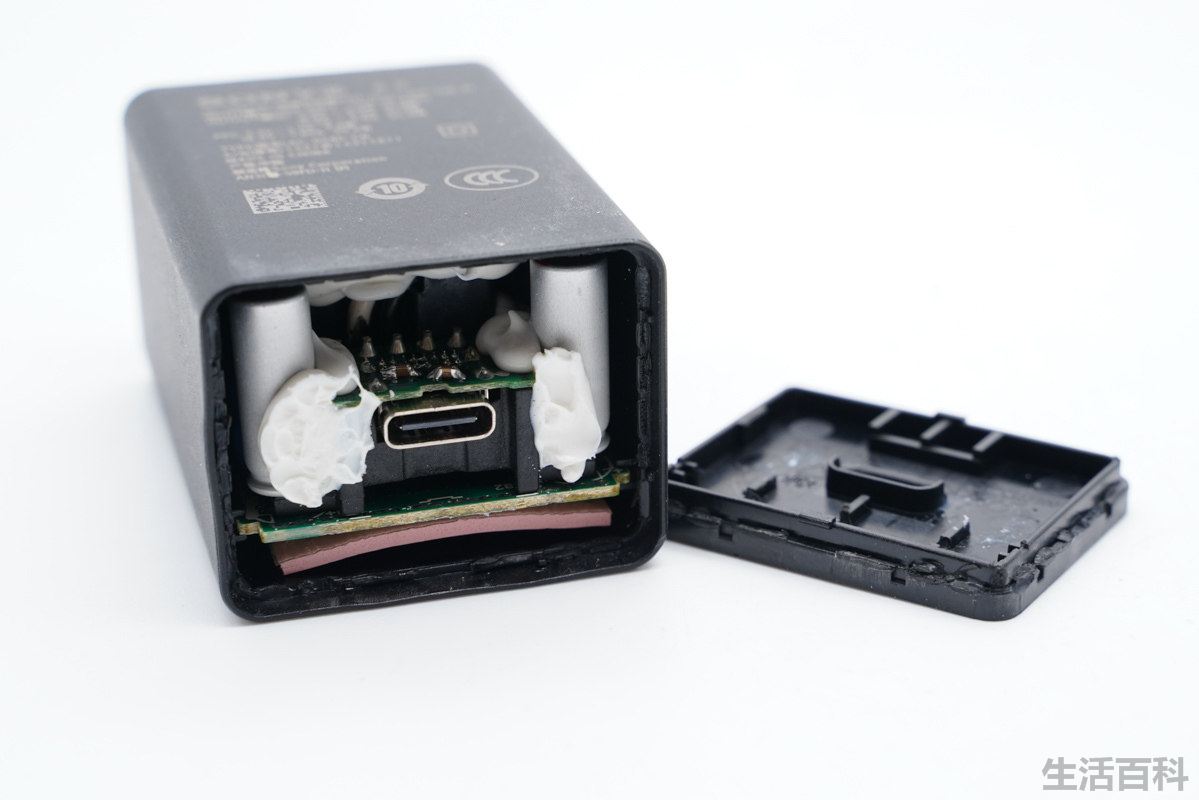

将外壳拆开，输出端两侧固态电容打胶加固，可以看到pcb板下方还贴有导热垫。

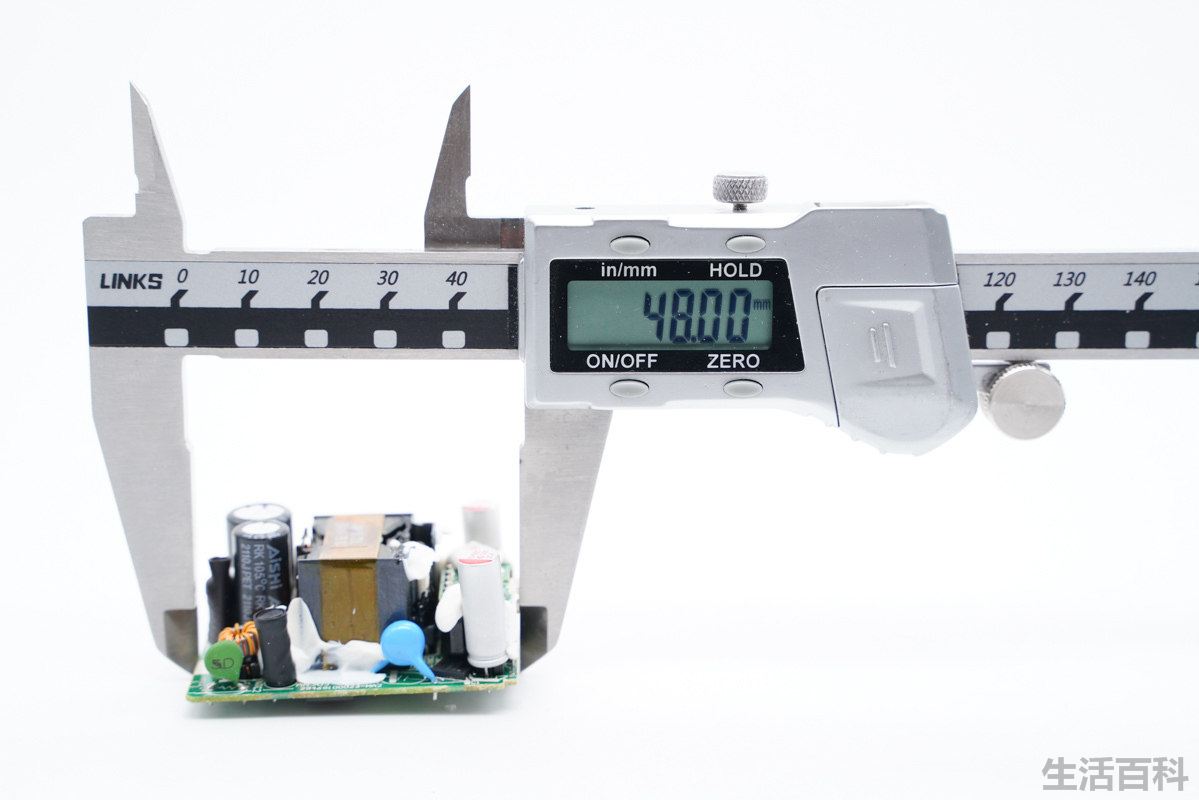

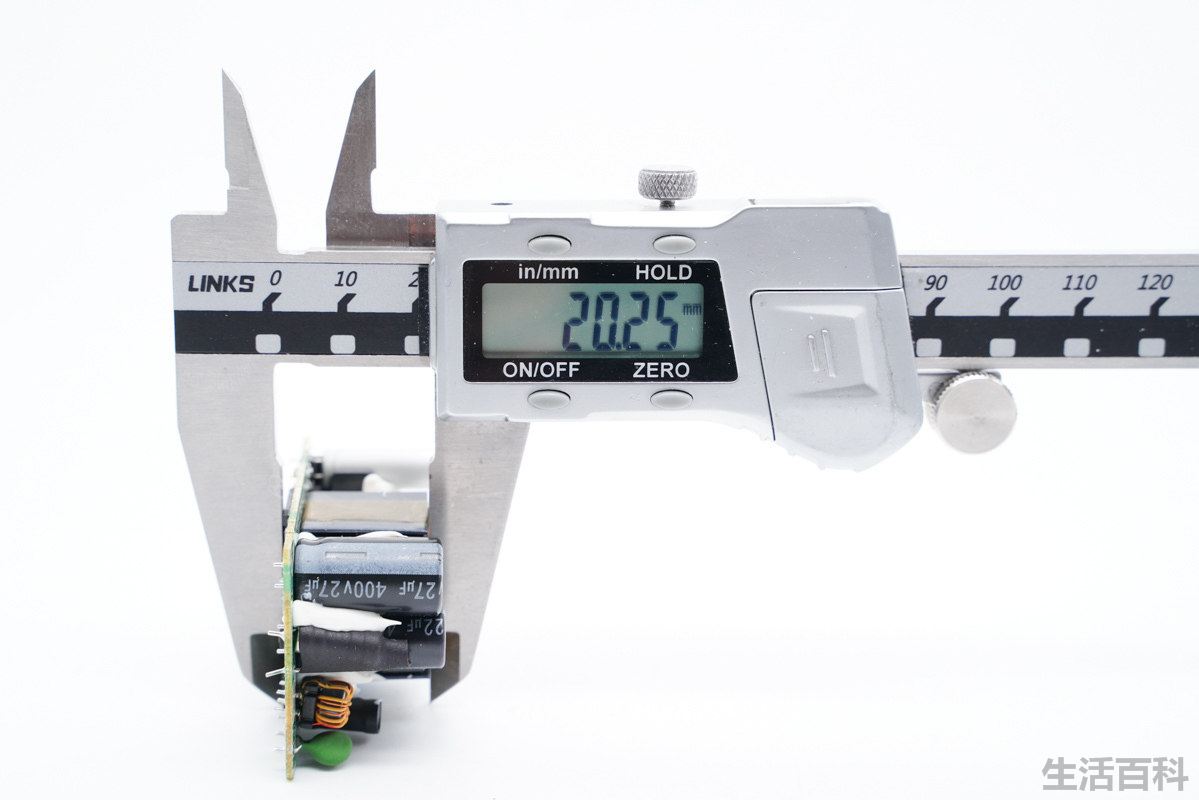

测得模块长度为48mm。

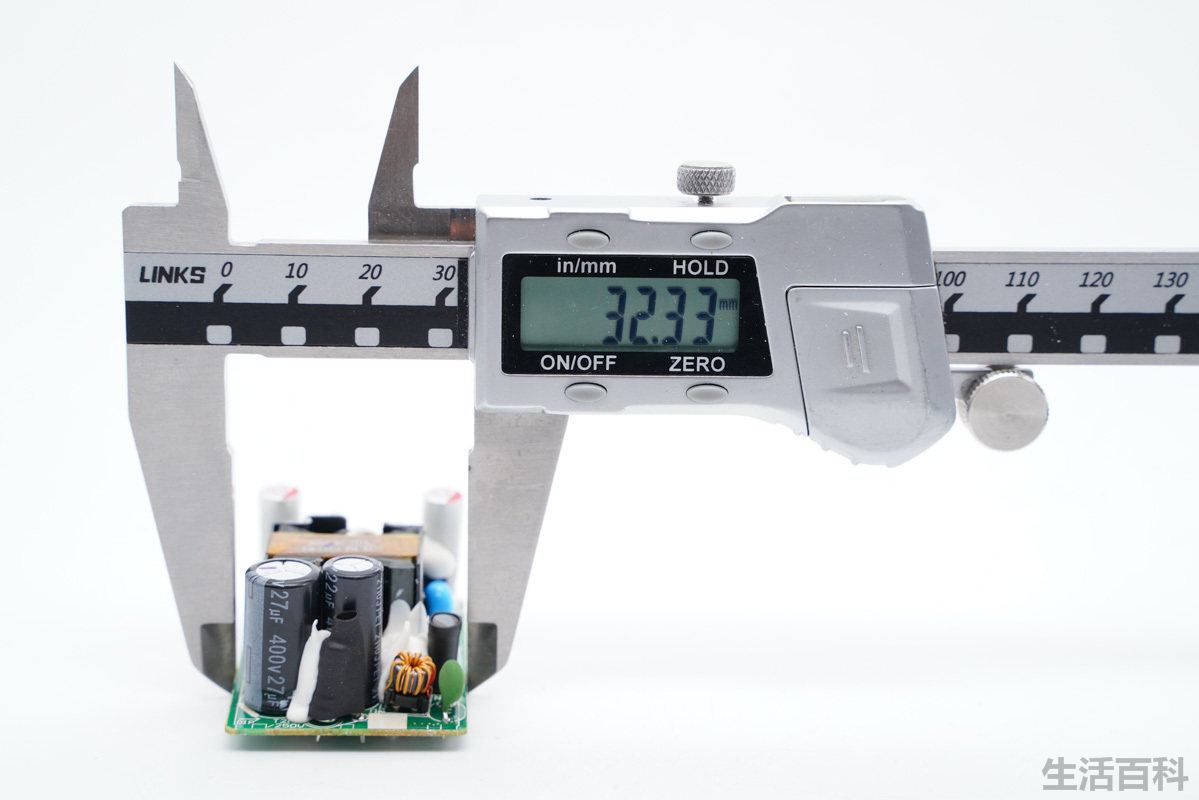

宽度为32.33mm。

厚度为20.25mm。

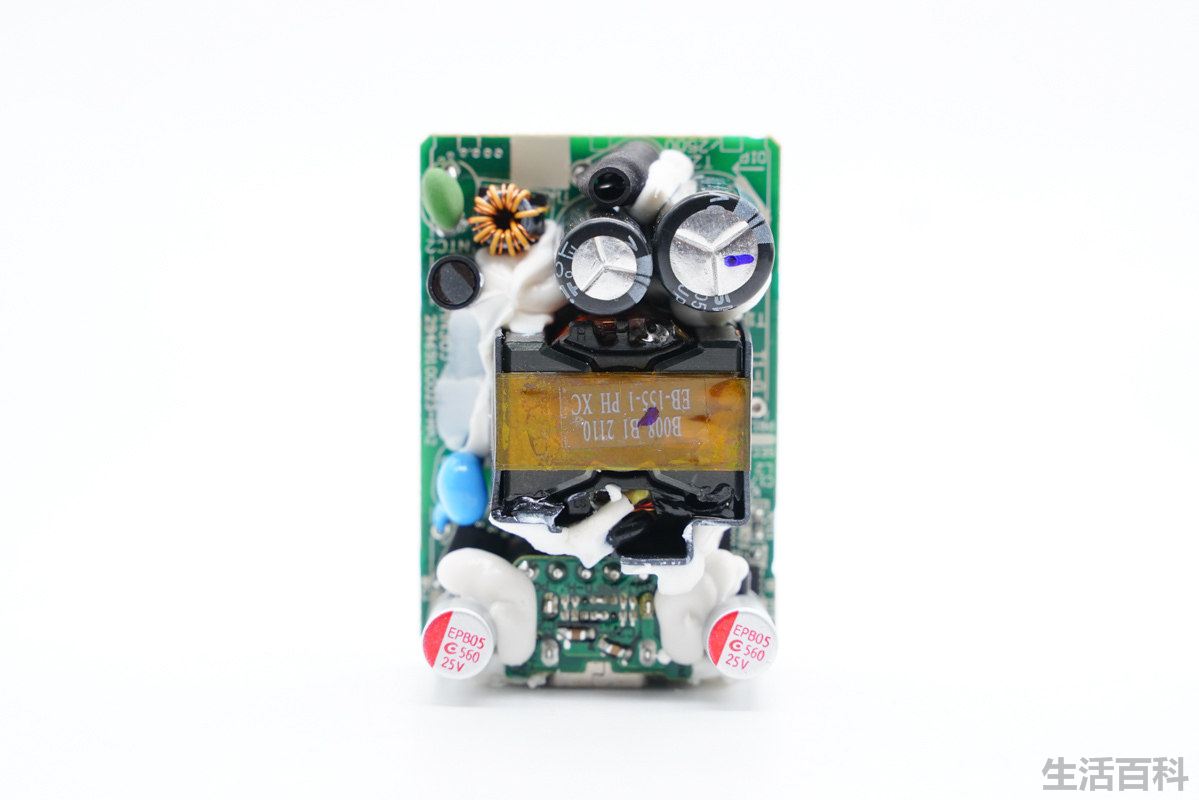

主板正面一览，前后端器件均打胶加固。

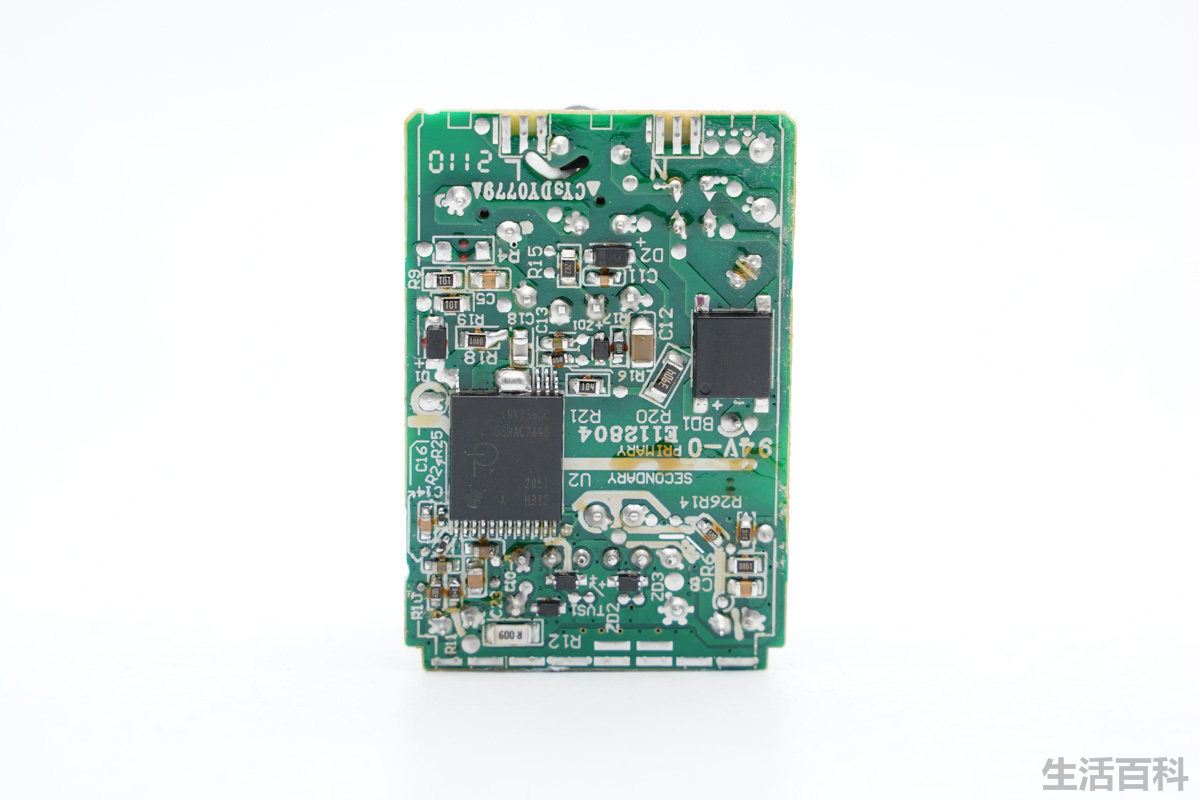

板子背面一览，设有整流桥和pi的开关电源主控芯片，输出侧usb-c插座引脚有tvs进行过压保护，防止静电击穿损坏内部元件。

通过观察发现，这款充电器采用qr开关电源架构，协议芯片通过i2c总线控制接口输出电压。下面我们从输入端开始了解各器件的信息。

输入端一览，保险丝、工字电感套有绝缘管。

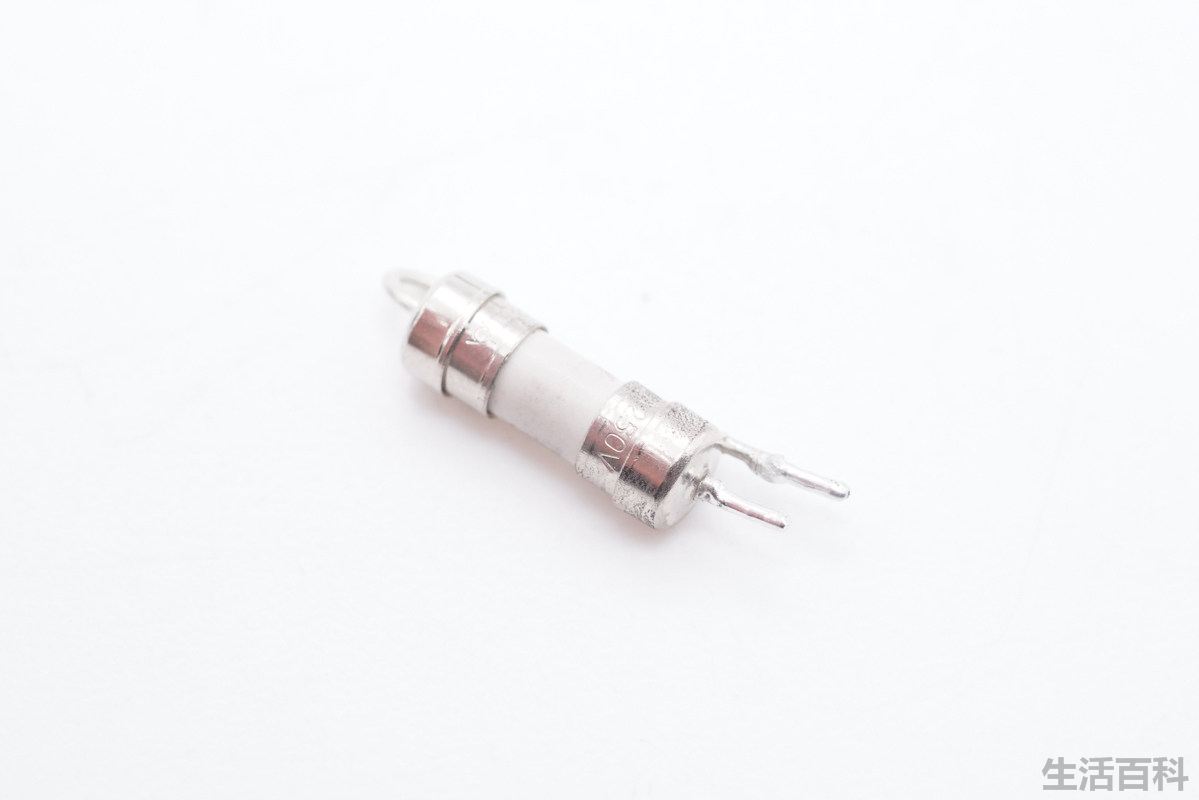

保险丝特写，2a 250v。

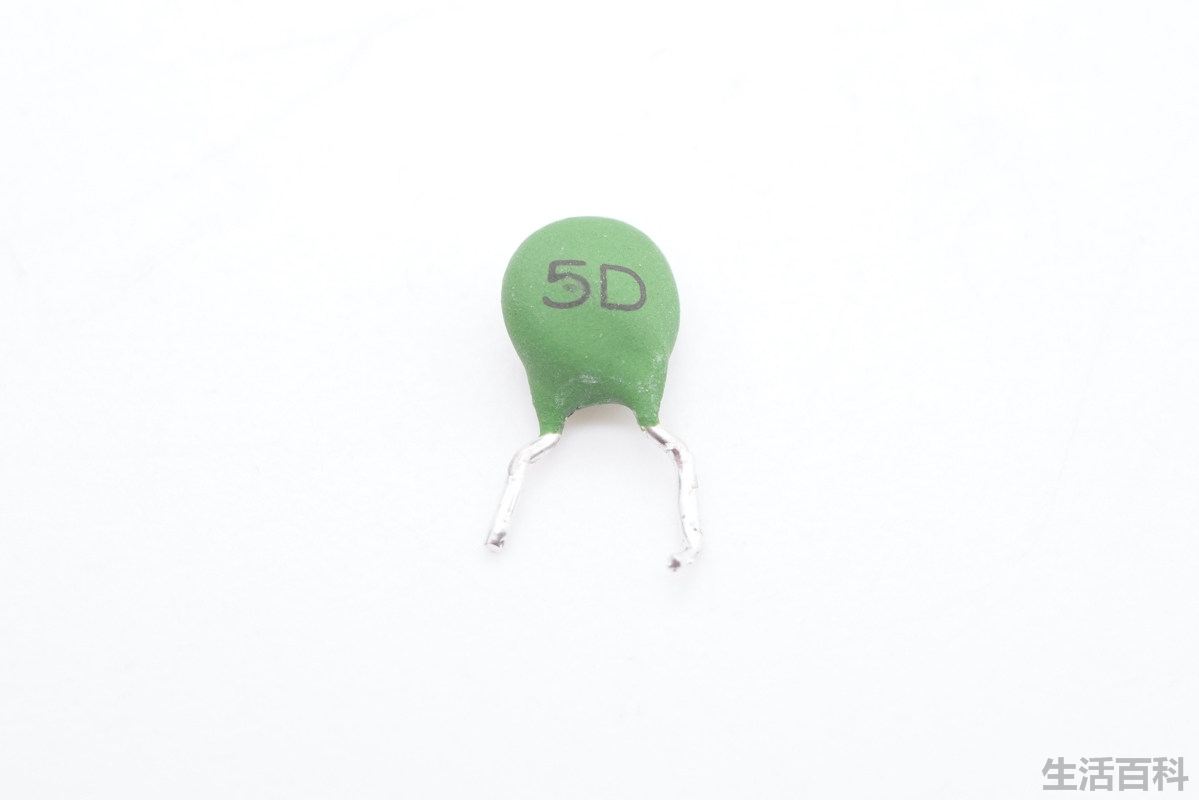

ntc浪涌抑制电阻特写，用于抑制上电浪涌电流。

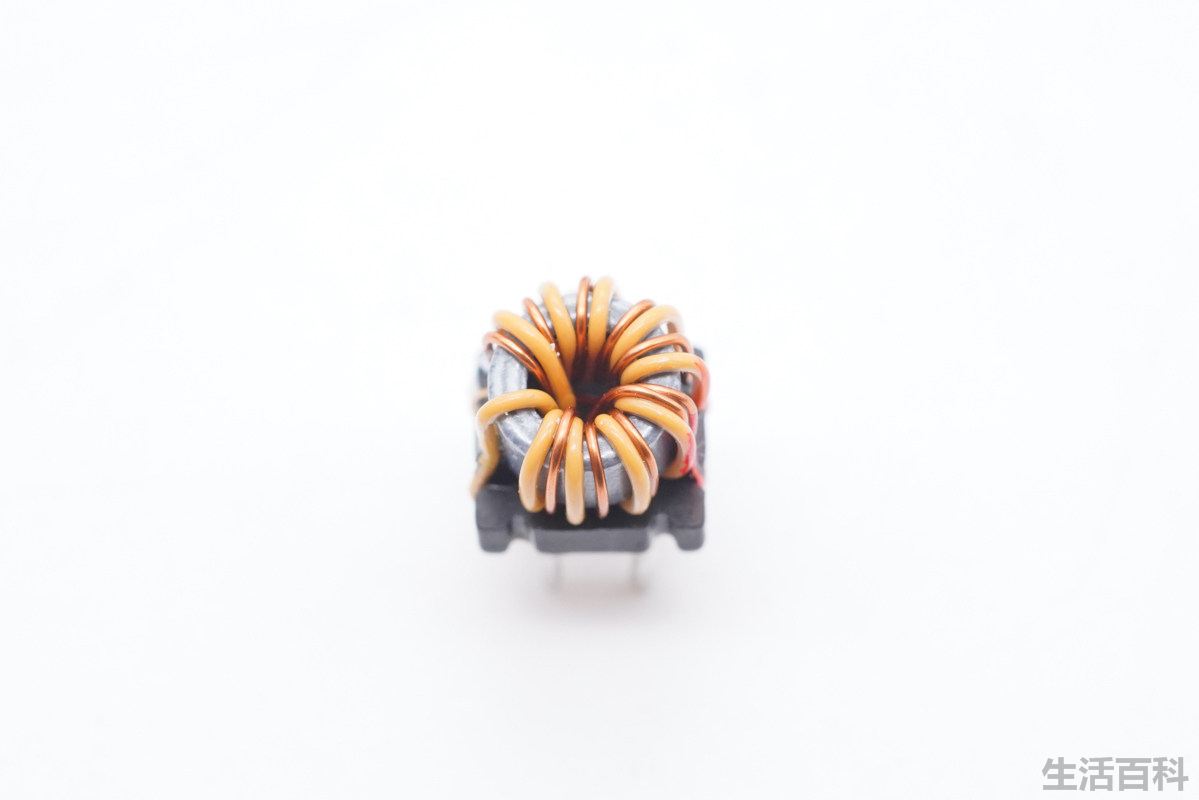

共模电感双线绕制，用于滤除emi干扰。

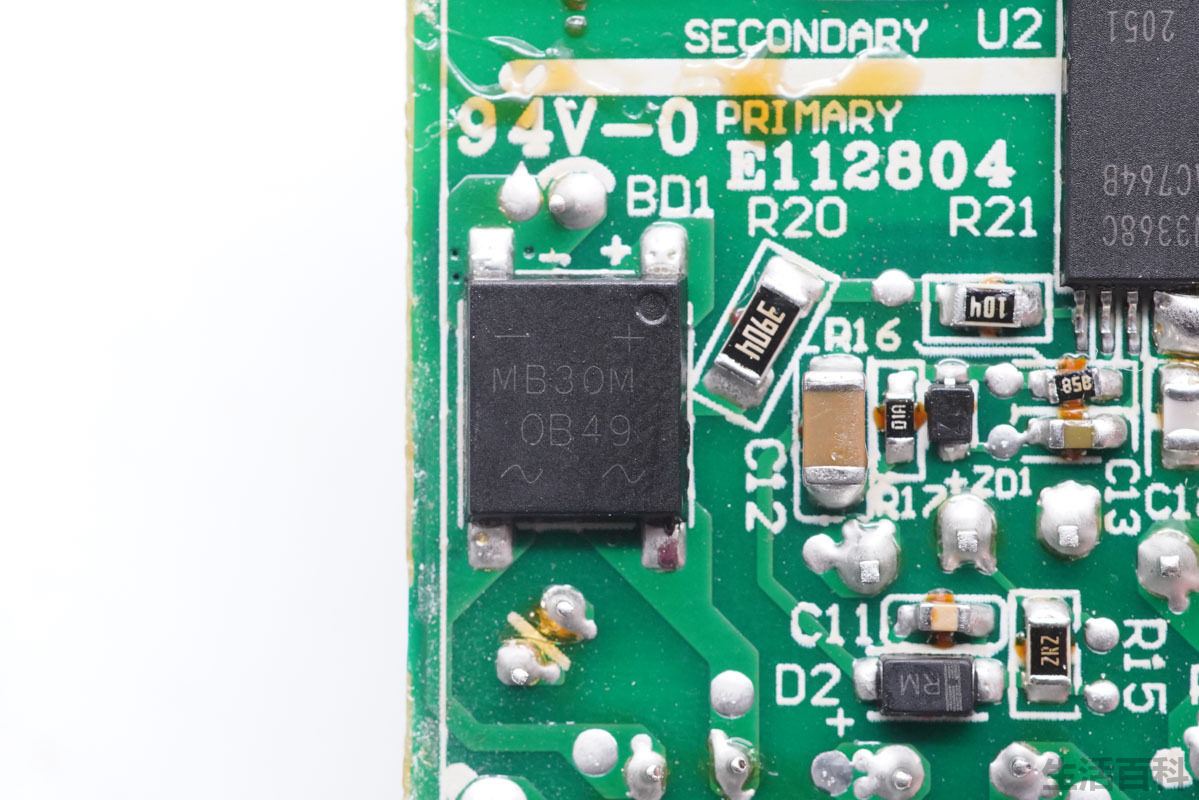

mb30m整流桥特写。

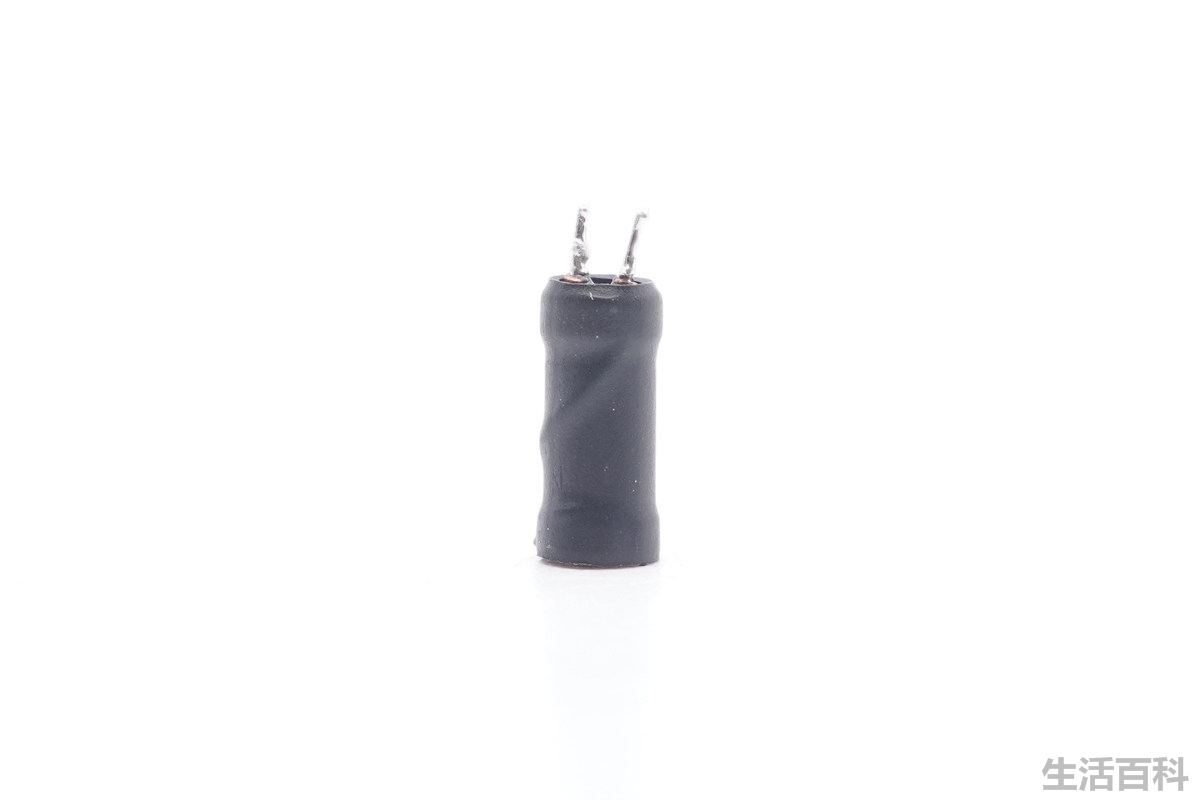

工字电感特写。

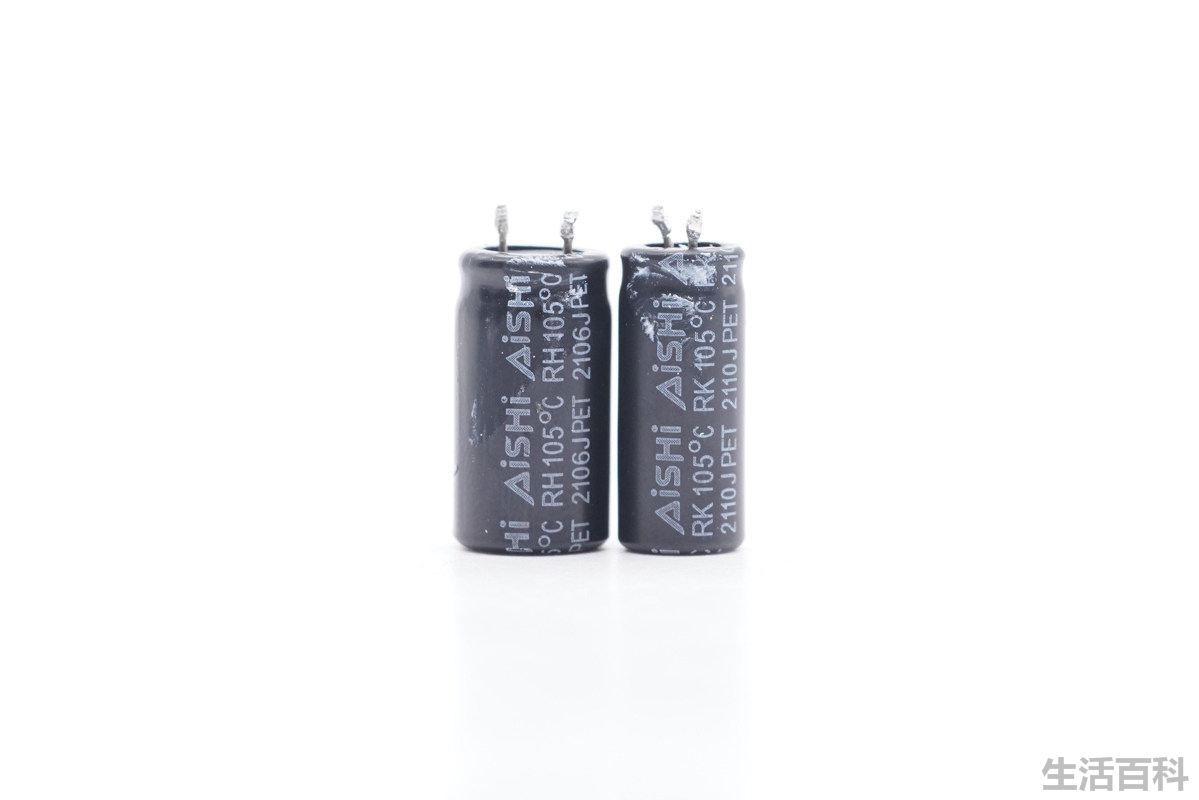

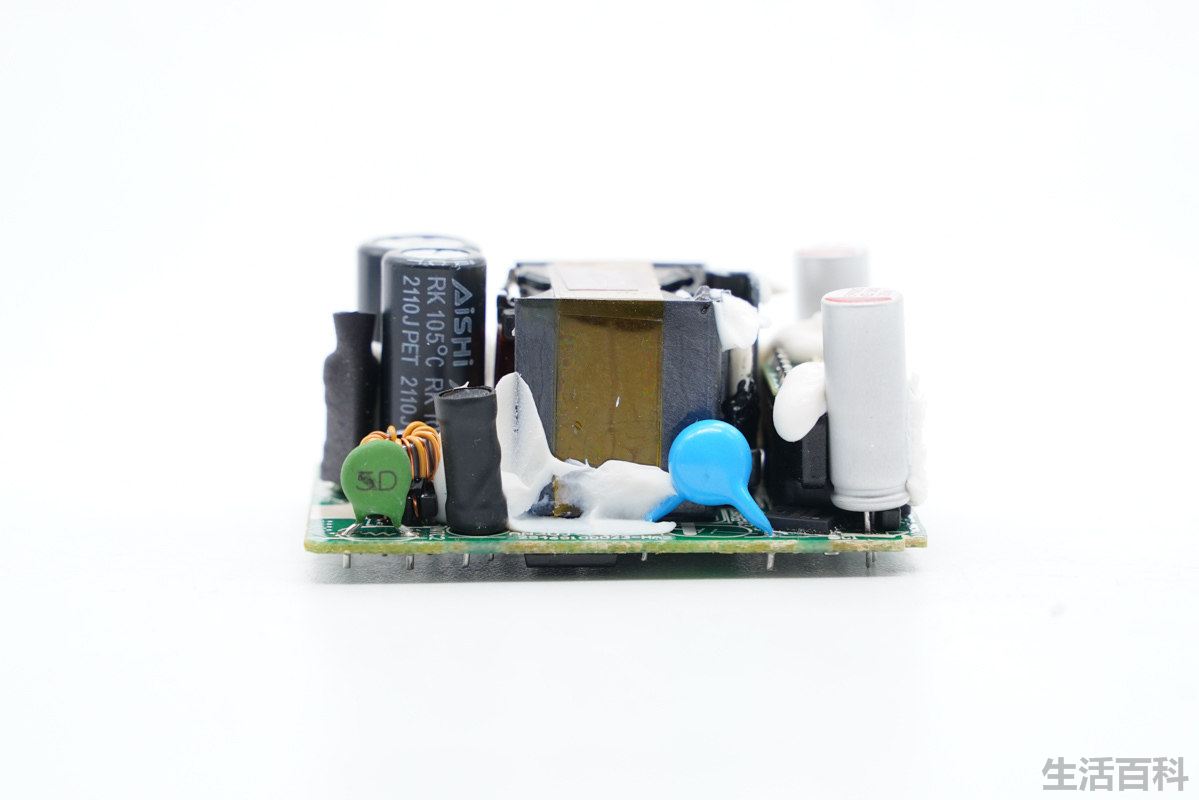

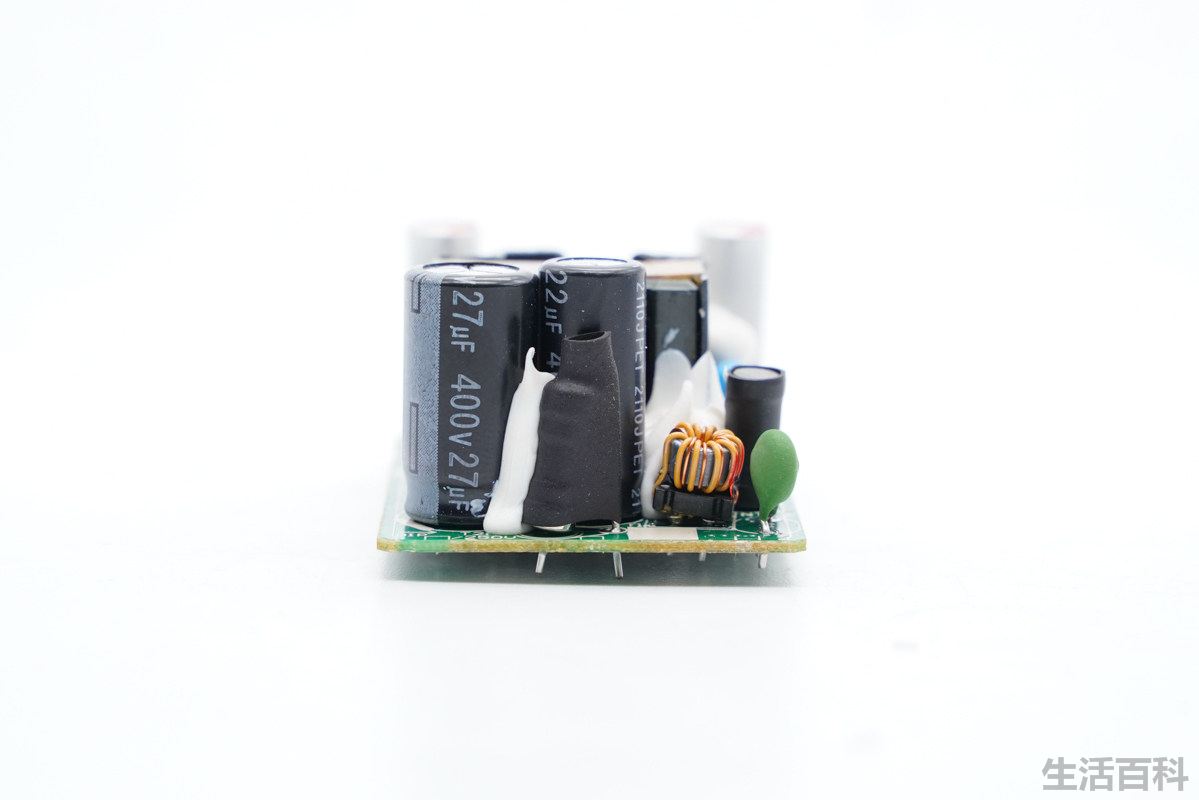

两颗高压滤波电解电容来自aishi艾华。

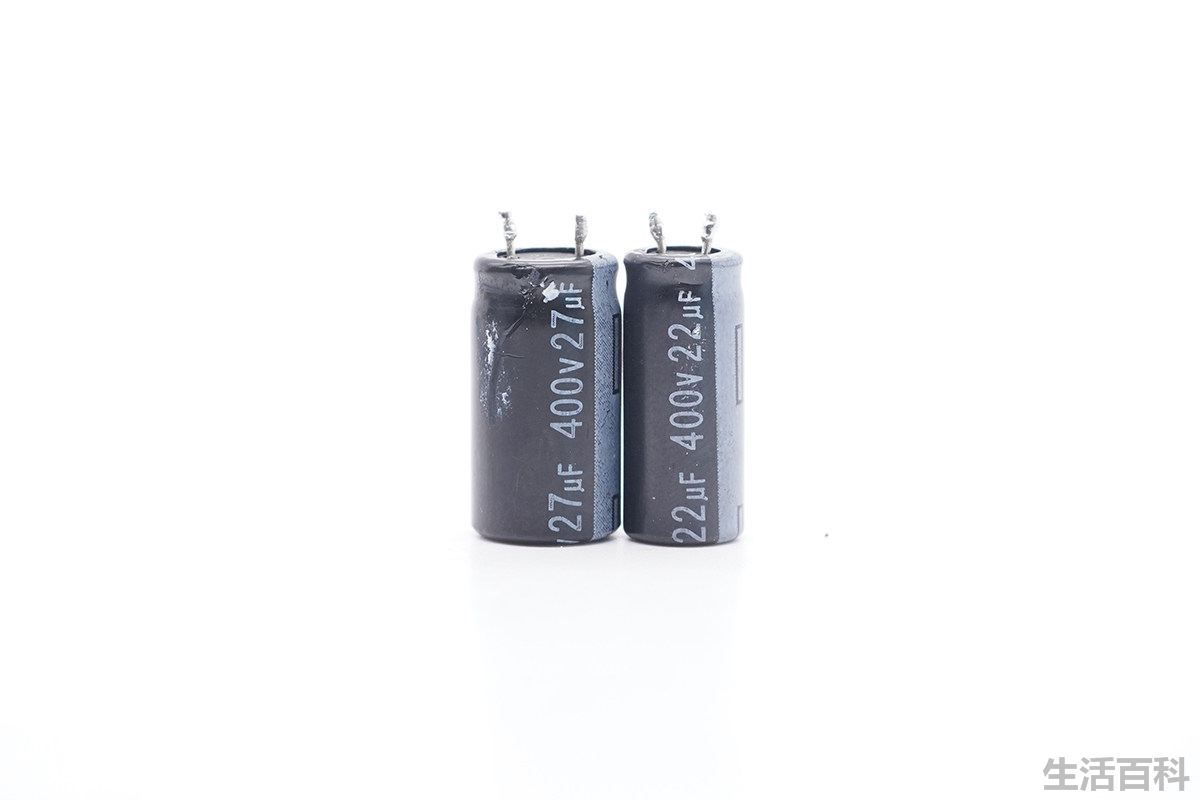

规格分别是400v 27μf和400v 22μf。

中间区域设有变压器和y电容。

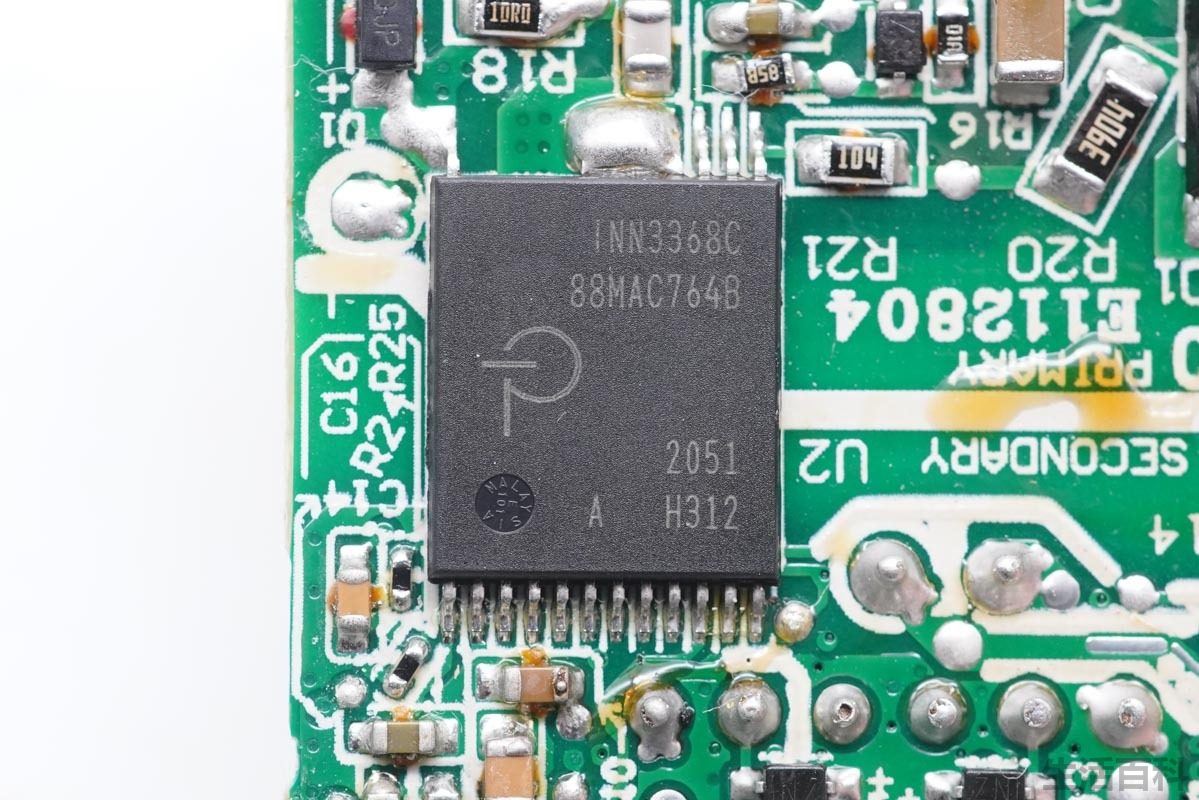

开关电源主控芯片采用pi inn3368c，这是一颗集成了高压开关、同步整流和fluxlink反馈功能的数控恒压/恒流离线反激式准谐振开关ic，innoswitch3-pro系列，内置650v耐压开关管，采用i2c接口通信调节输出电压及电流限制，集成外部mcu供电，最大支持65w输出。

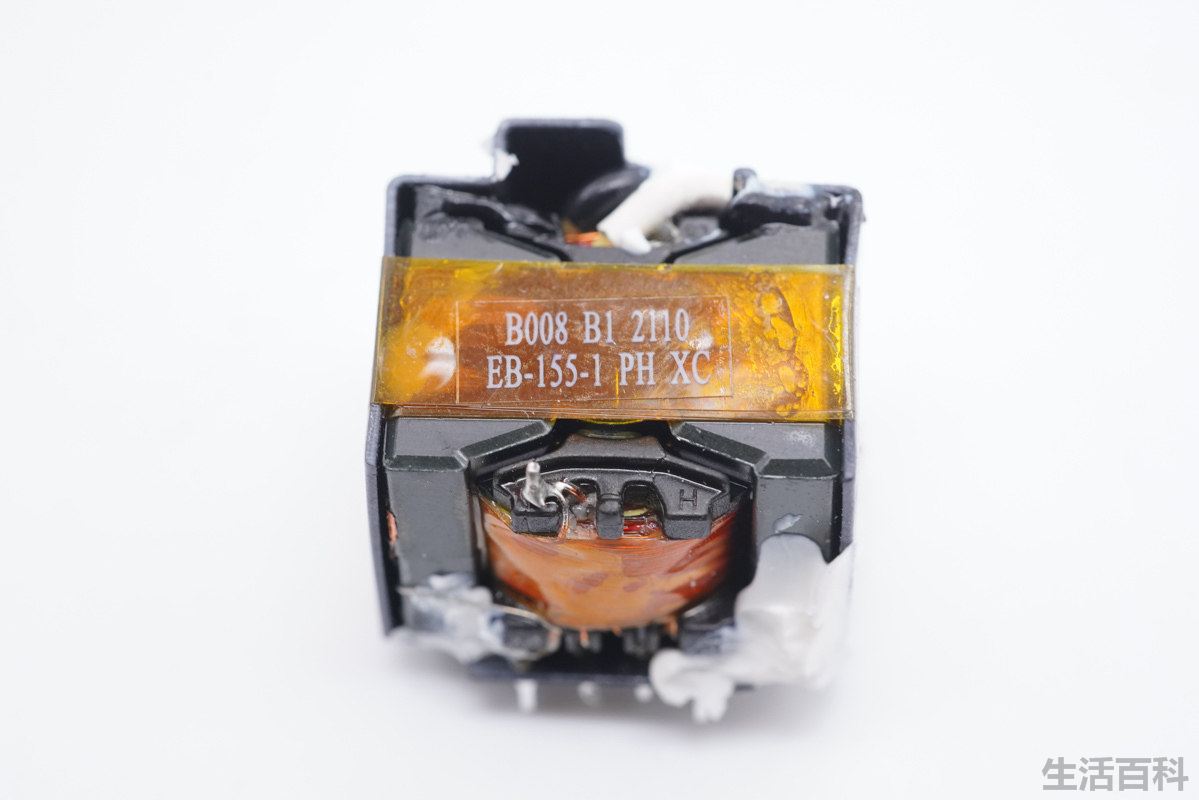

变压器套有塑料壳绝缘加固。

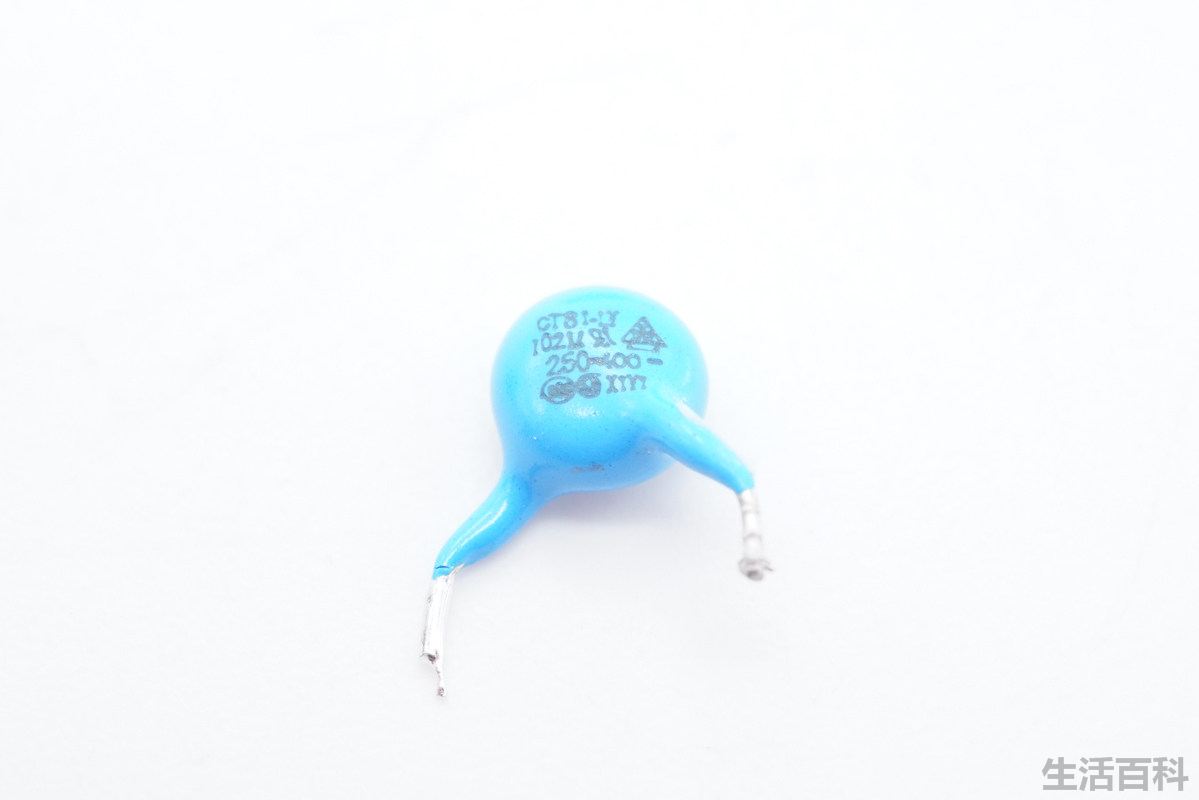

y电容特写。

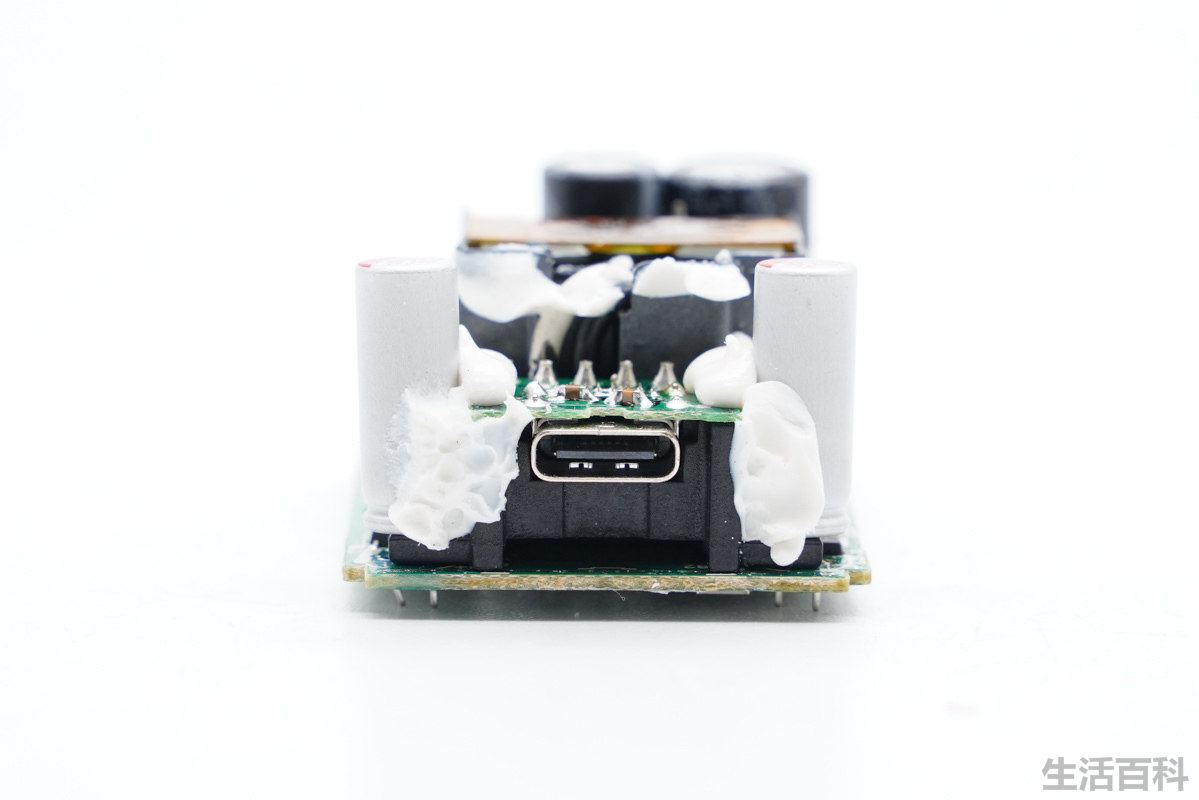

输出端一览，usb-c母座焊接在小板上，通过排针垫高焊接。

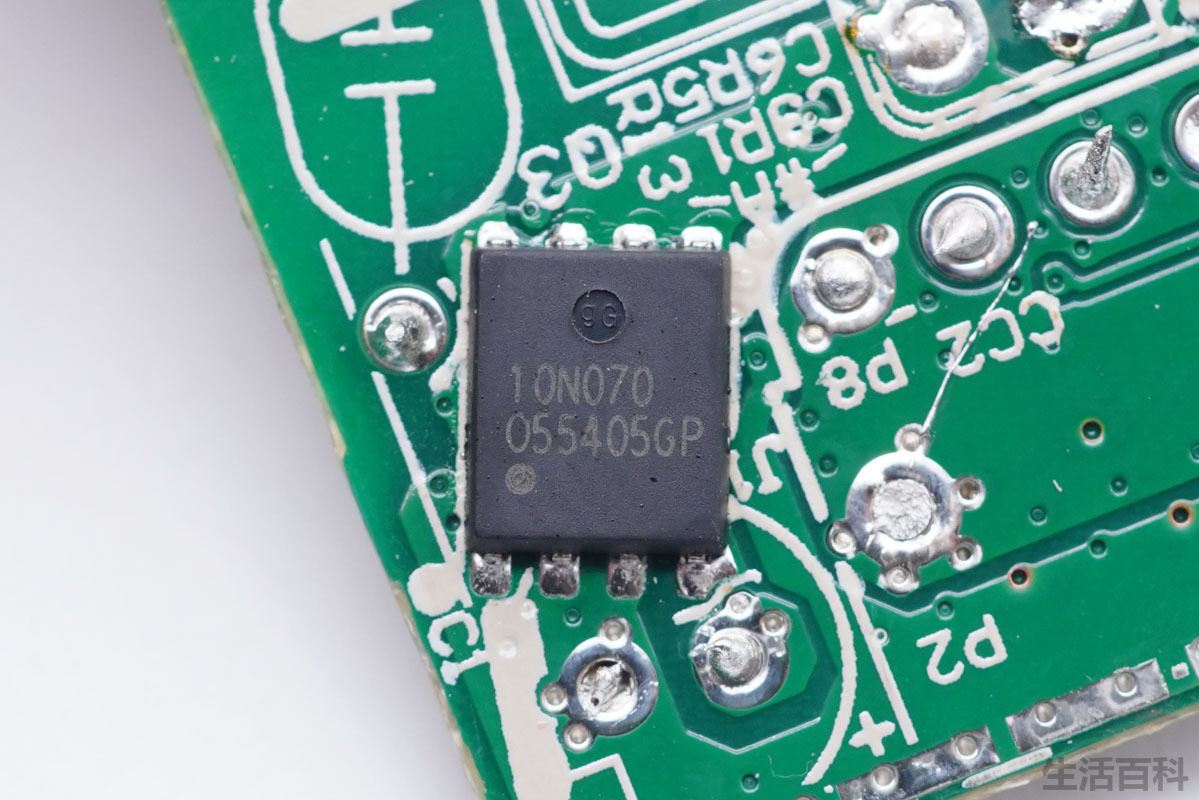

同步整流mos管特写，magnachip mdu10n070，nmos，耐压100v。

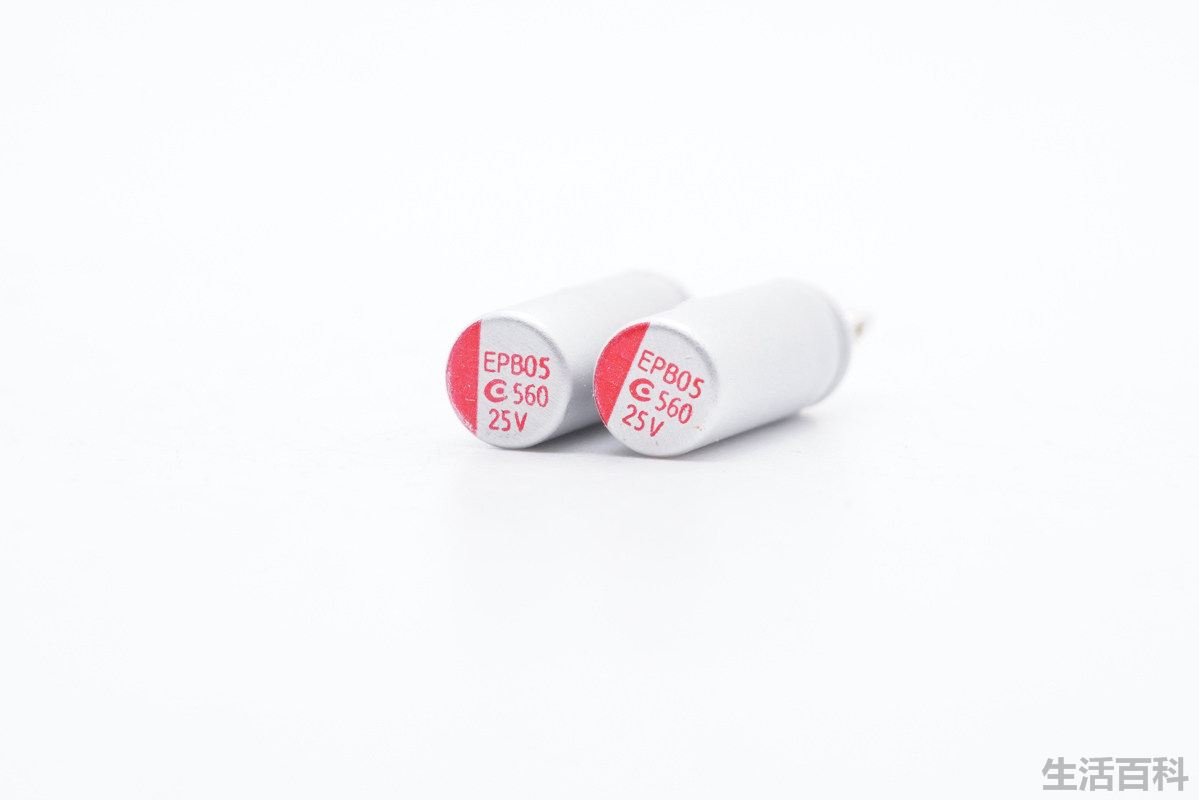

输出滤波固态电容来自钰邦，规格均为25v 560μf。

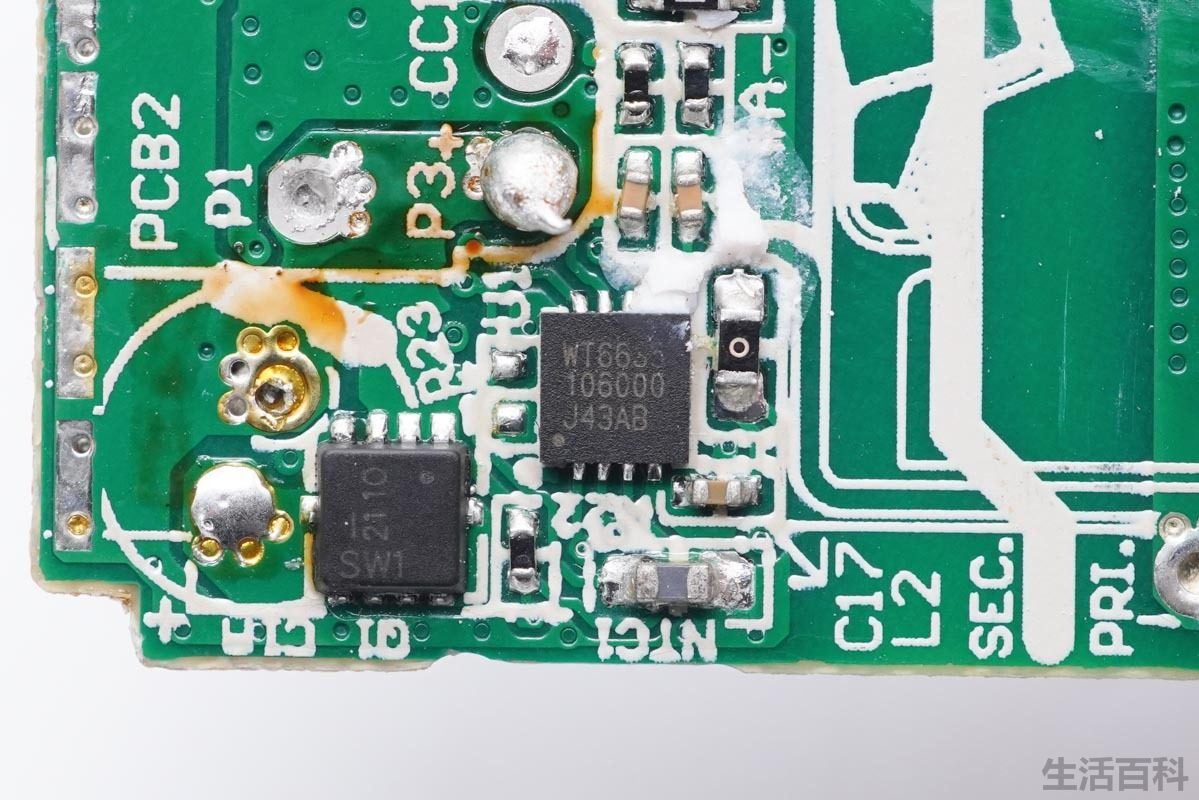

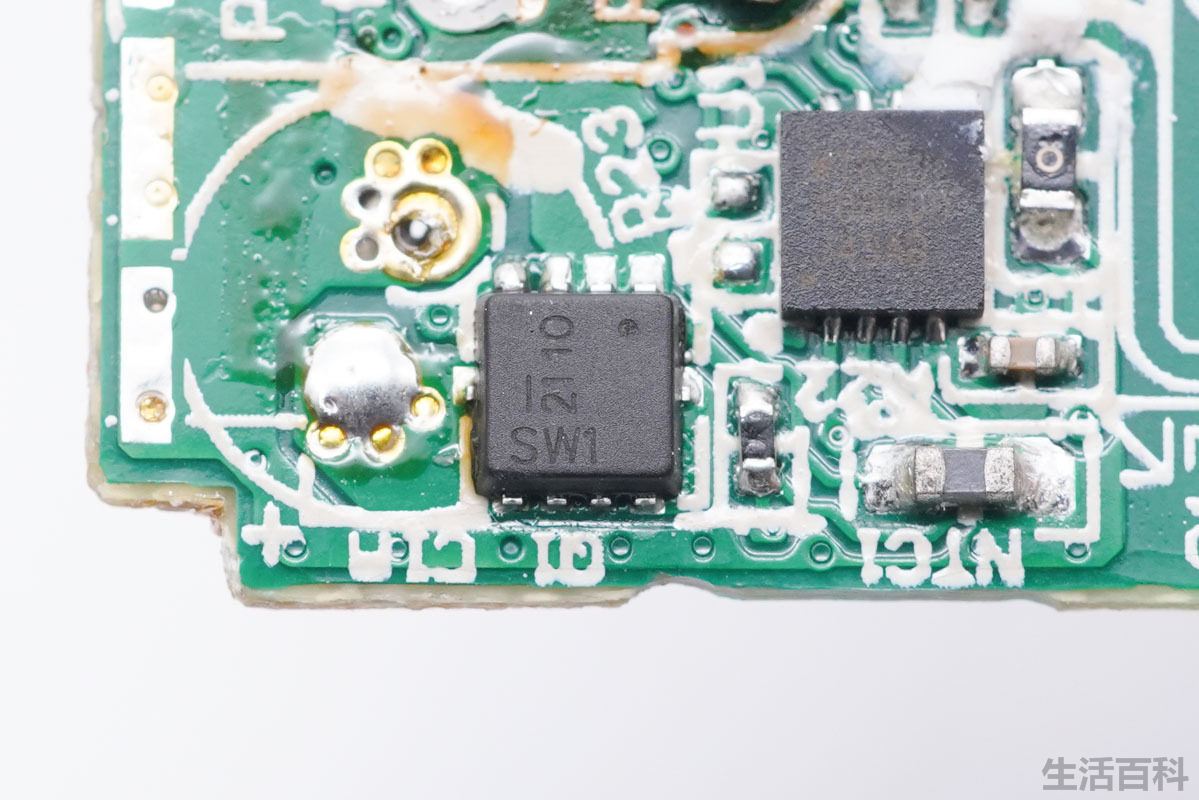

协议芯片采用伟诠wt6635p，采用dfn8封装，非常小巧，下方是热敏电阻，用于充电器的过热保护。

输出vbus开关管特写。

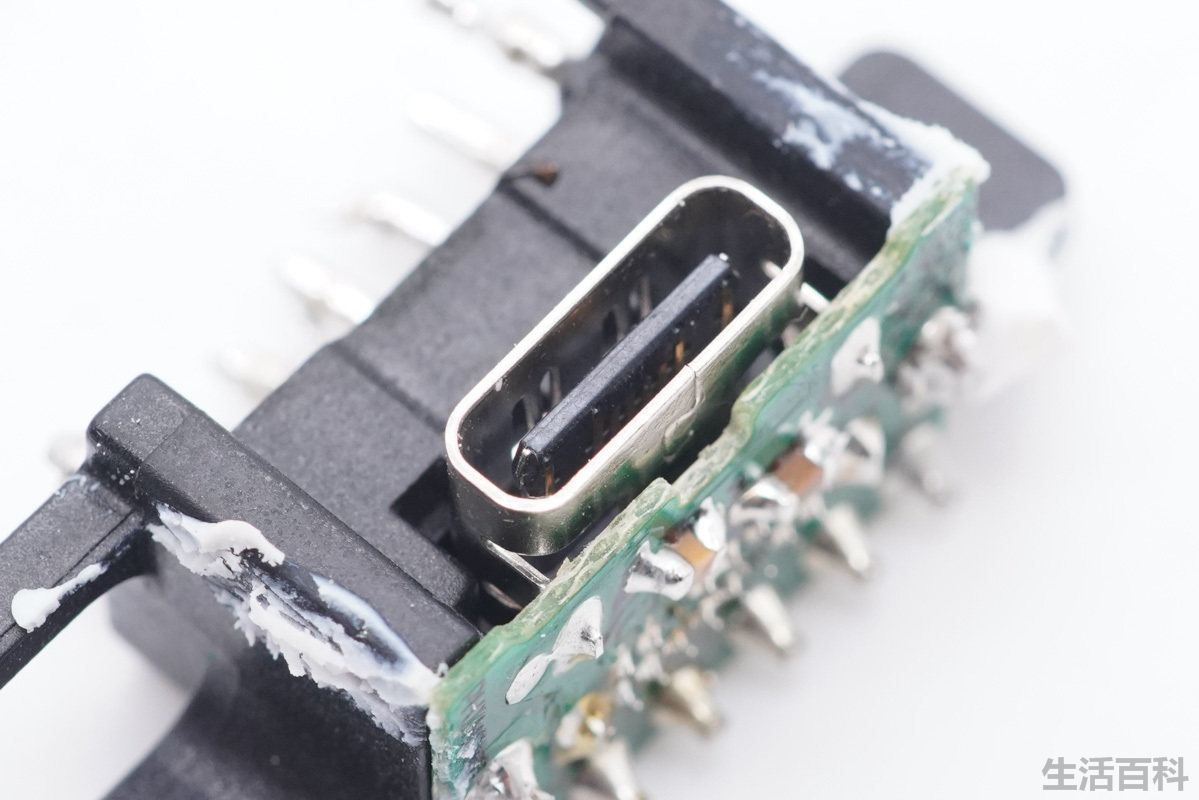

usb-c母座特写。

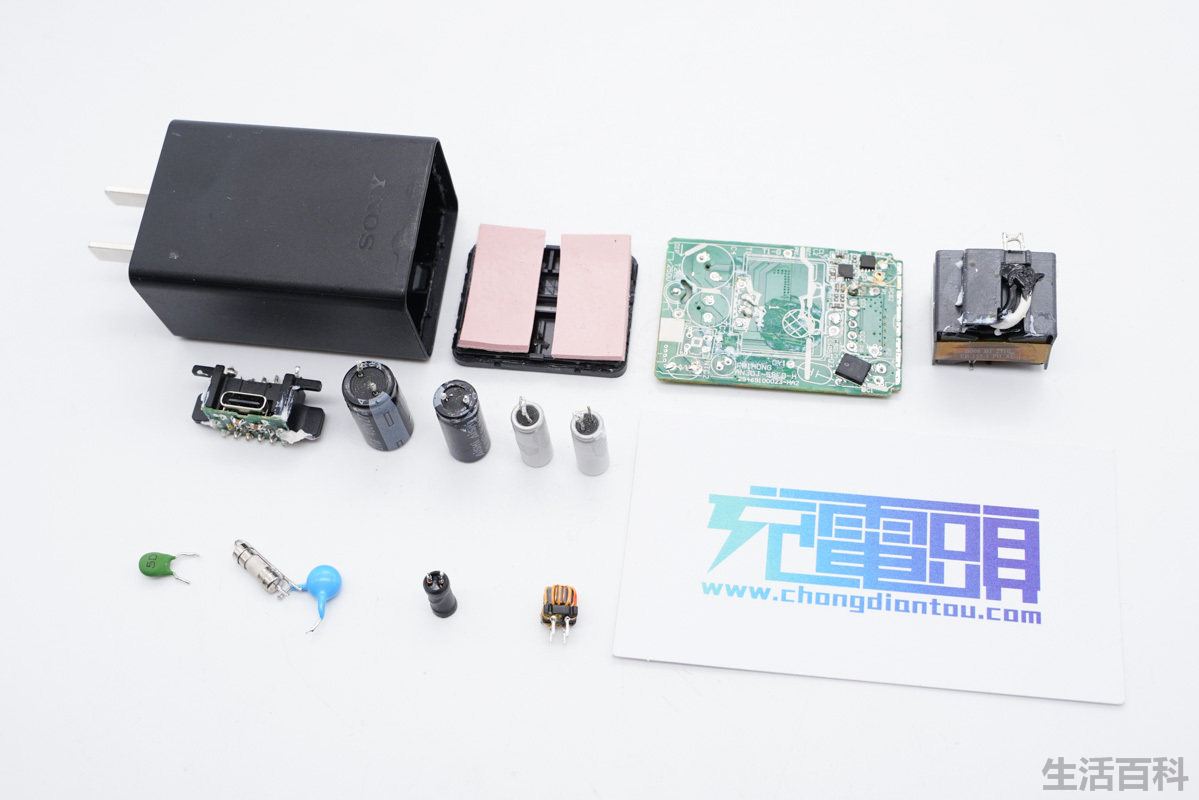

全部拆解完毕，来张全家福。

充电头网拆解总结

索尼这款30w充电器采用经典直板造型，机身壳磨砂处理。充电器支持pd3.0、pps快充协议，具备5v3a、9v3a、15v2a三组固定电压档位，以及3.3-11v3a和3.3-16v2a两组pps电压档位，既能充自家品牌手机，对苹果、三星等第三方品牌手机也有很好的兼容性。

充电头网通过拆解发现，充电器采用经典qr开关电源架构设计，使用了pi inn3368c高集成电源主控芯片，伟诠wt6635p协议芯片控制输出电压。此外采用艾华、钰邦两大品牌电容进行输入输出滤波，整体用料做工扎实可靠。
