电能表接线图

电能表是用来测量电能的仪表，又称电度表，千瓦时表。常用的有单相有功电能表和三相有功电能表。如果电流过大时我们会使用互感式电表。有功电能表单位是“kw•h”，俗称度，用来表示用电器一小时所消耗的电能。

单相用功电能表接线如下图所示：

单相直入式电能表接线

单相用功互感式电能表接线如下图：

单相互感式电能表接线

三相四线制有功电能表接线如下图：

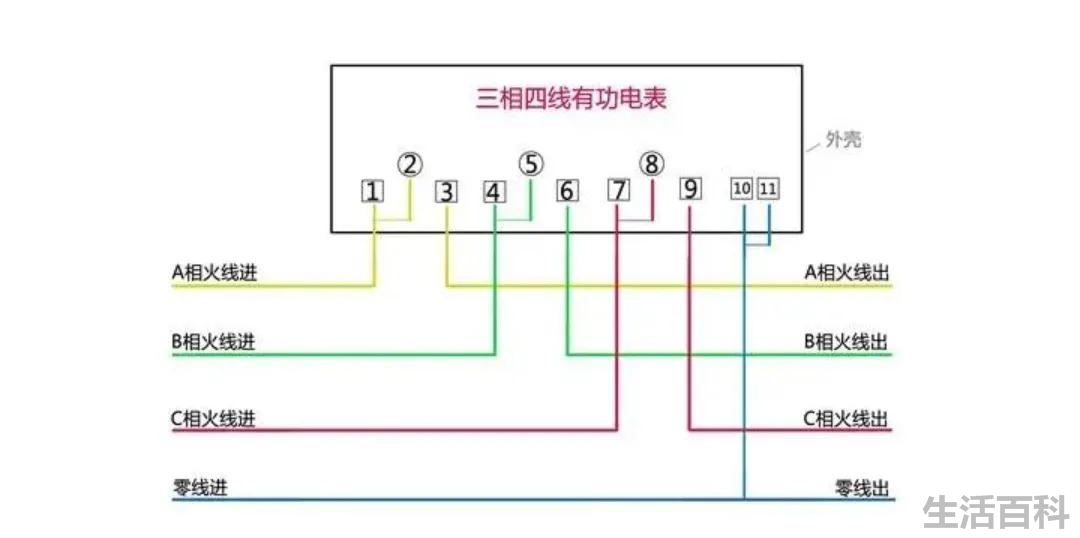

三相四线直入式电能表接线

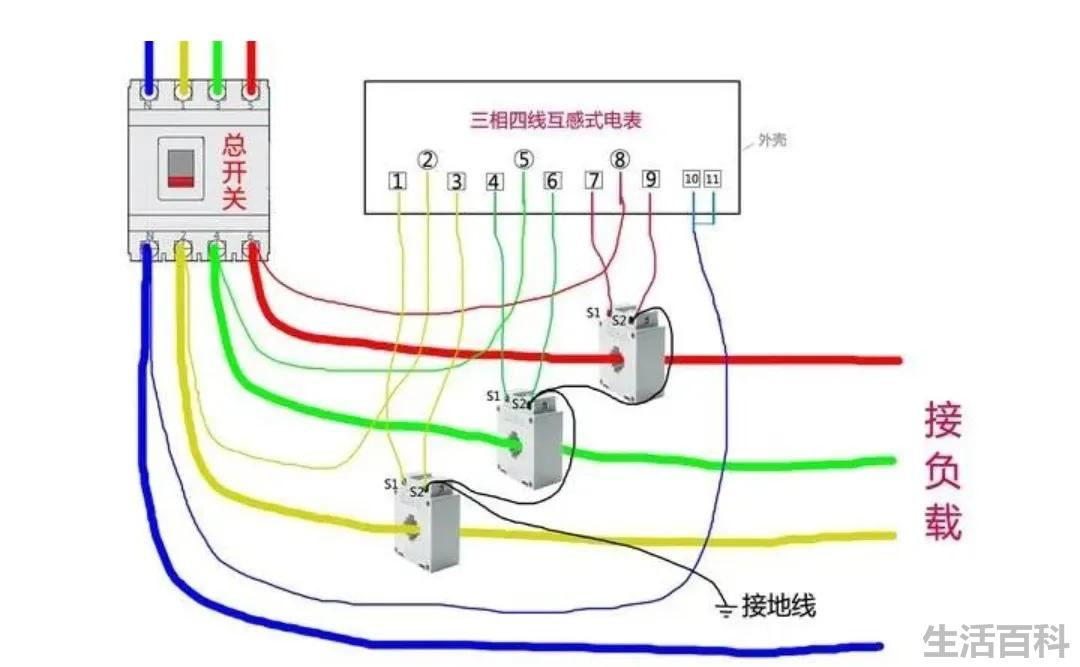

三相四线制带互感器电能表接线如下图：

三相四线互感式电能表接线图

带互感器的电能表接线我们需要注意以下几点：1，火线必须从互感器p1面穿入，p2面穿出，否则会出现电表反转。2，为了防止互感器开路产生的高压，互感器必须可靠接地，一般接在配电箱的地排上。3，电能表应安装在清洁，干燥的场所，周围不能有腐蚀性和可燃性气体，不能有大量灰尘，不能靠近强磁场。

用电量计算方法：

直入式电能表：用电量=本次电表数值—上次电表数值

带互感器电能表：用电量=（本次电表数值—上次电表数值）*电流互感器的电流比。
