版号：华硕m5a78l-m lx3 plus rev1.03

故障：触发掉电

故障现象： 插cpu供电 掉电，不插cpu供电不掉电

1.发现短路后开始查mos管，管子ds击穿。取下后测量板子没有短路。

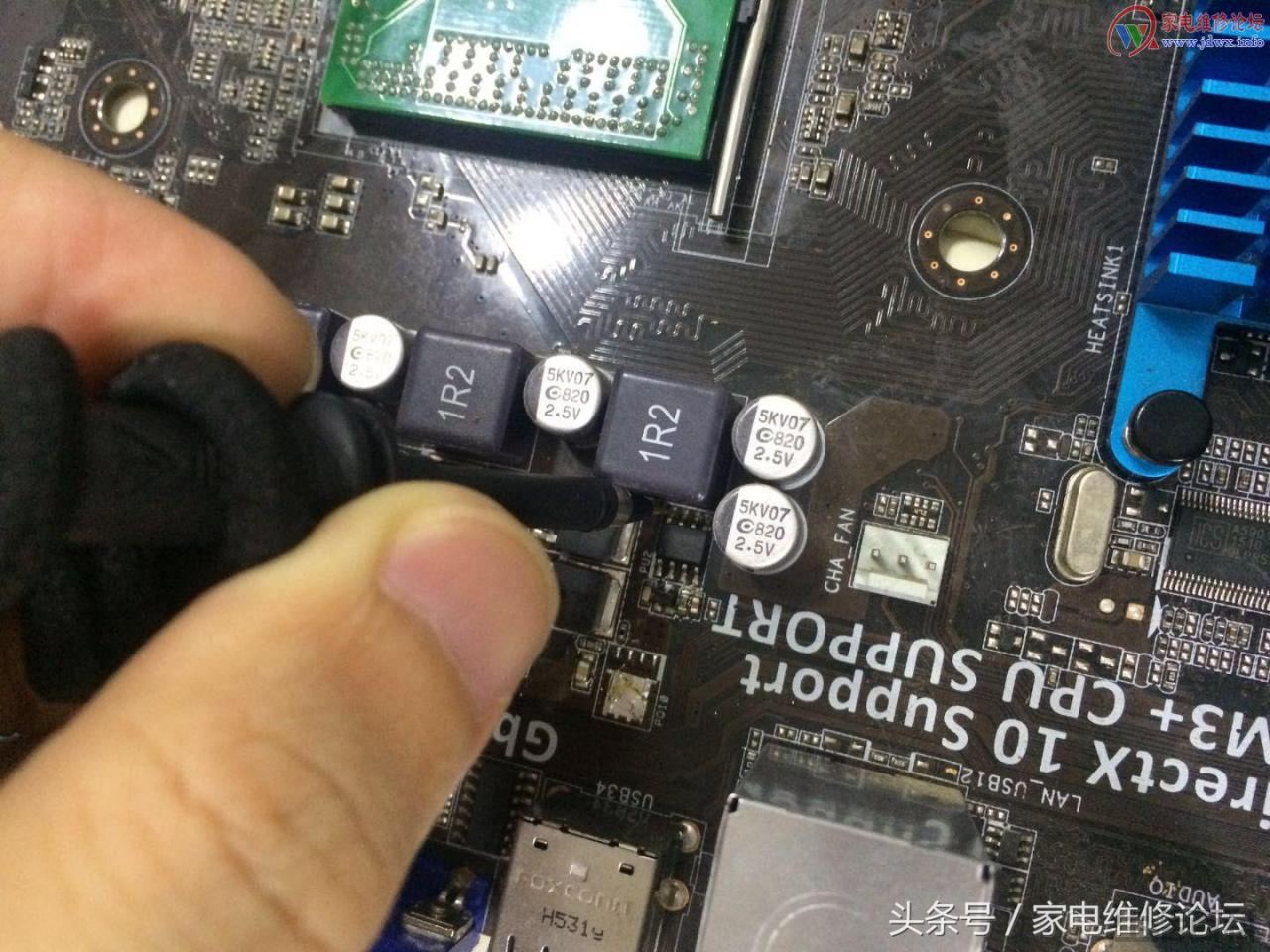

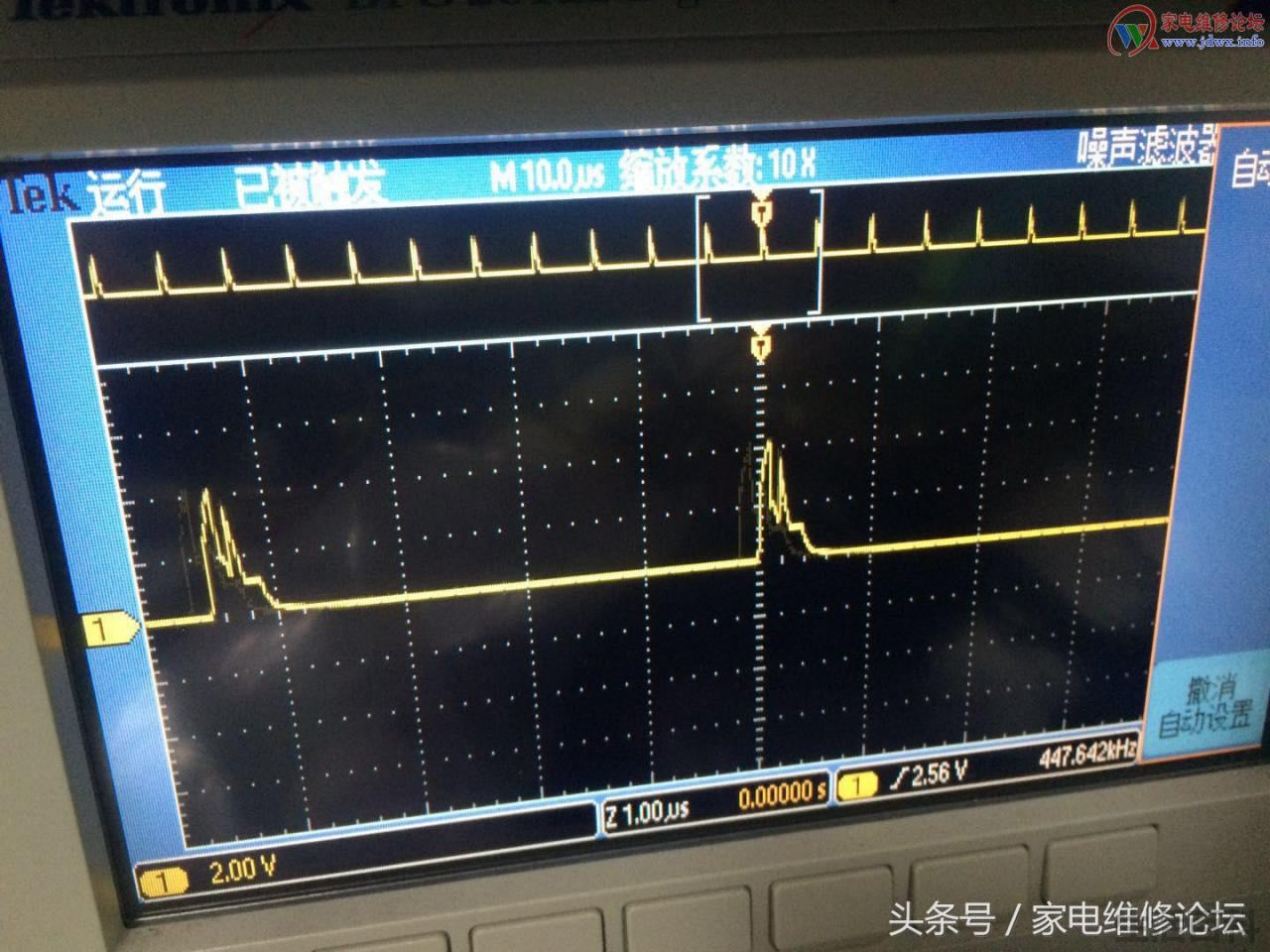

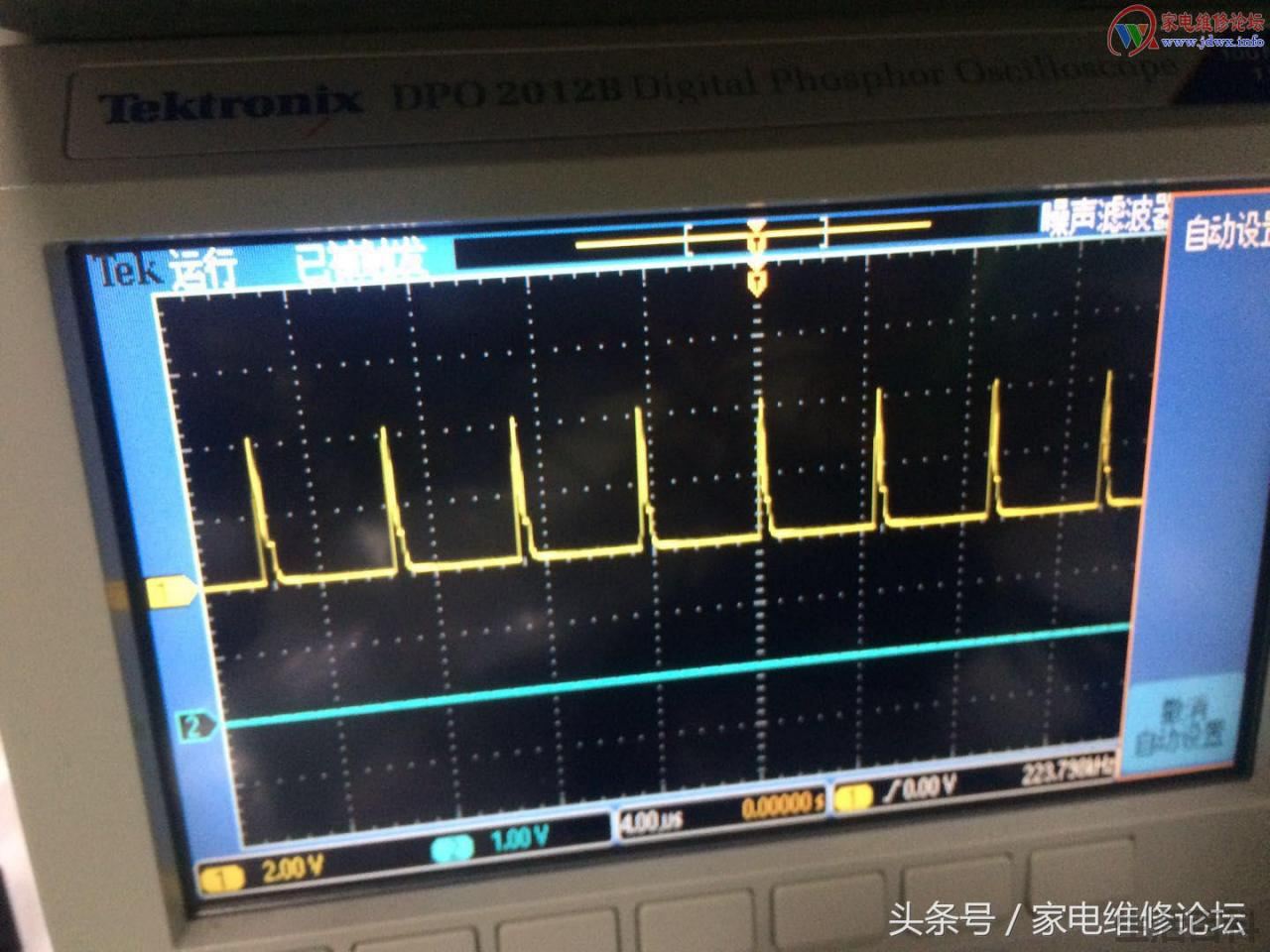

2.从其他华硕板子上换上一个上管，通电吱一声，上管又击穿了，取下上管，通电测试，主板可以运行，用示波器测了g极波形，我靠，不烧管才怪呢。

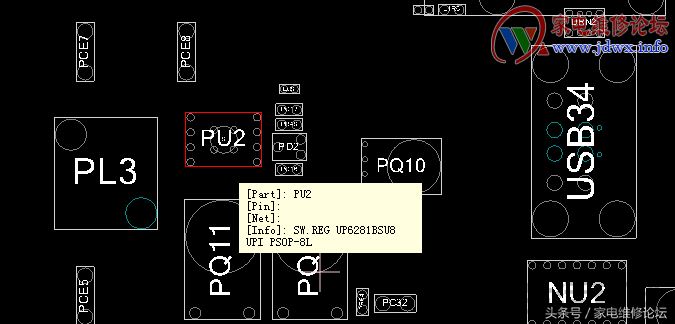

3.然后就查原因，拆了下管测量还是一样的波形，然后就换up6281芯片，换后无果，故障就在这里，但会是哪个元件有问题。

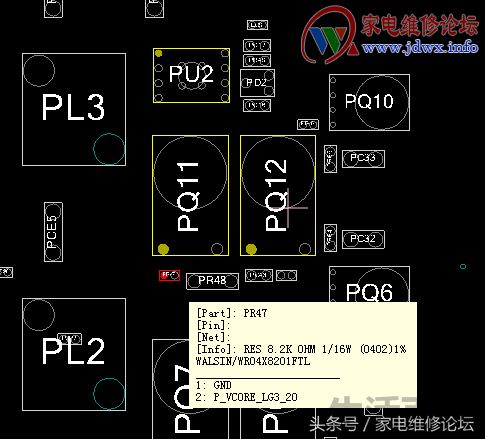

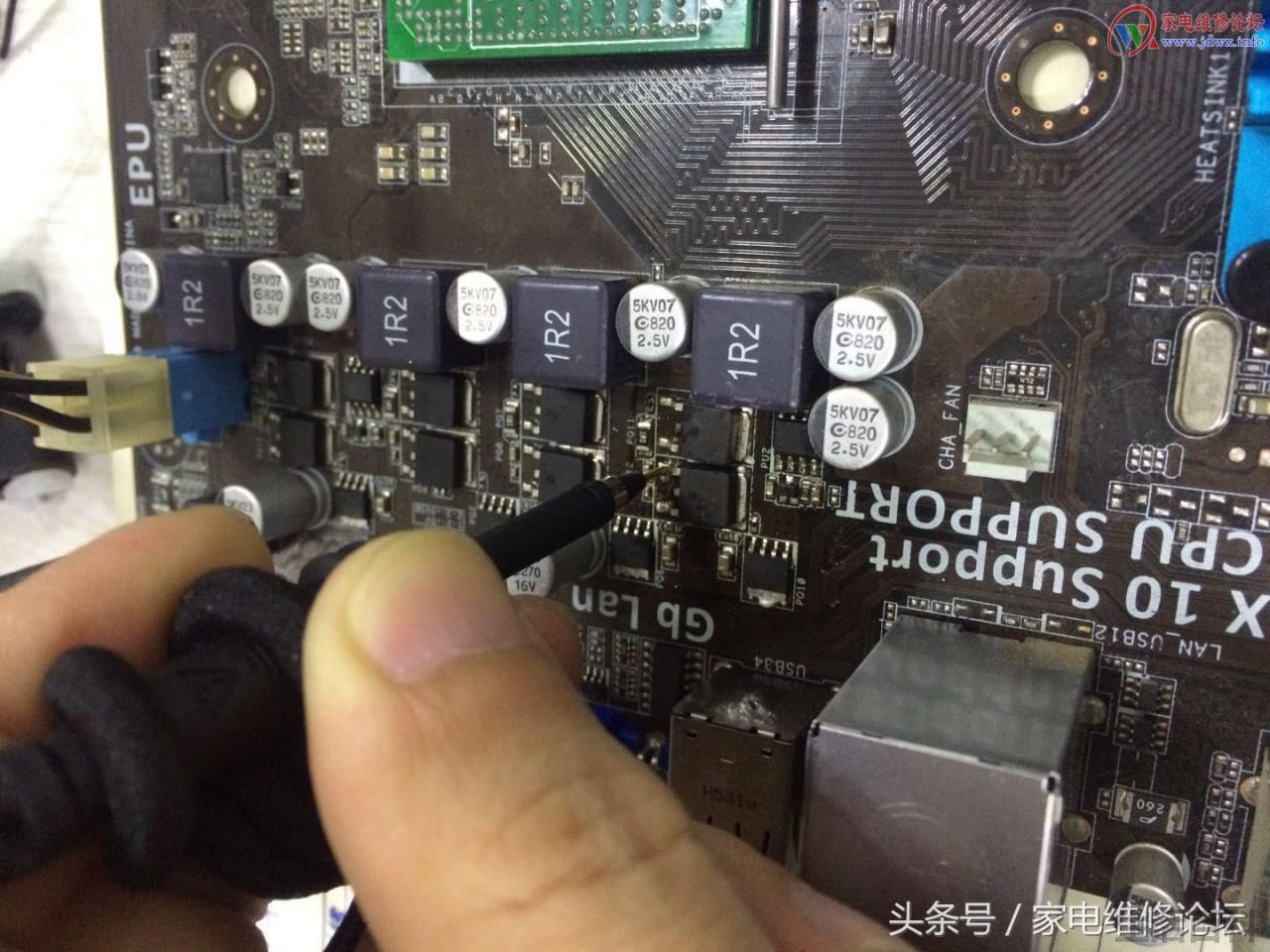

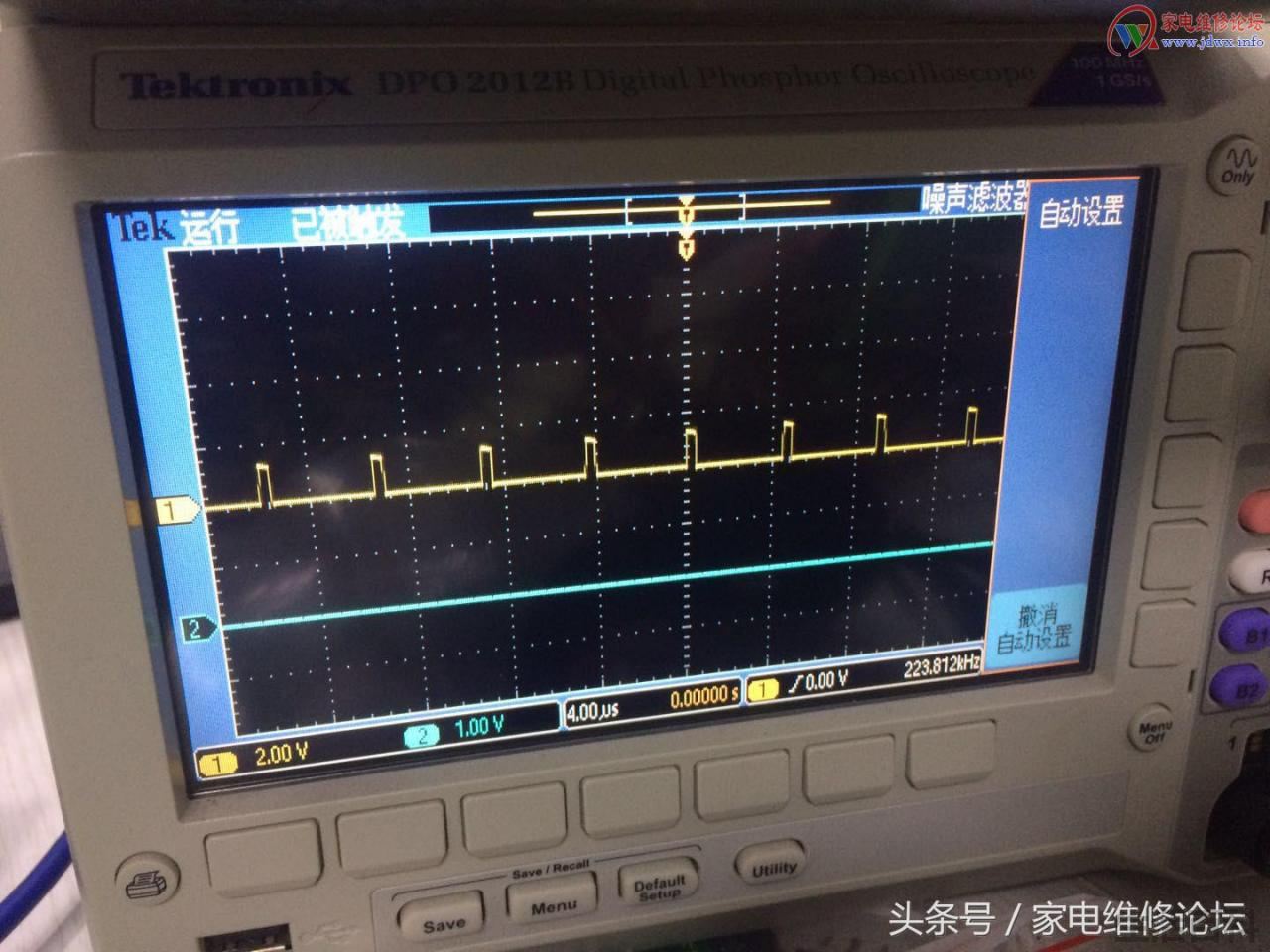

4.后面就拆下管的泄放电阻，在路测是7.2k 取下测是8.2k ，阻值没有问题，既然拆了就换一个，这个眼屎还小的电阻焊了好久。焊好电阻后先测下波形。咦，竟然好了。

5.总结，有些电阻用万用表测量是发的，可能它的高频特性性能下降了吧。 奇怪的电阻。此板应该是电阻高频性能下降，导致烧上管。没有示波器这玩意难修啊。

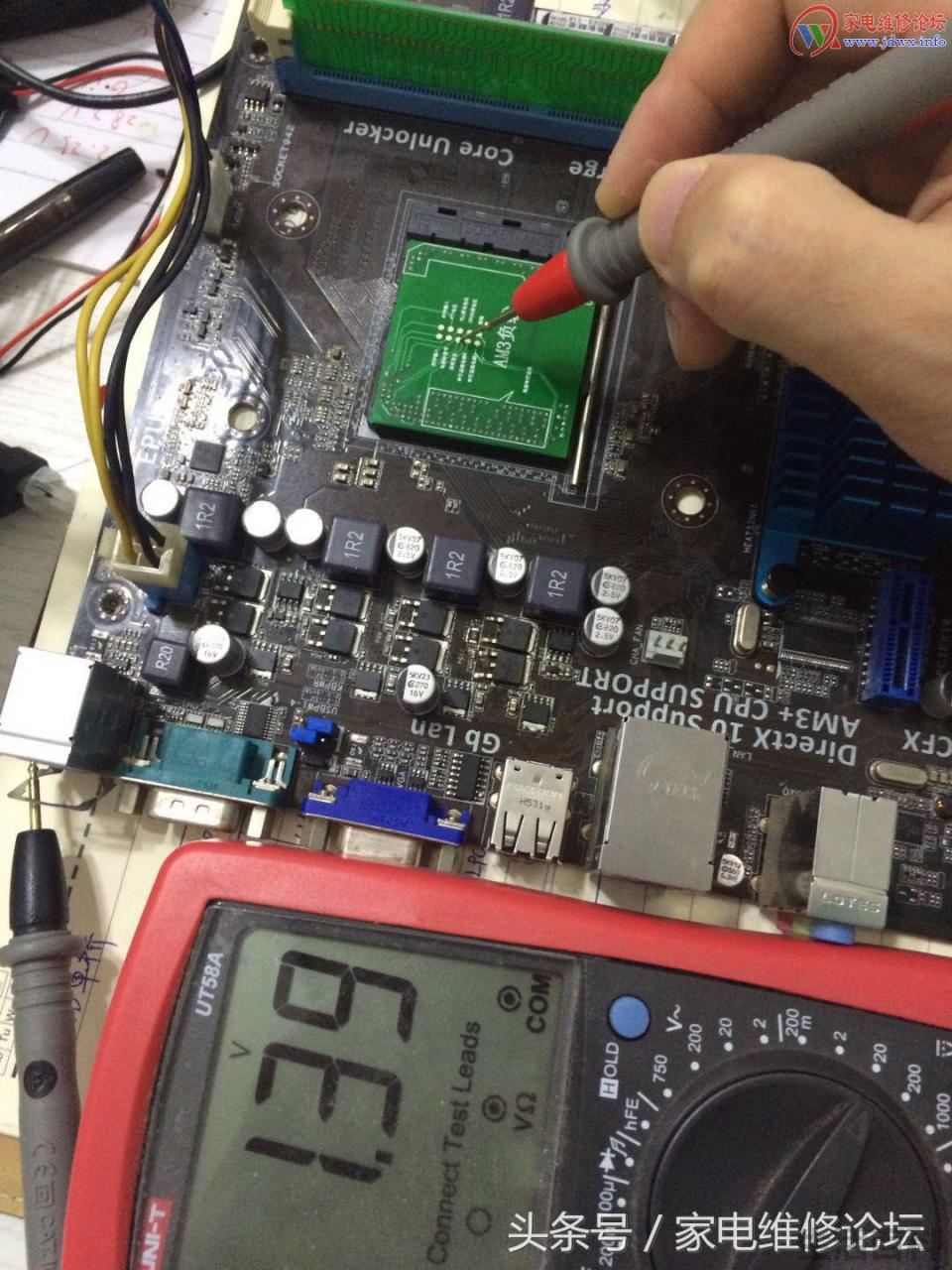

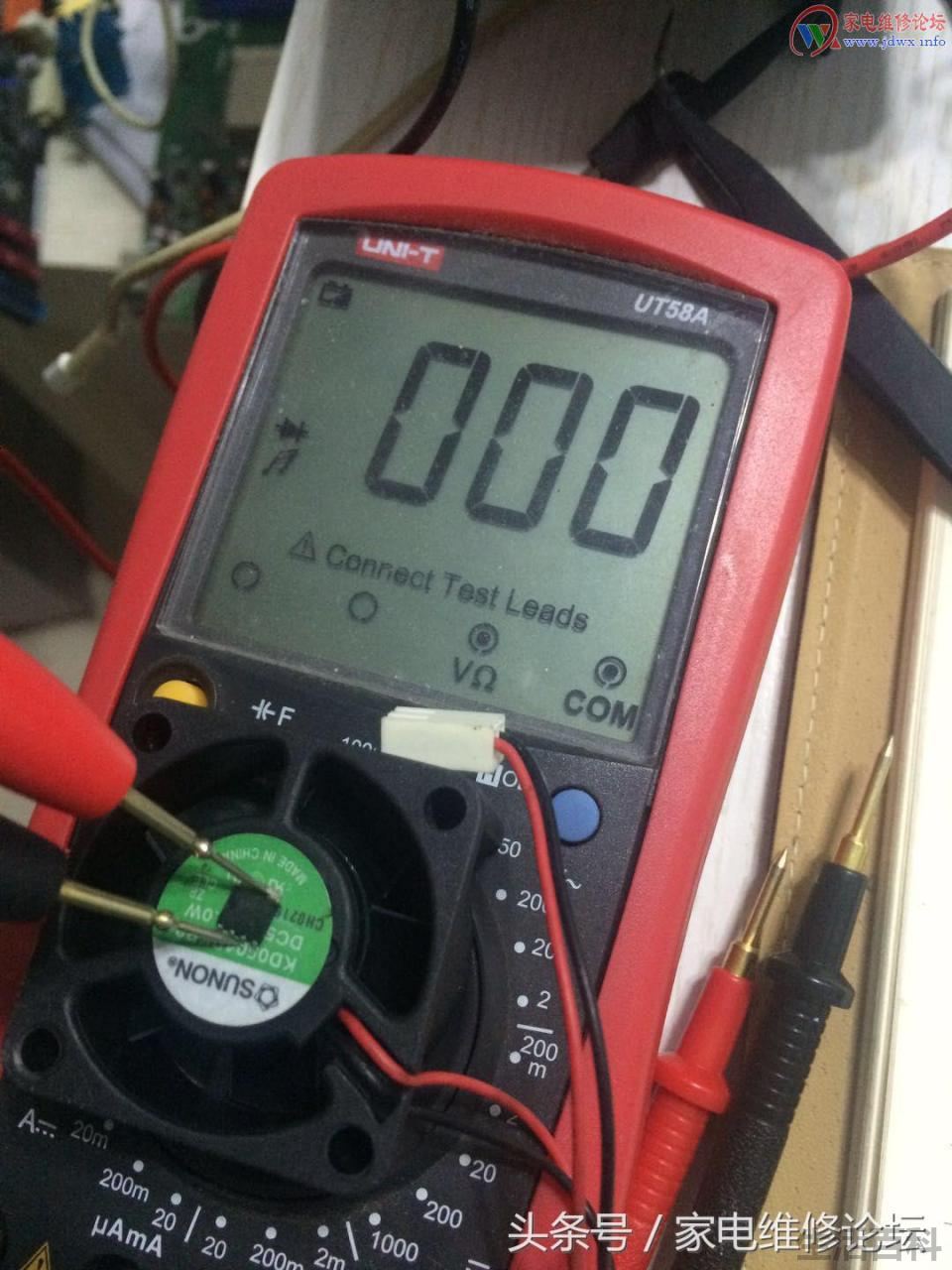

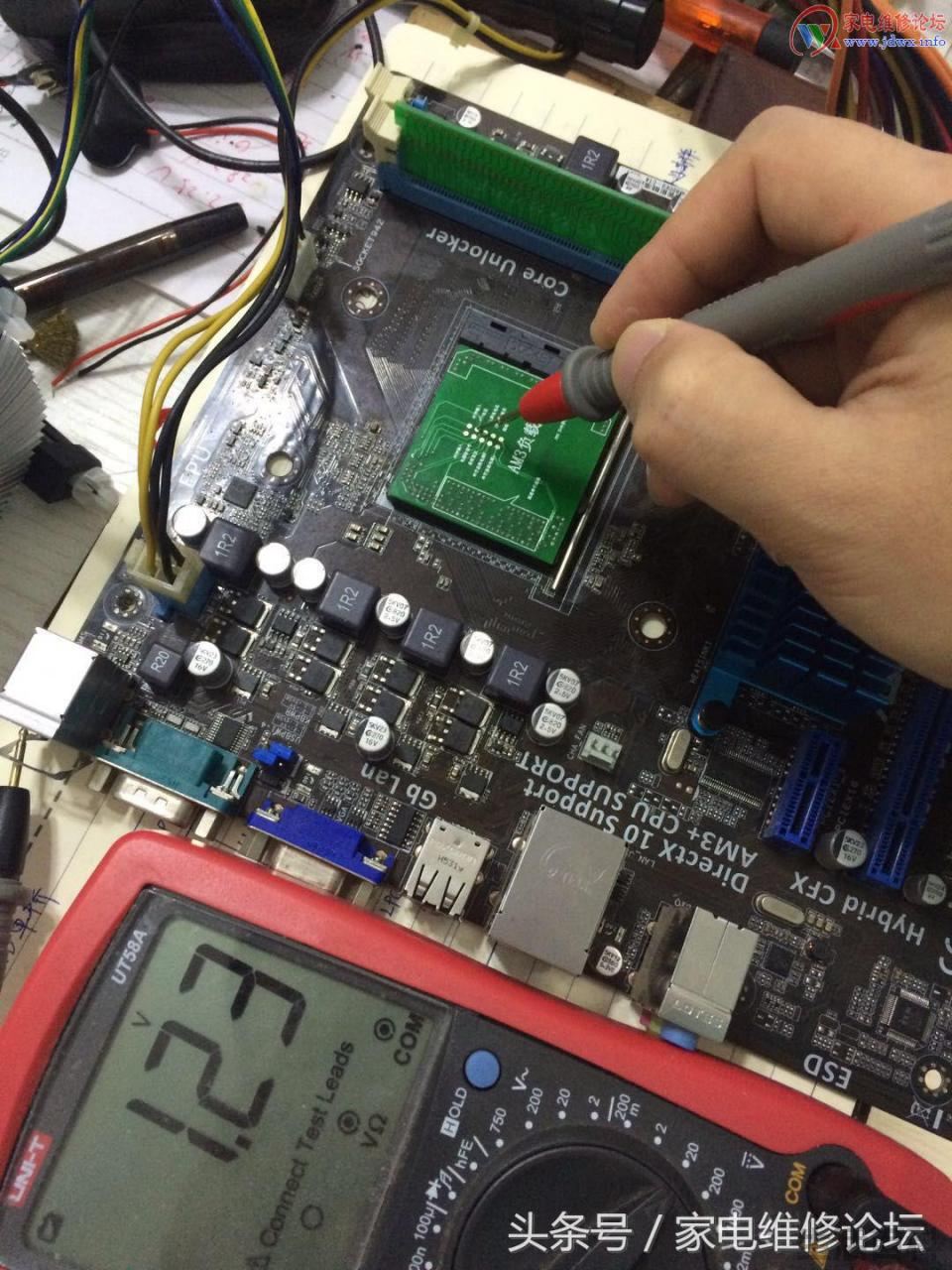

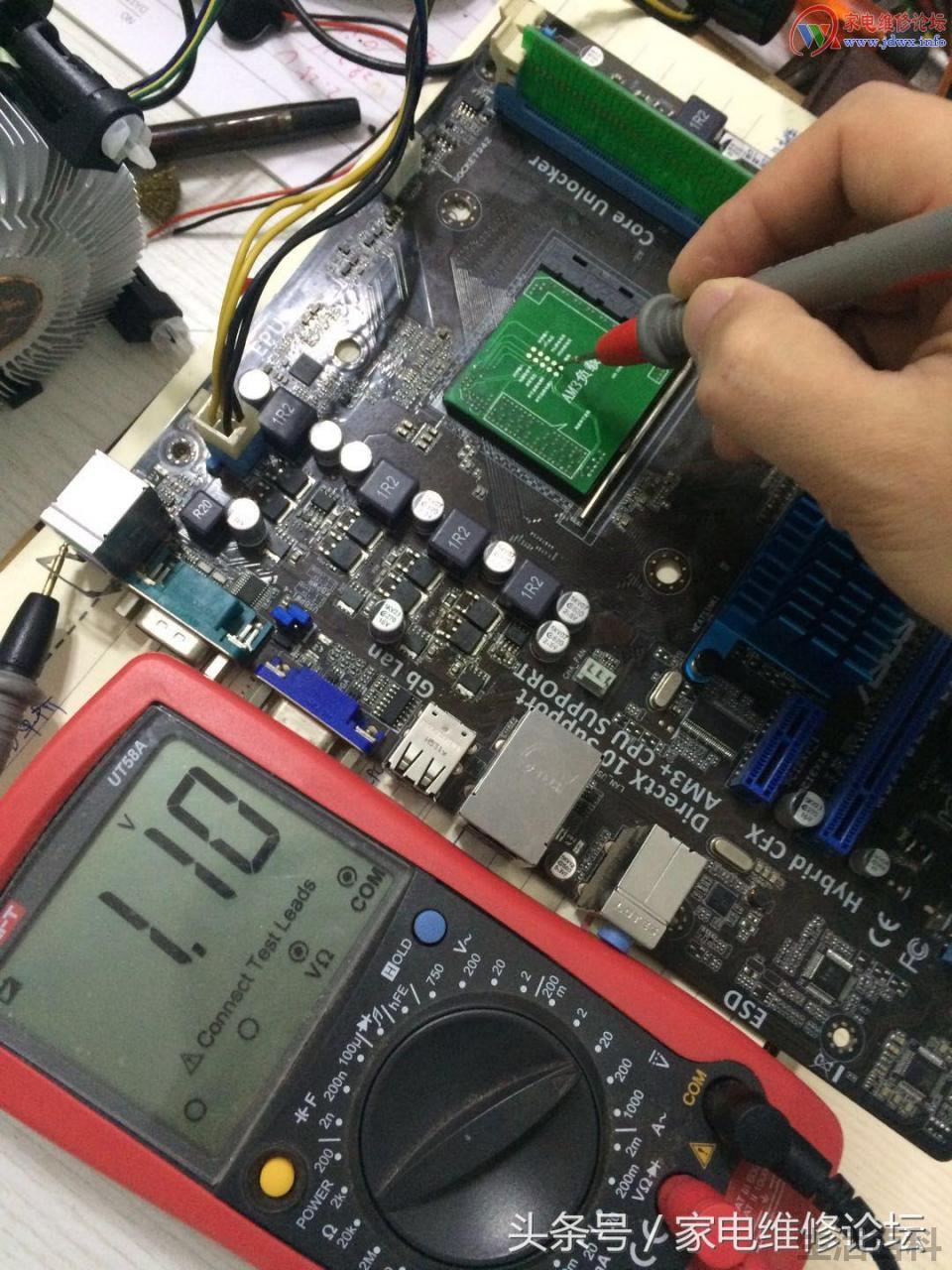

发一些测量图：

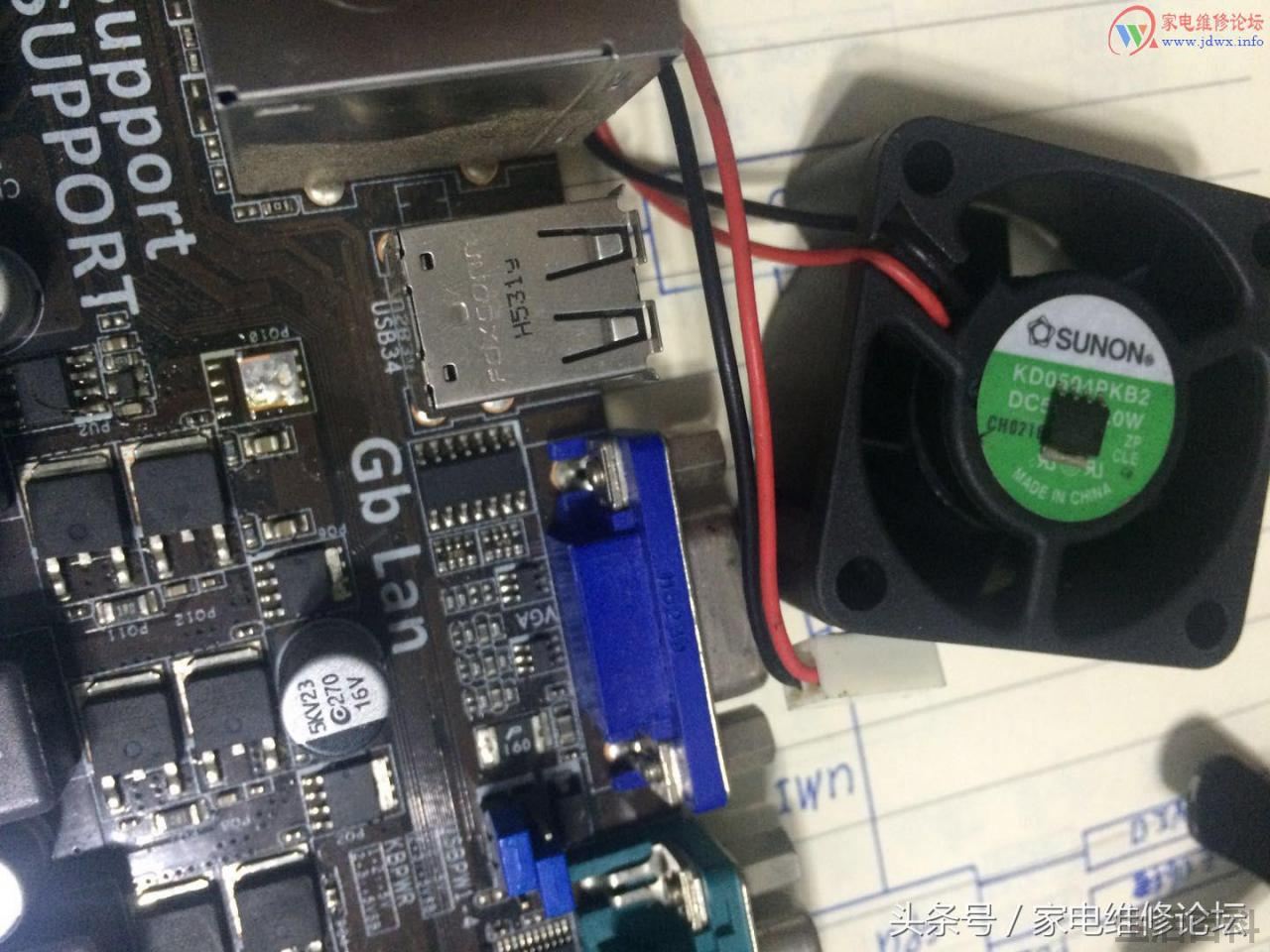

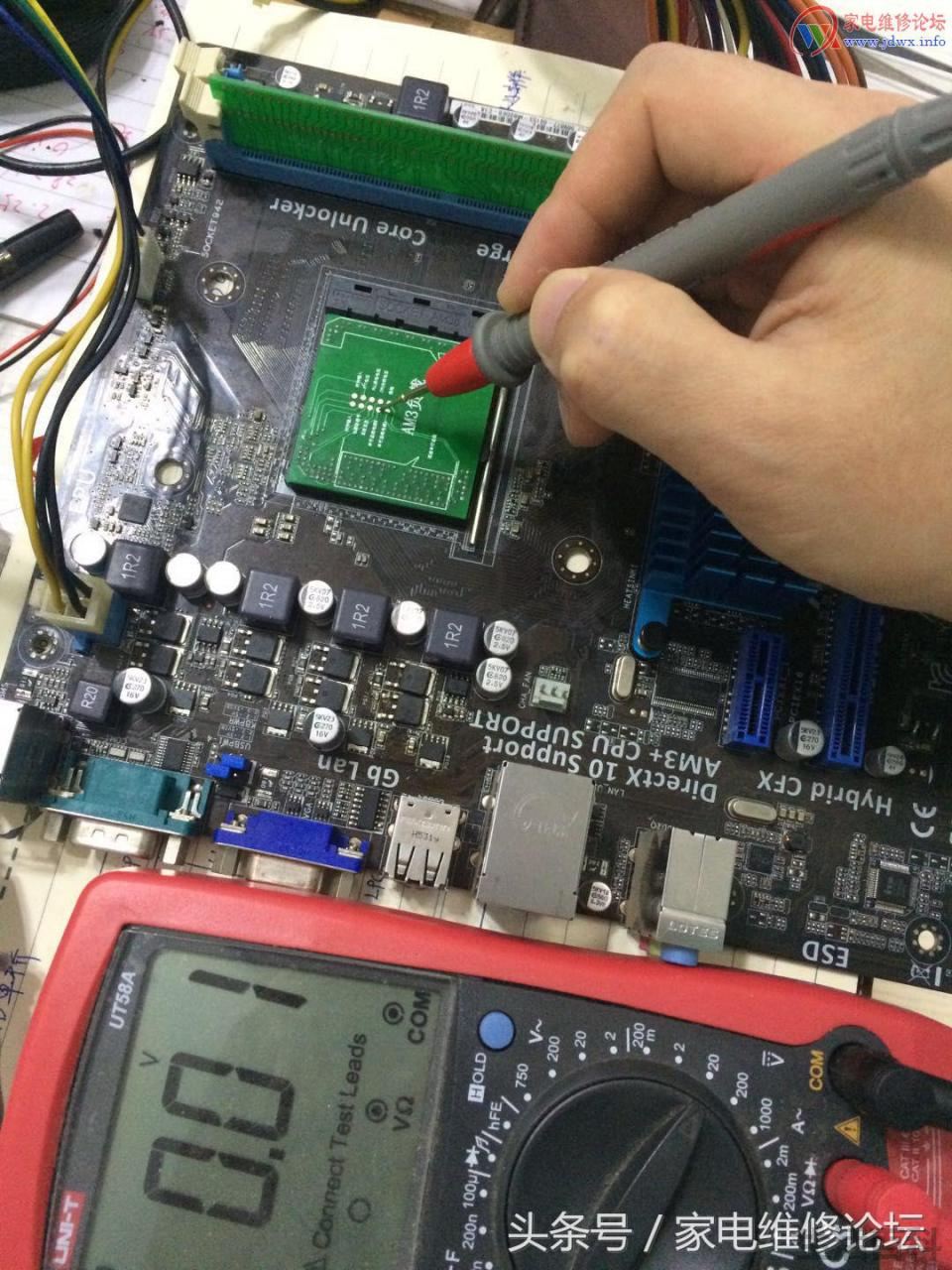

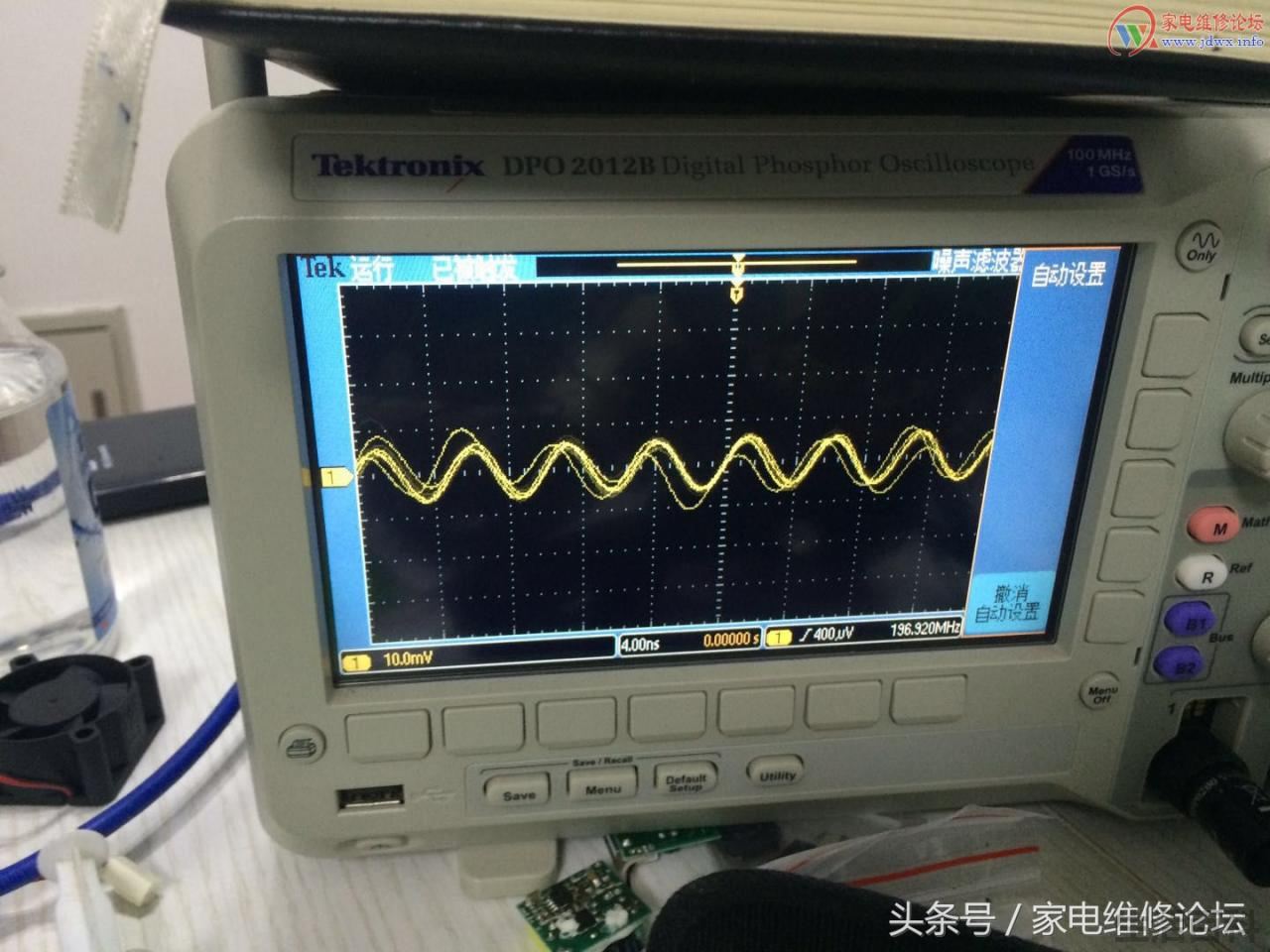

cpu假负载时钟
