飞傲KA2便携解码耳放拆解

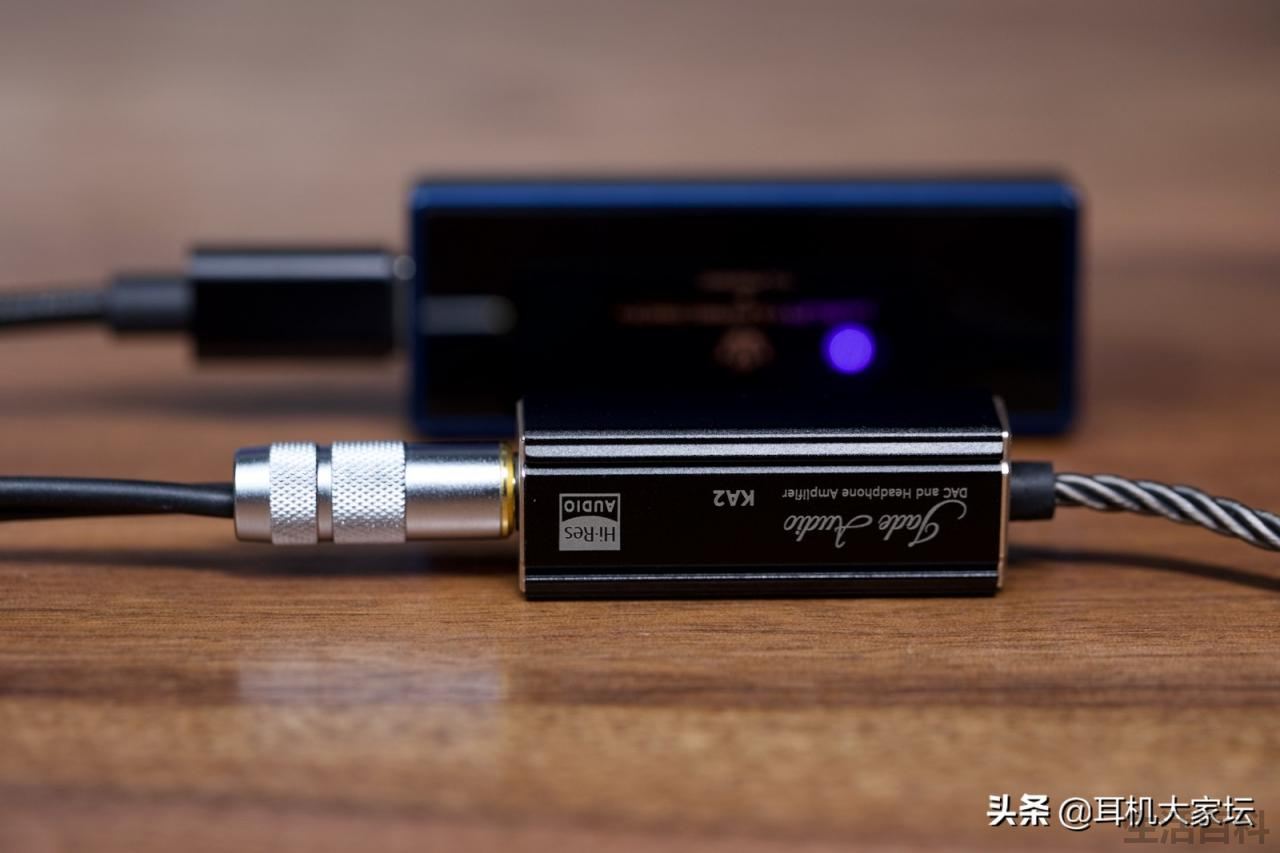

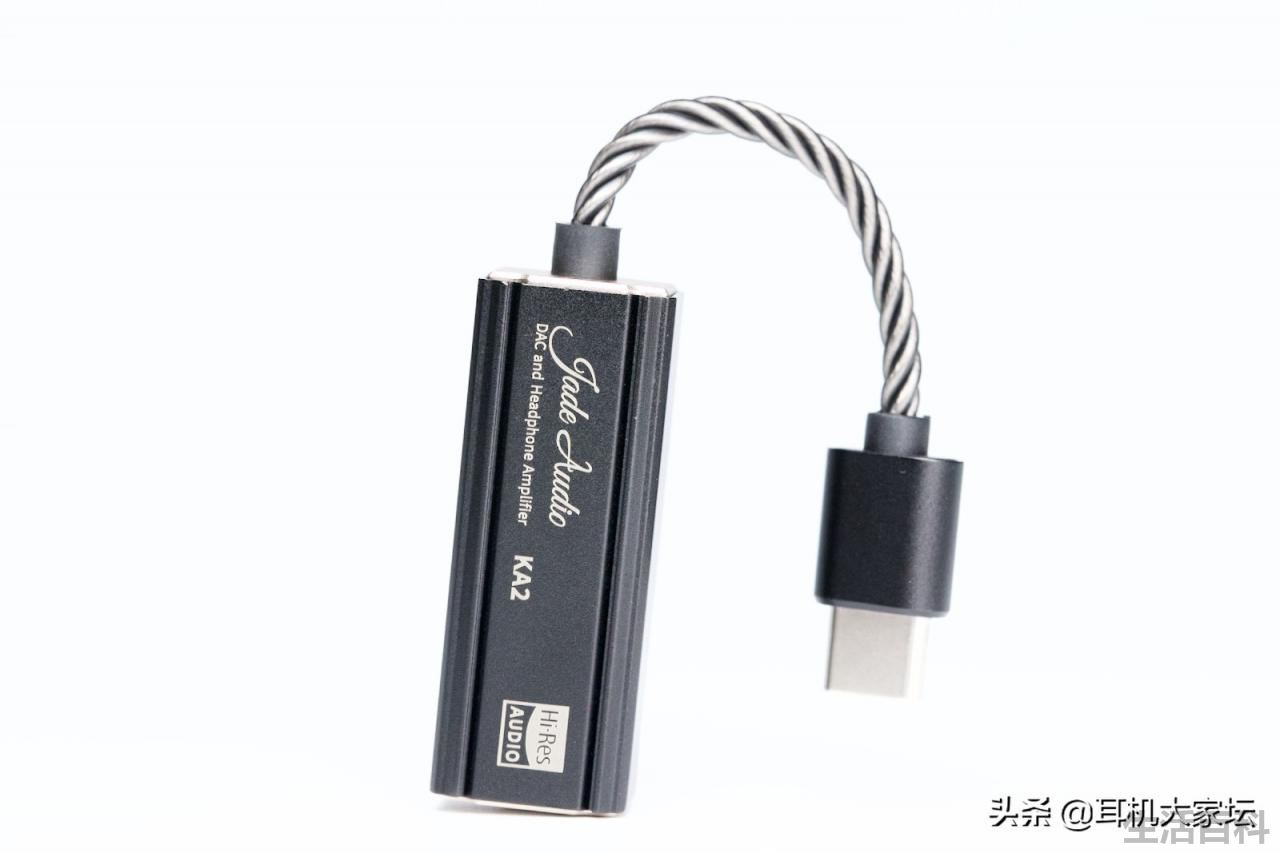

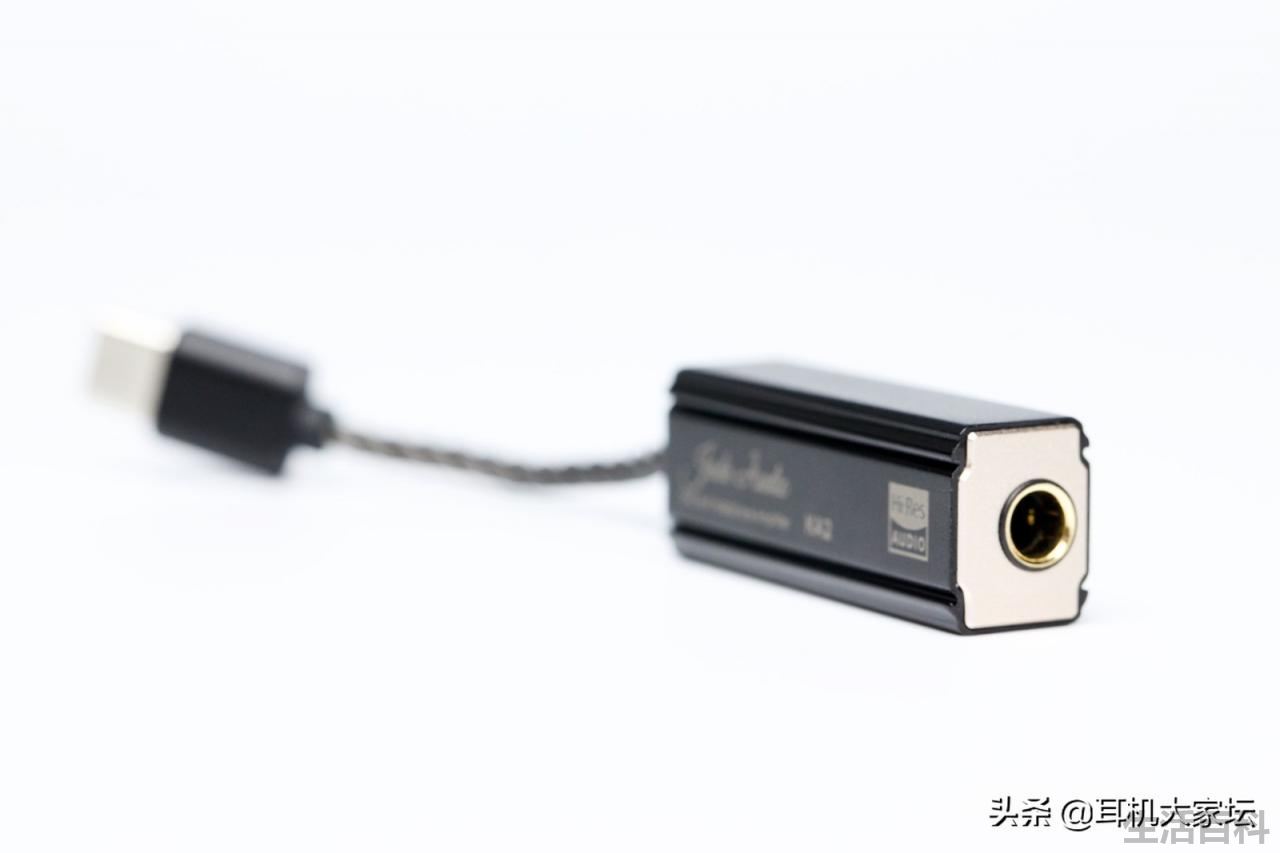

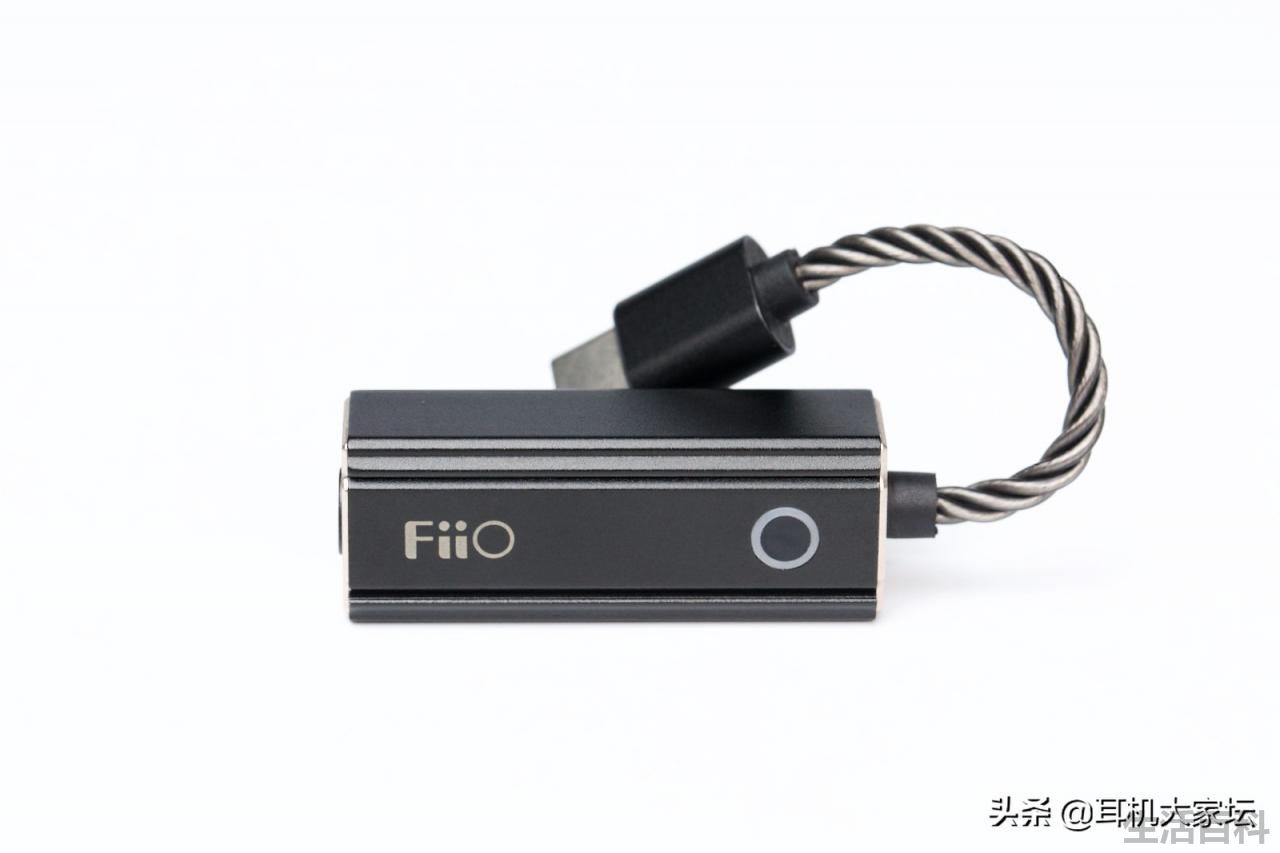

ka2是一款轻量级线形解码耳放，单4.4mm耳机口输出。ka2是飞傲小尾巴产品线中的三款之一，隶属于jade audio翡声子品牌。

孤立地看ka2会觉得很特别，市面上似乎看不到同类。单4.4口的小尾巴也未免太罕见了吧。3.5口可以转接4.4平衡耳机，但反过来却不能，所以这等同于自绝于主流3.5mm口用户，是冒险的的策略。但事实上可能并非如此。飞傲的ka小尾巴系列之前已经有如下产品：双输出口全尺寸可换线型的ka3；单3.5mm口超轻量线形的ka1。这次ka2的加入，填充了轻量级单4.4口这一条支线的空缺，使ka系列成为一个较为完善的体系，一家人整整齐齐了。

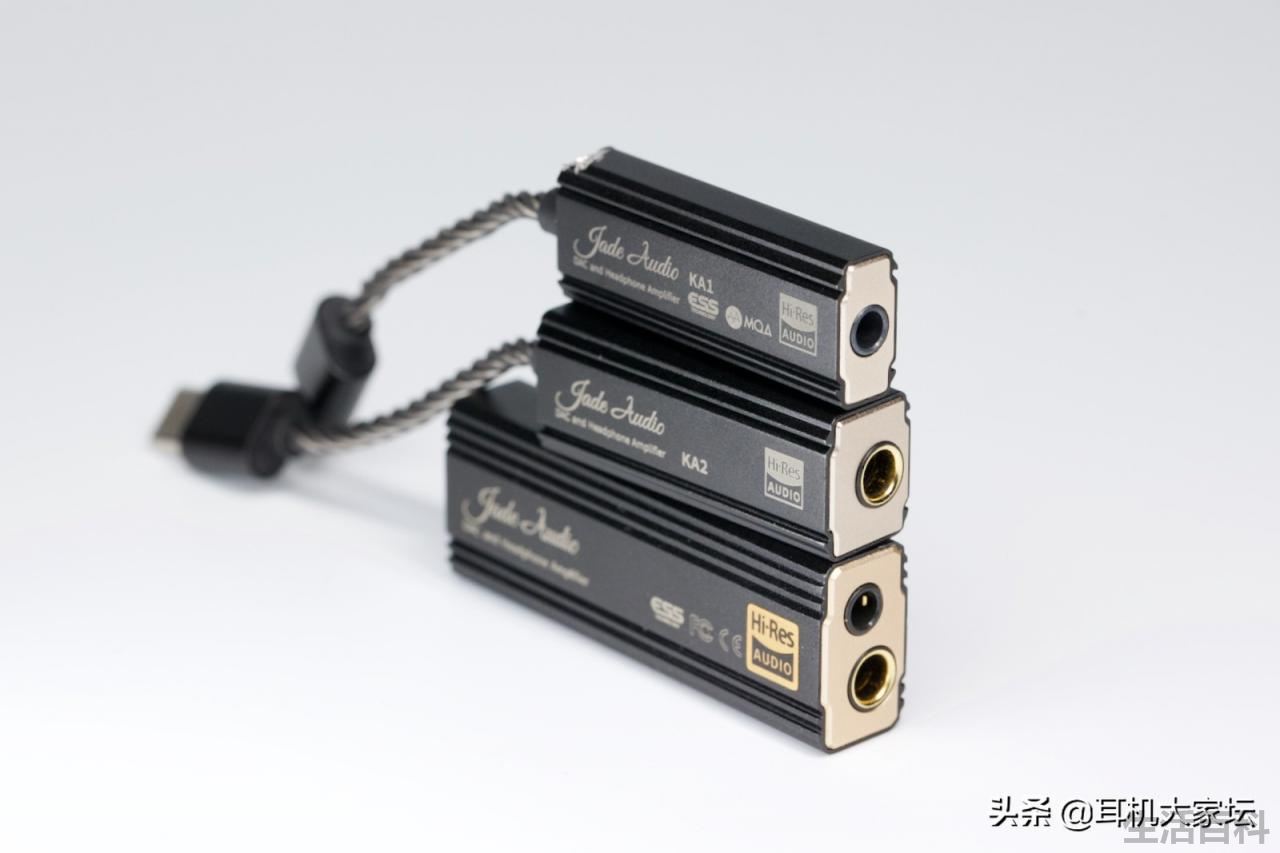

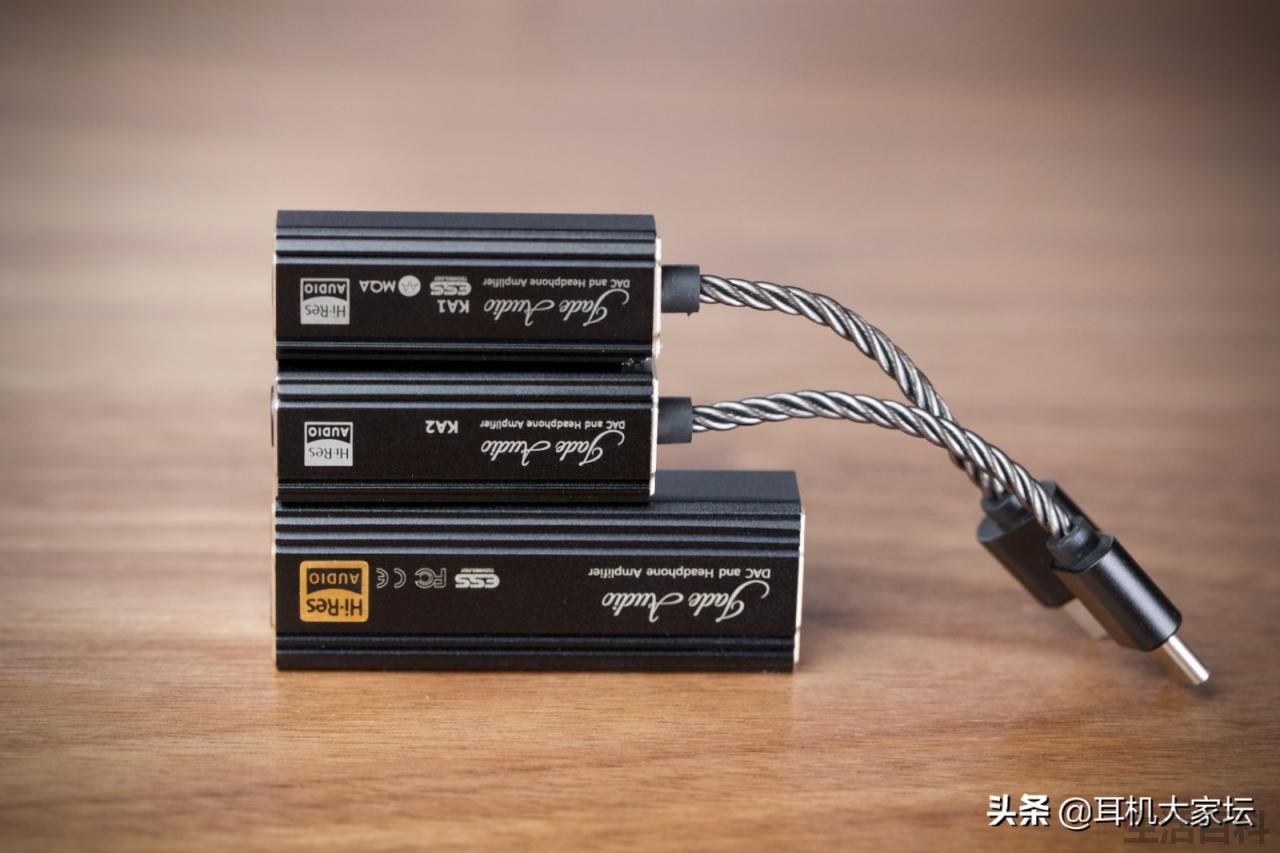

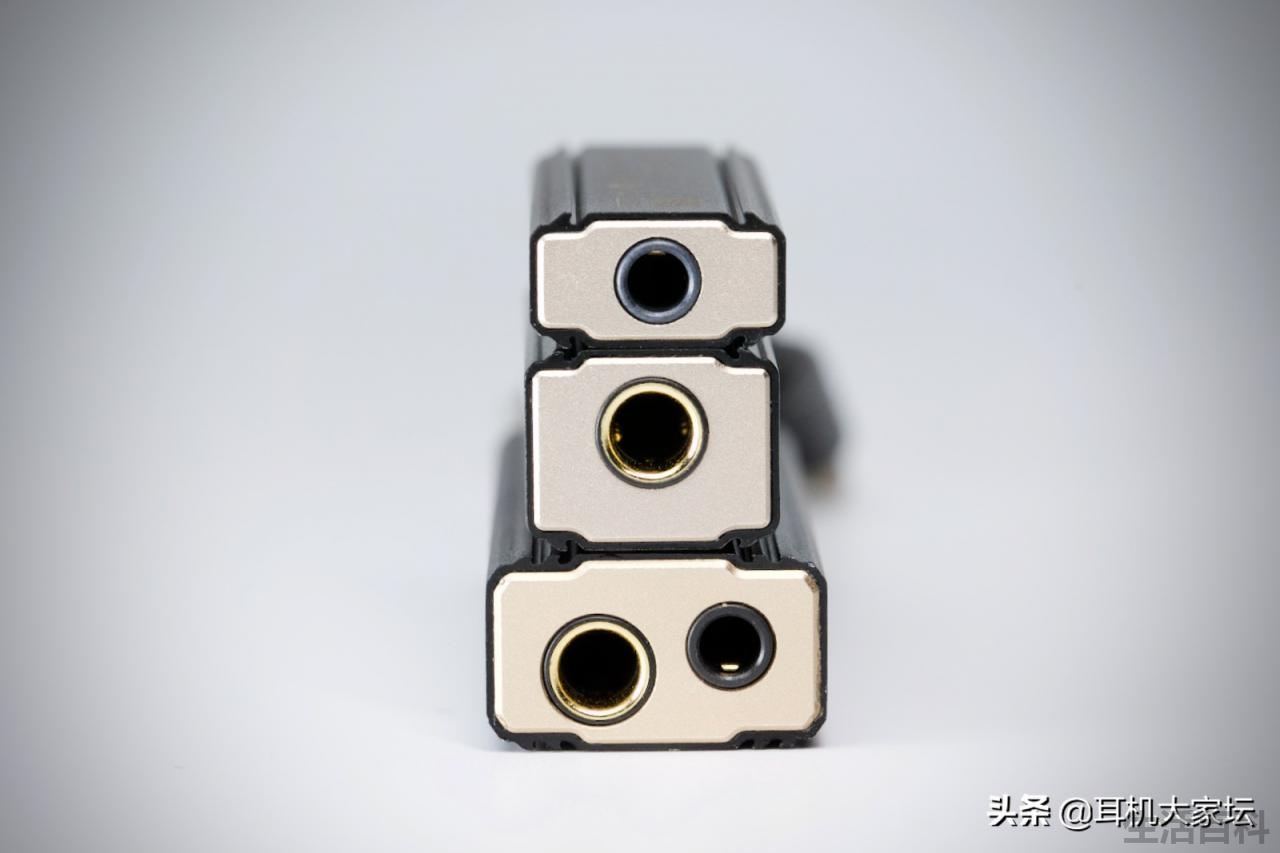

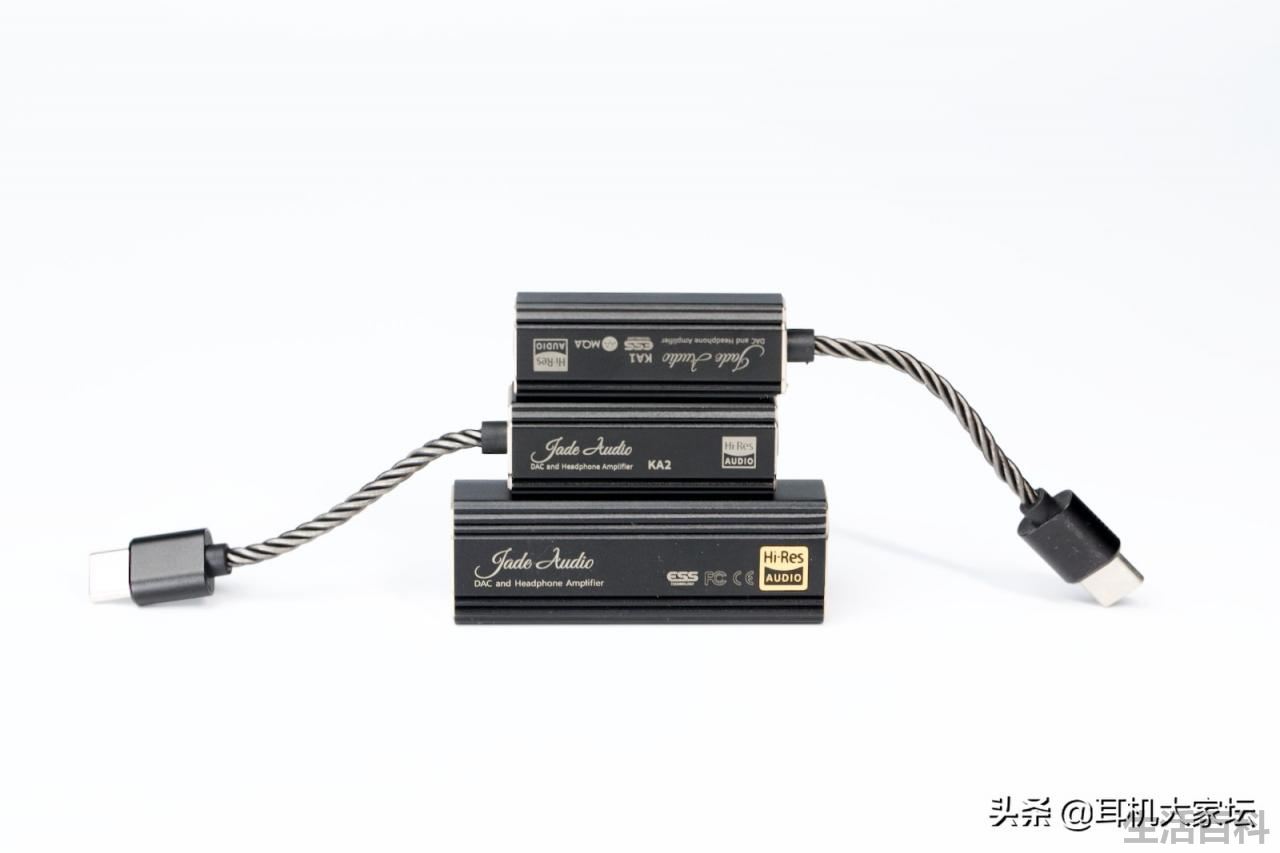

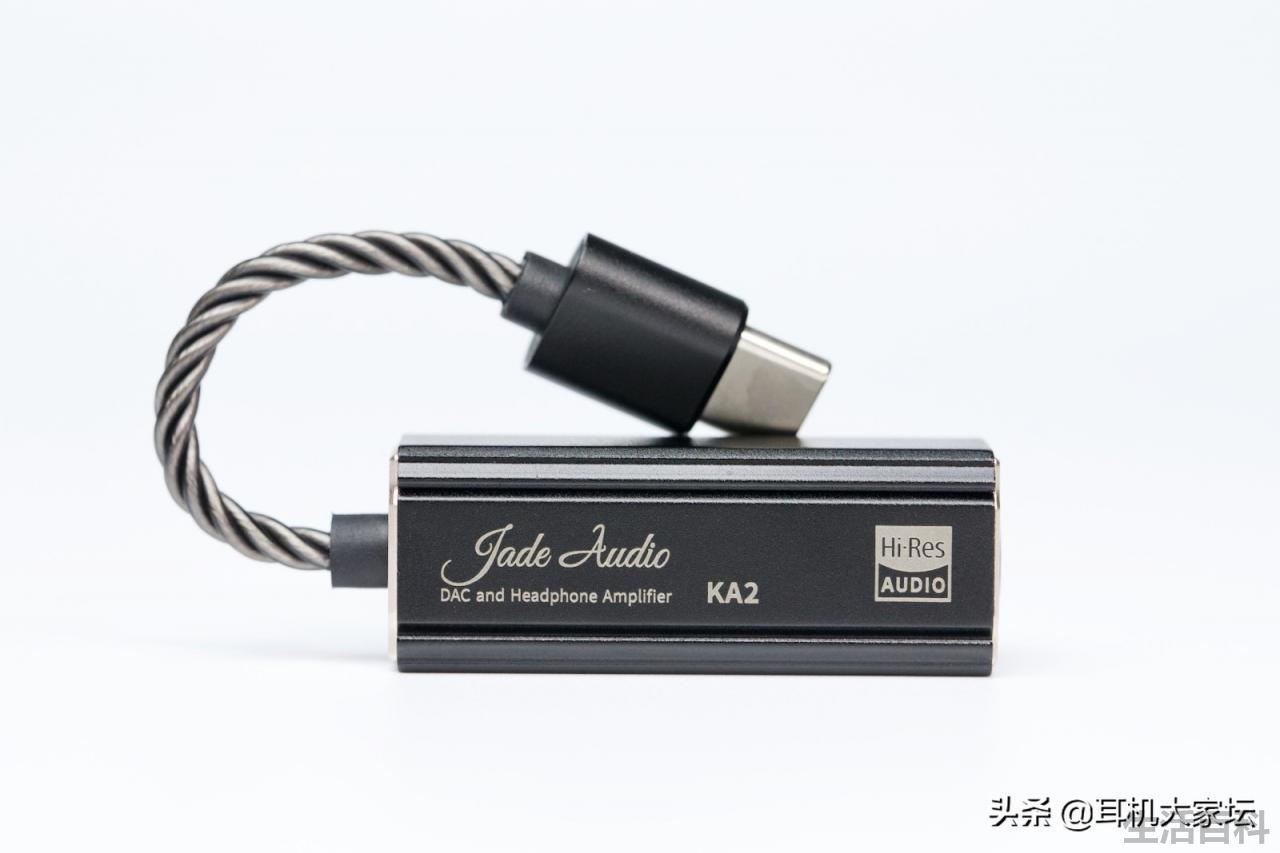

可以看到三款产品有明显的家族脸，相同的工艺范式：深色桶形腔体，浅色金属端盖，花体logo印刷，排版大同小异。ka1和ka2的正面投影是完全一样的，两者的差别只是横截面。

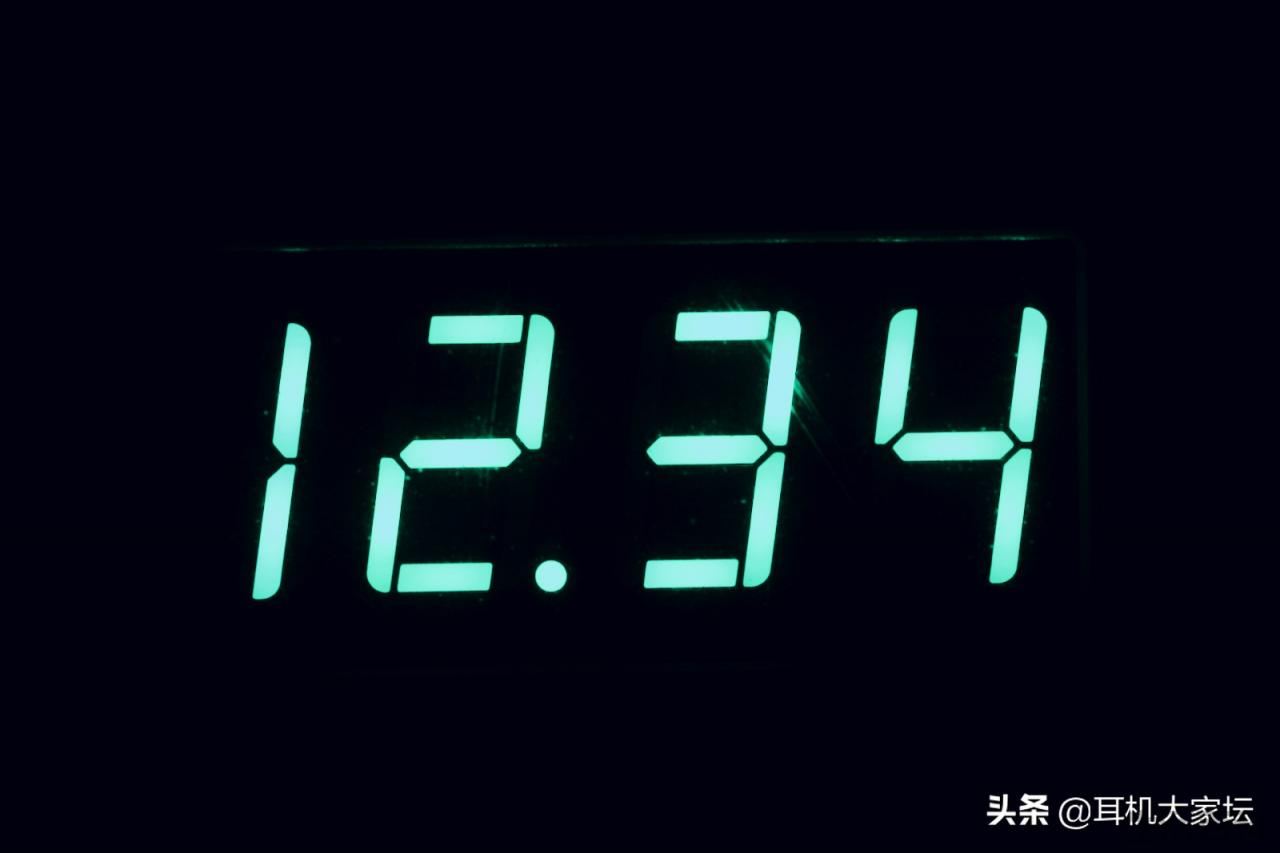

ka2实测重量约12.3克。

作为对比，ka1的重量是9.4克；ka3不接线17.3克，接线后超过20克。

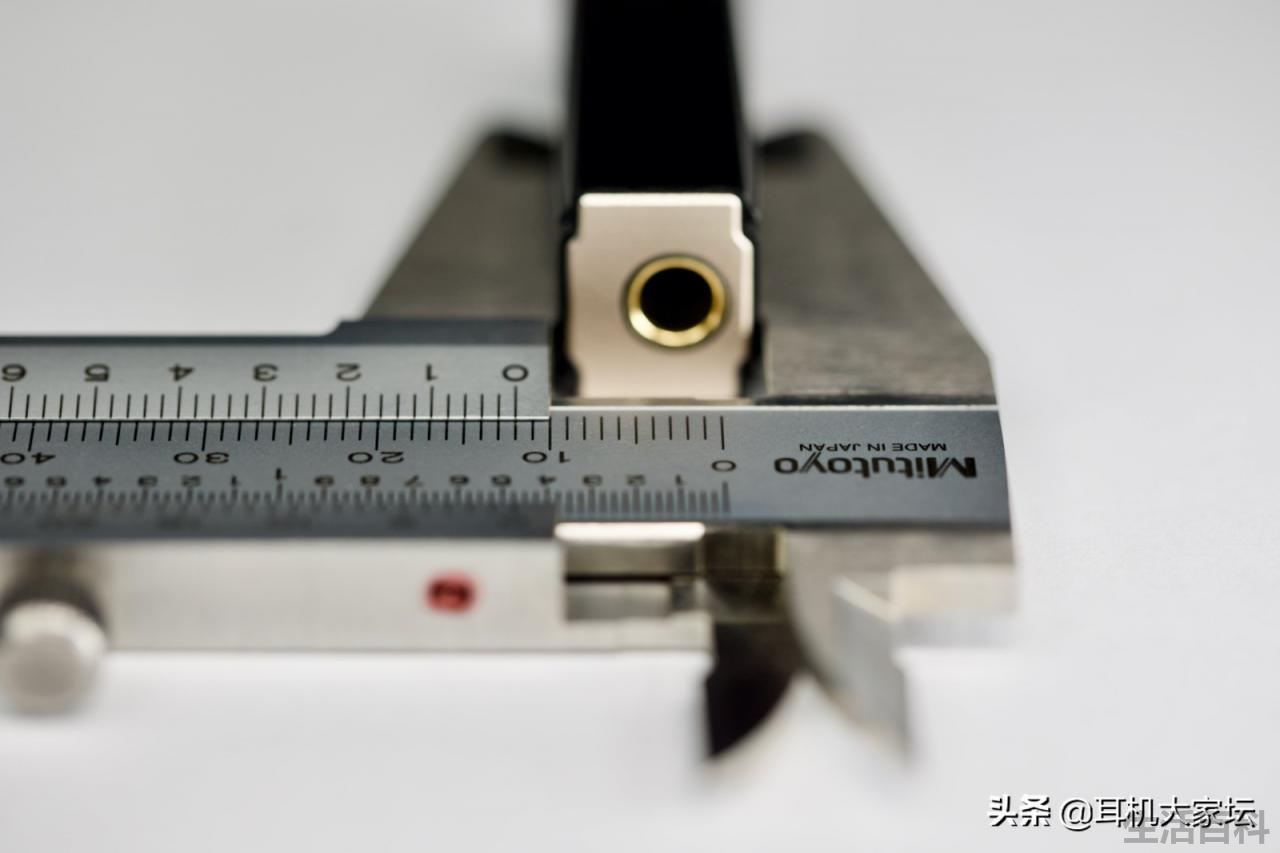

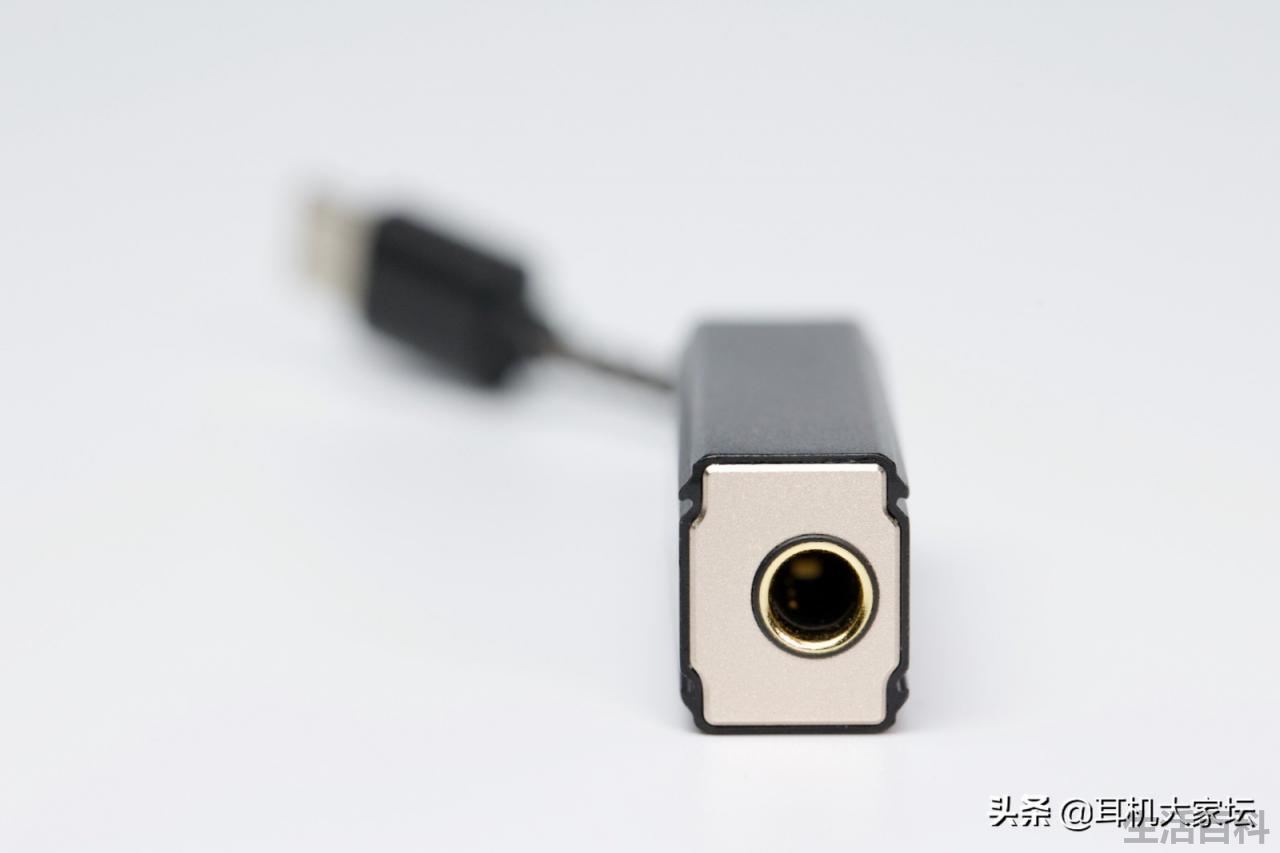

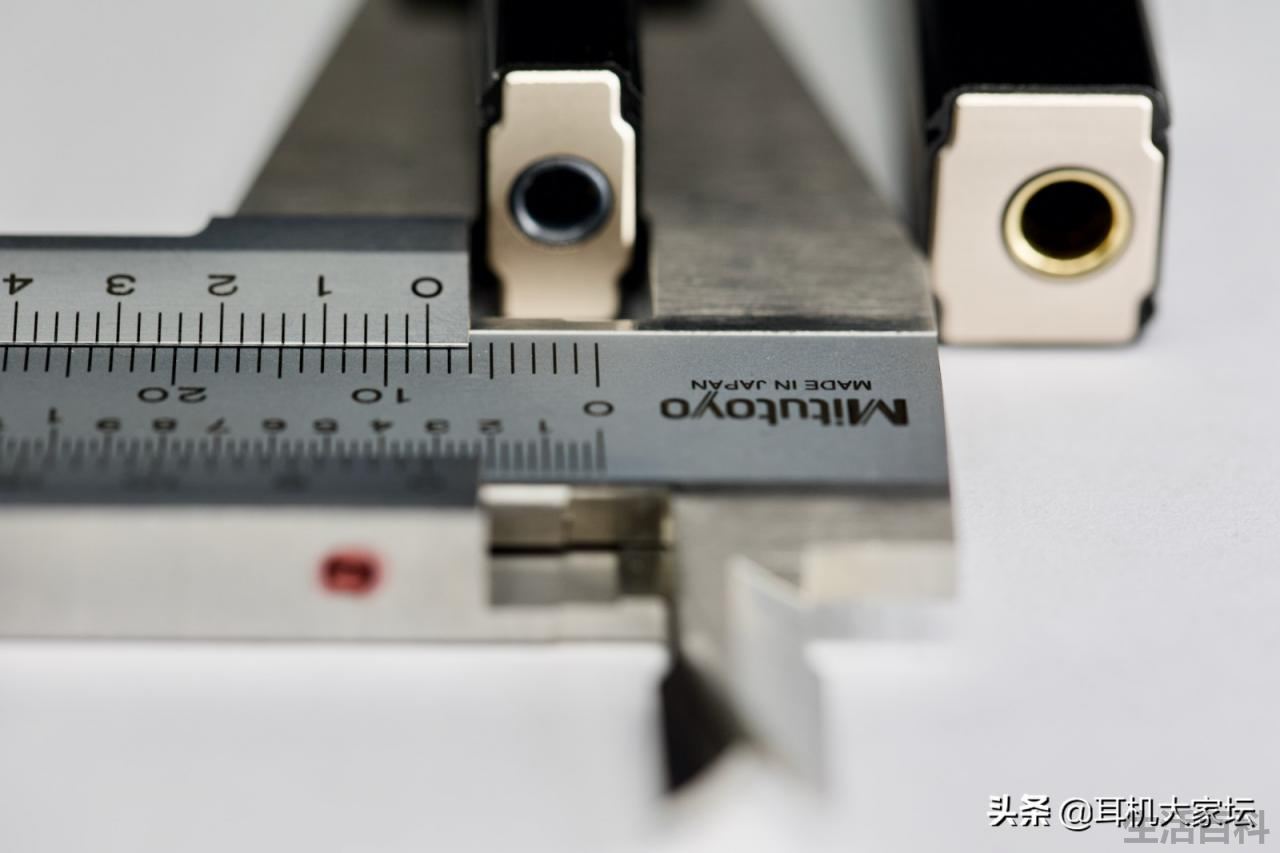

端面高度：12mm

拜4.4插座所赐，比ka1厚了4mm。

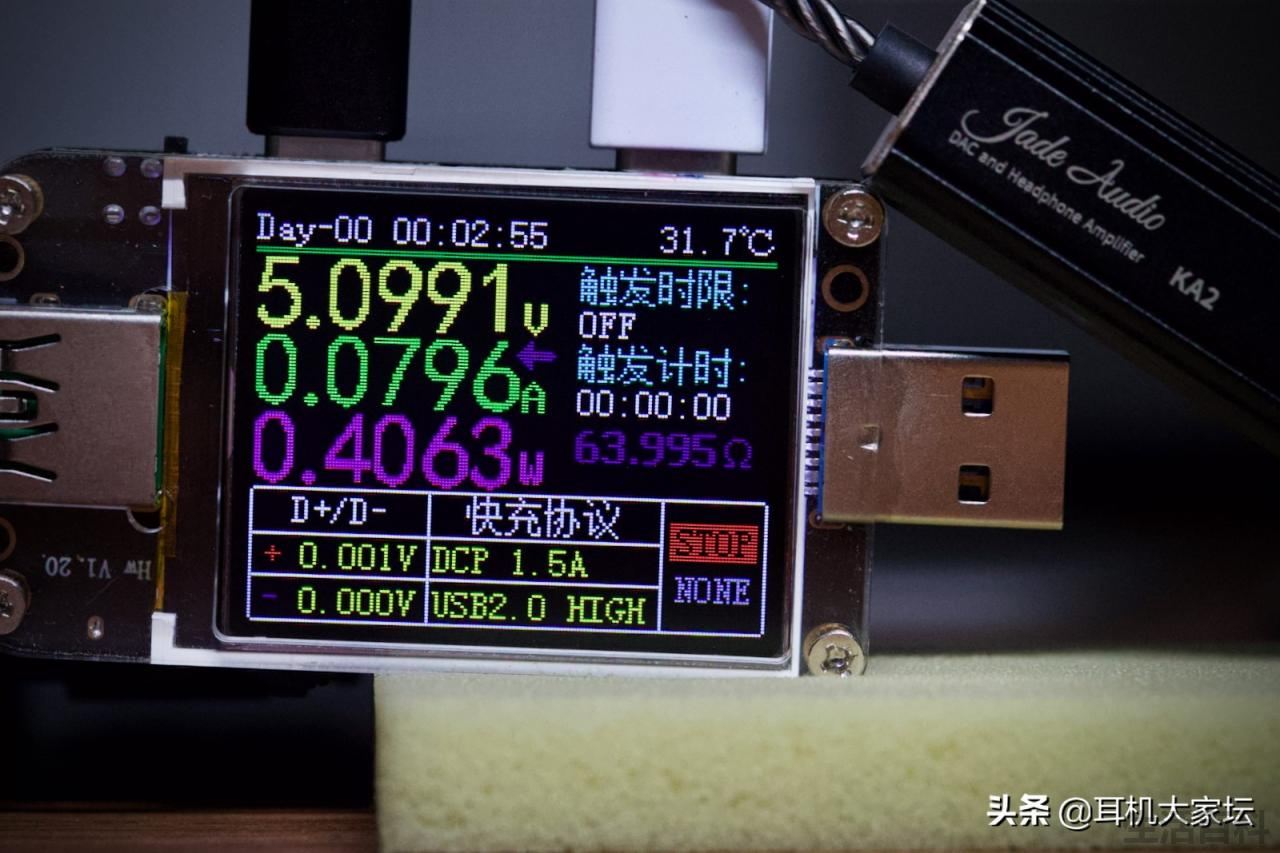

ka2播放状态实测电流约80ma，功耗0.4w。

同系列的ka1是0.3w；ka3是0.7w。

市面上大部分小尾巴解码器的工作电流在100ma，对应的功耗是0.5w左右。

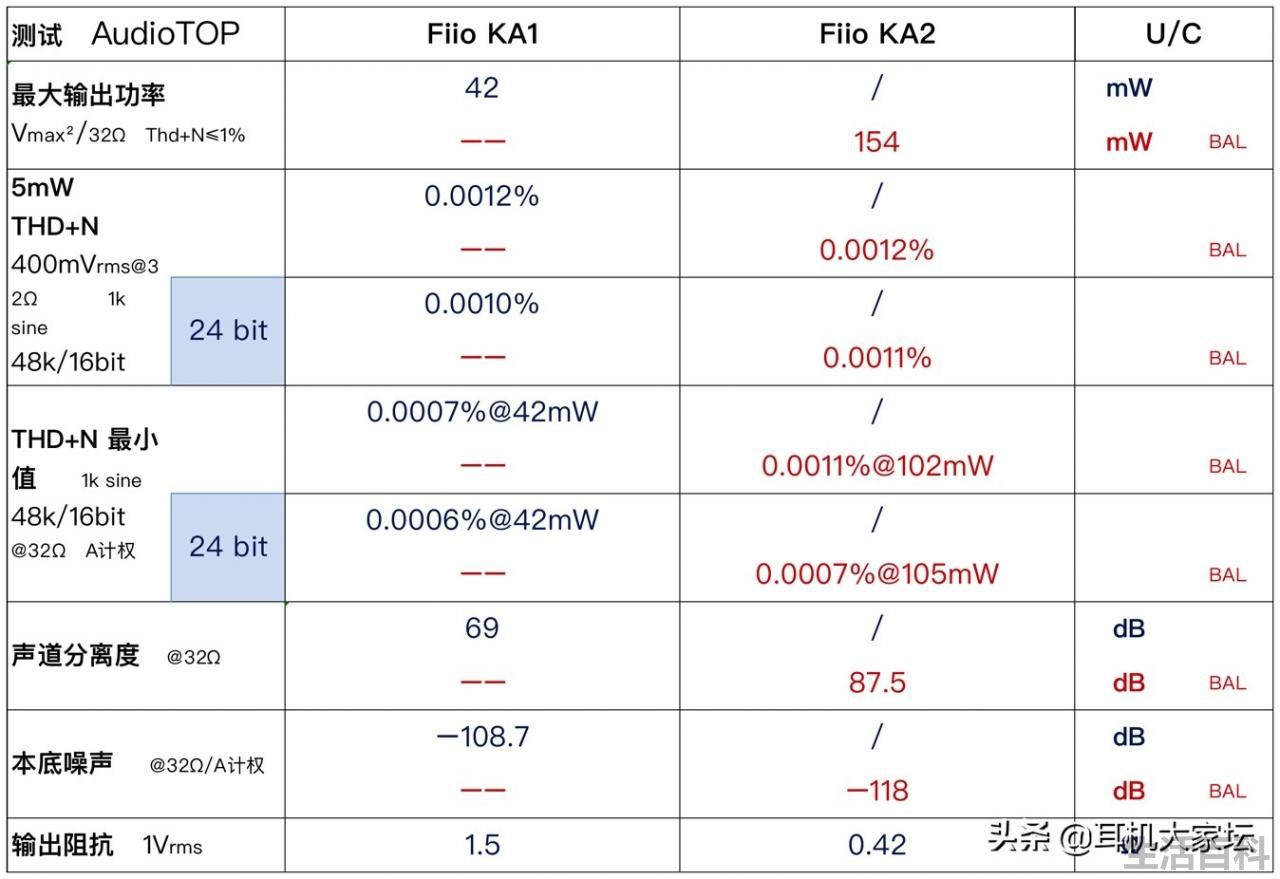

ka2音频测试，以及和ka1的对比，从测试对比表可以大致摸到一些ka2的脾性。thd+n两者有点小差别，但谈不上拉开距离；功率极限明显是是ka2更高，但最大输出离250mw这条线还有段距离。声道分离度方面，ka1在单端口中算是比较一般，因为单端的优秀分数线是80db；而ka2离平衡口的优秀分数线90db仅有一步之遥。

目前底噪的最佳成绩由乐彼w2保持，是-121db。ka2 -118db的底噪比天花板差了3个db，比ka1好了近10db。这个成绩和乐彼w1打平。

当完成测试汇总时，我也差不多已经得出判断：ka2和ka1必定不是同型号dac；ka2没有独立耳放芯片。

接下来是拆解报告。ka系列看上去简单，其实要无损拆解并不像看上去那么容易。因为端盖的厚度较大，装配紧密，有无从下手之感。

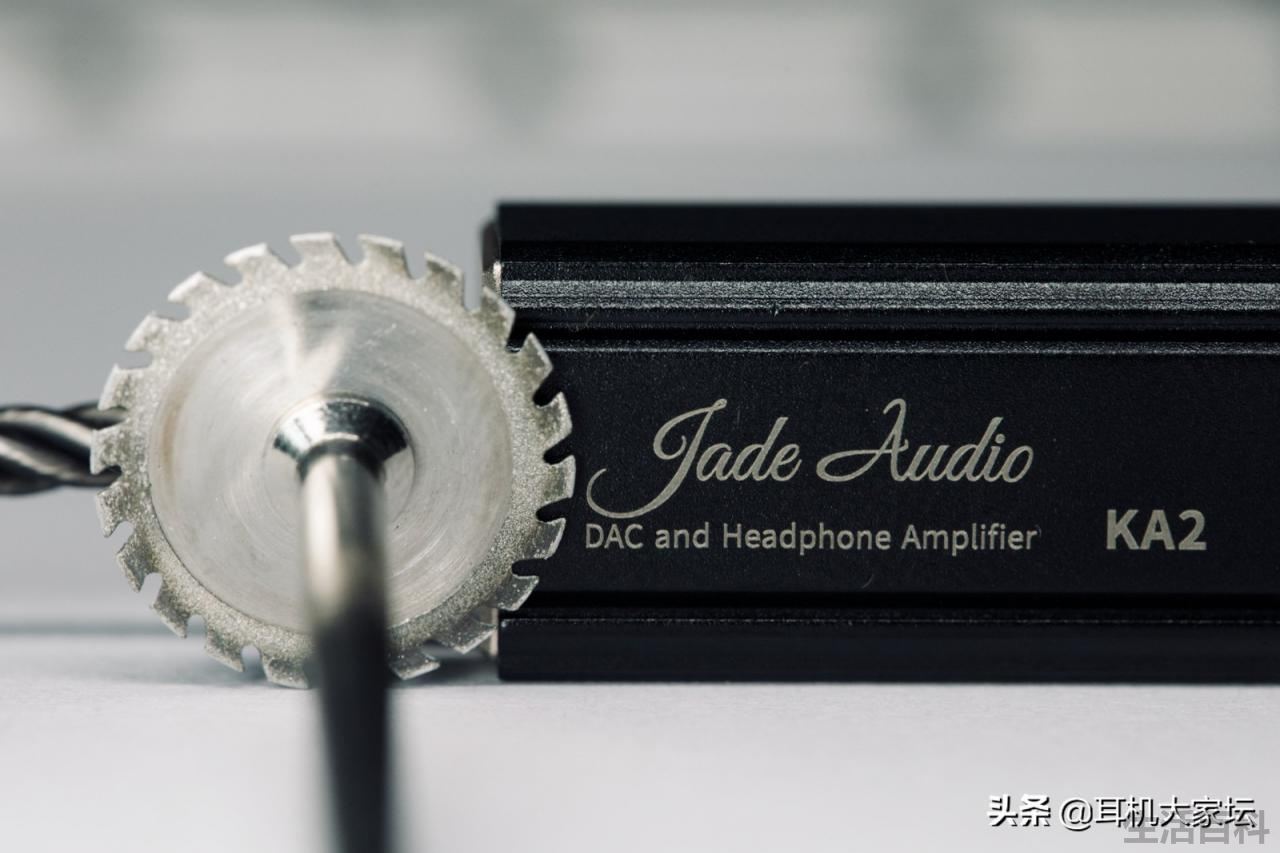

对外壳做了一些微创的切割后，分离输入侧的端盖

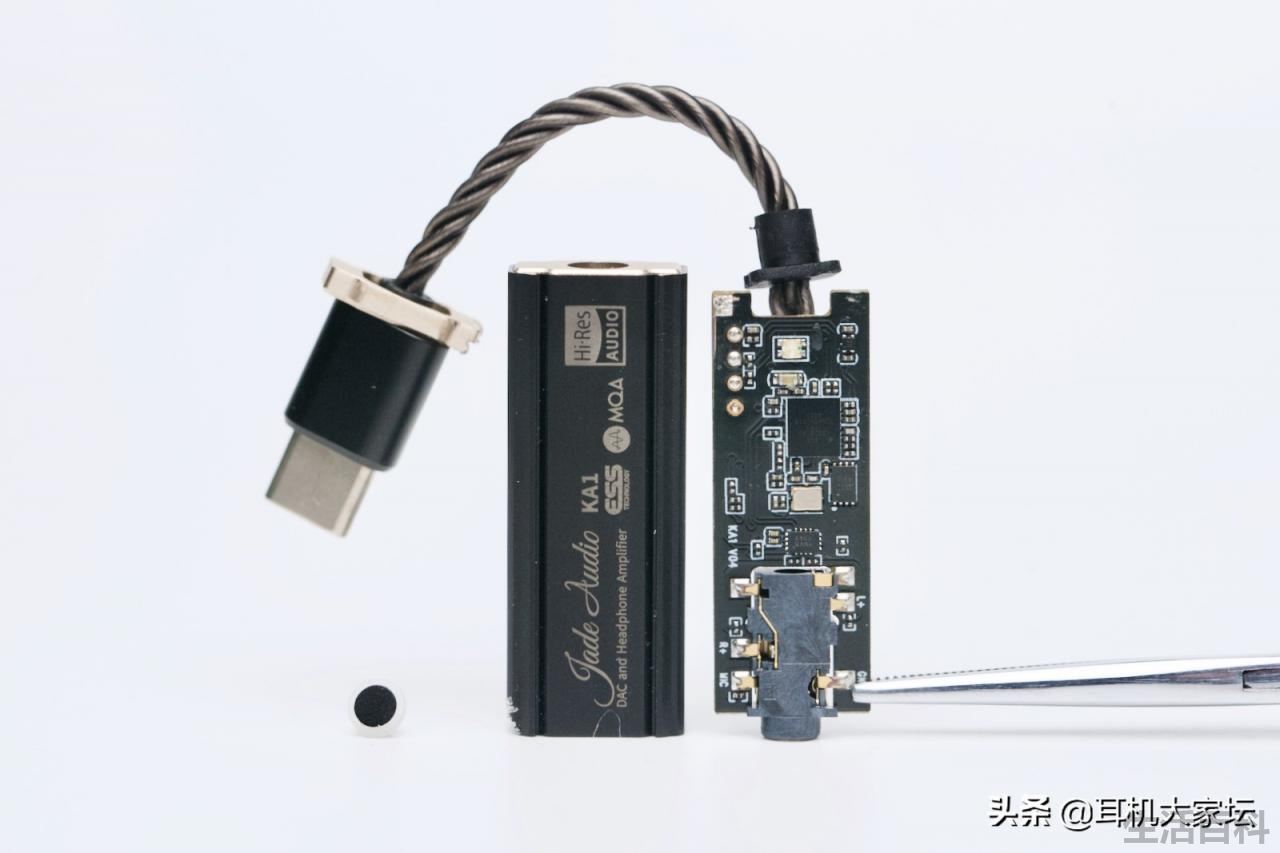

和ka1的拆解步骤是相同的

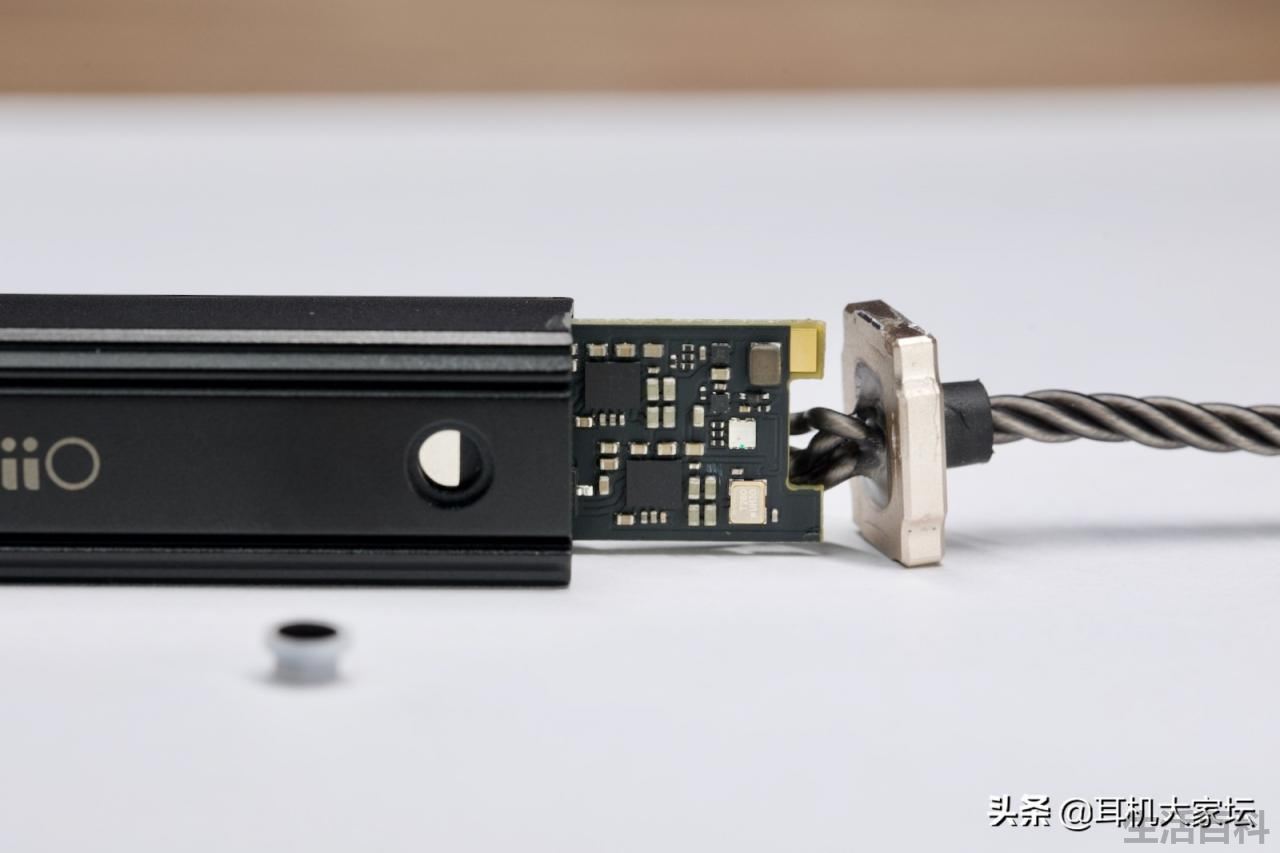

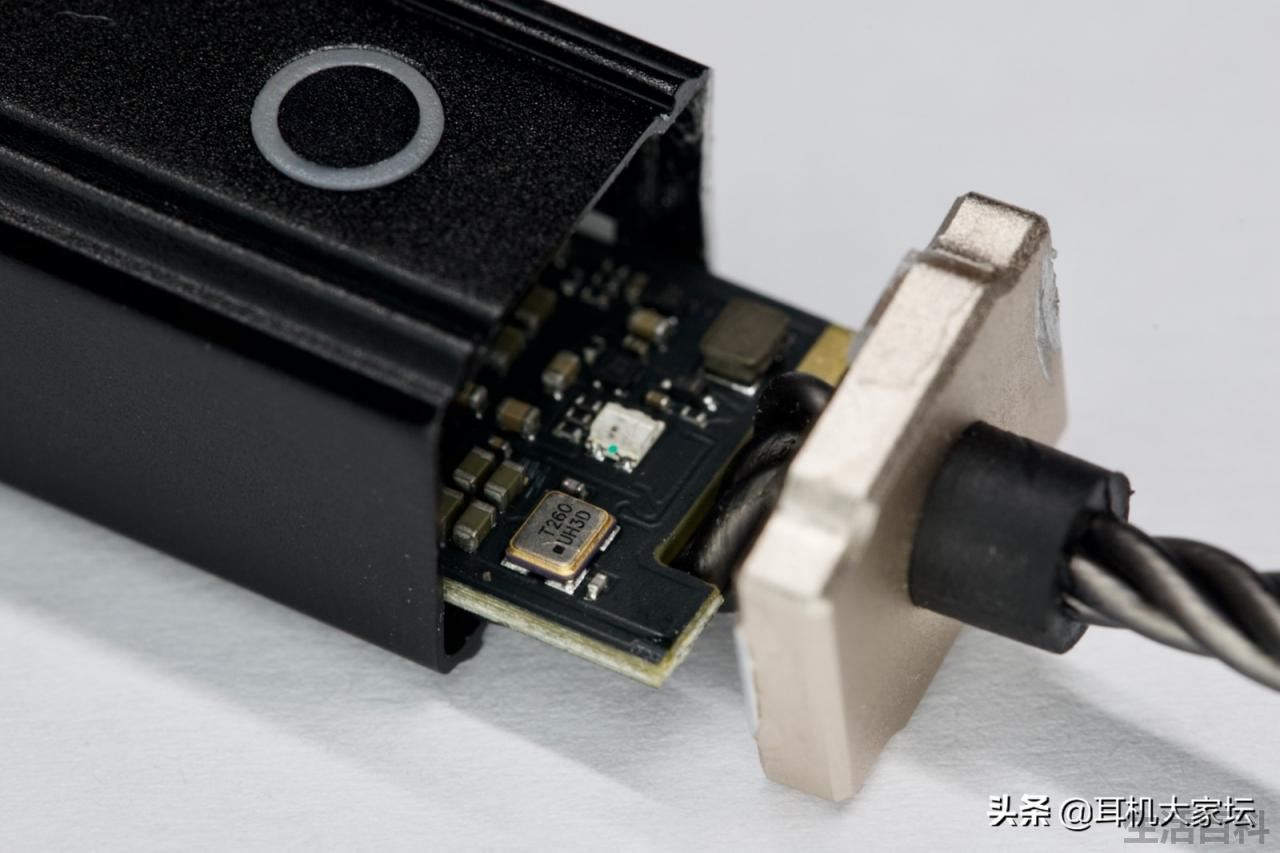

从腔体内部顶出指示灯透射窗，解除内部干涉；均匀地用力，抽出电路板

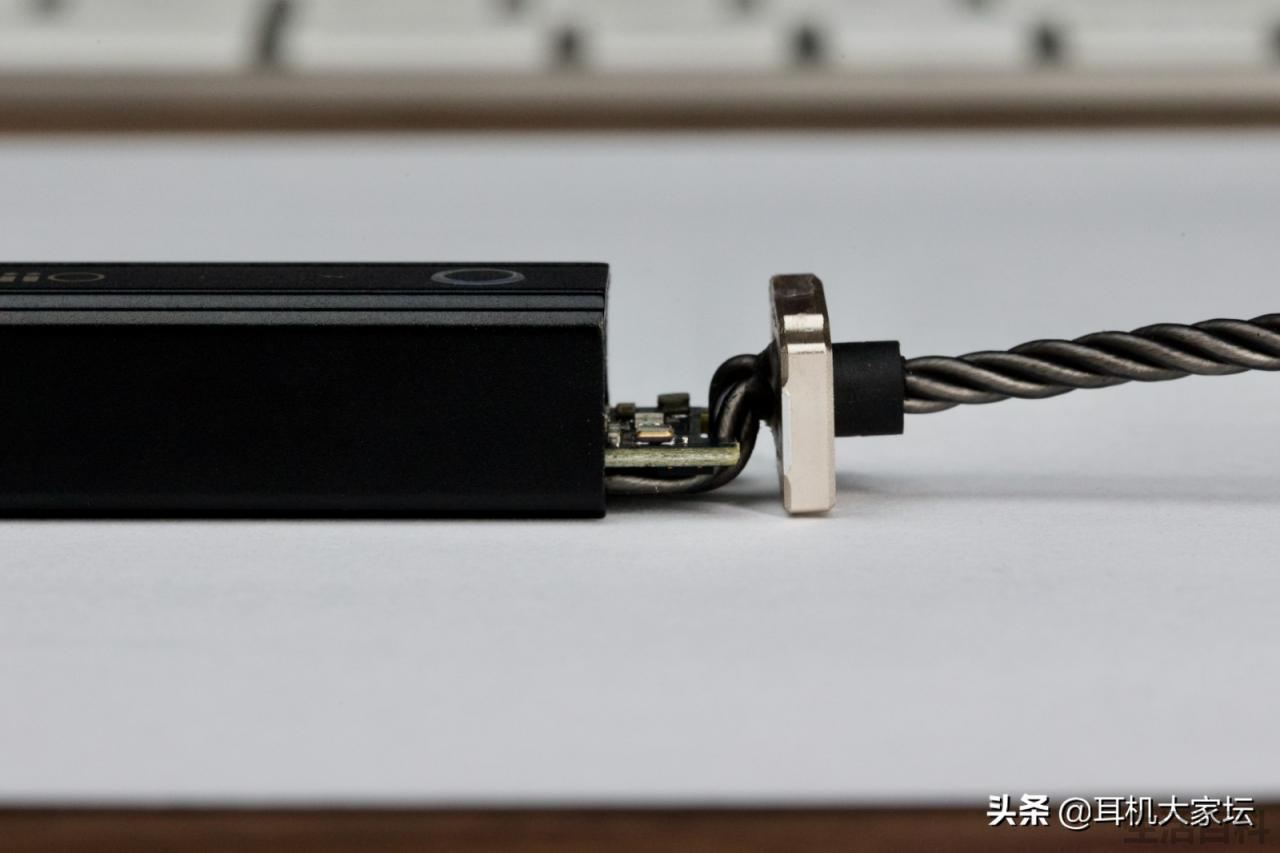

完全抽出电路板。已经看到dac芯片了

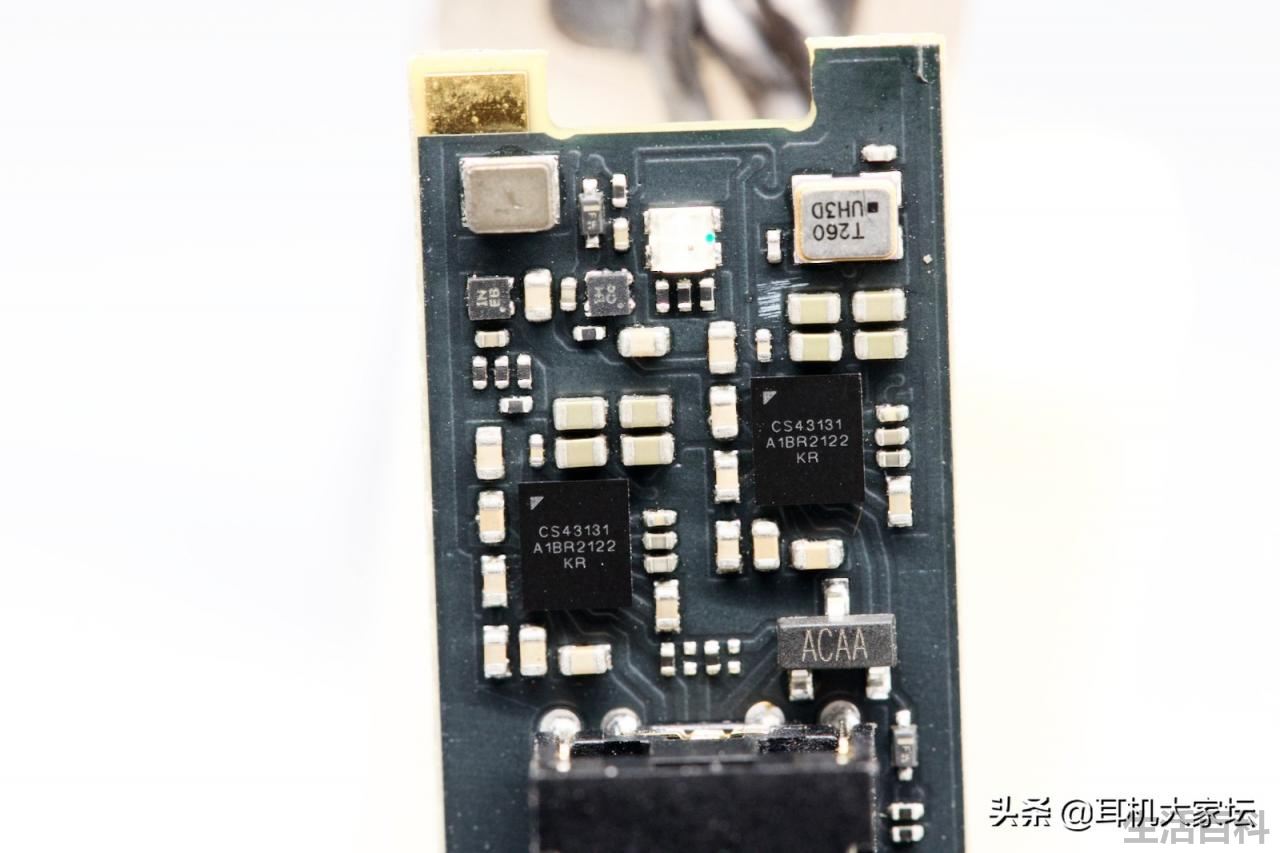

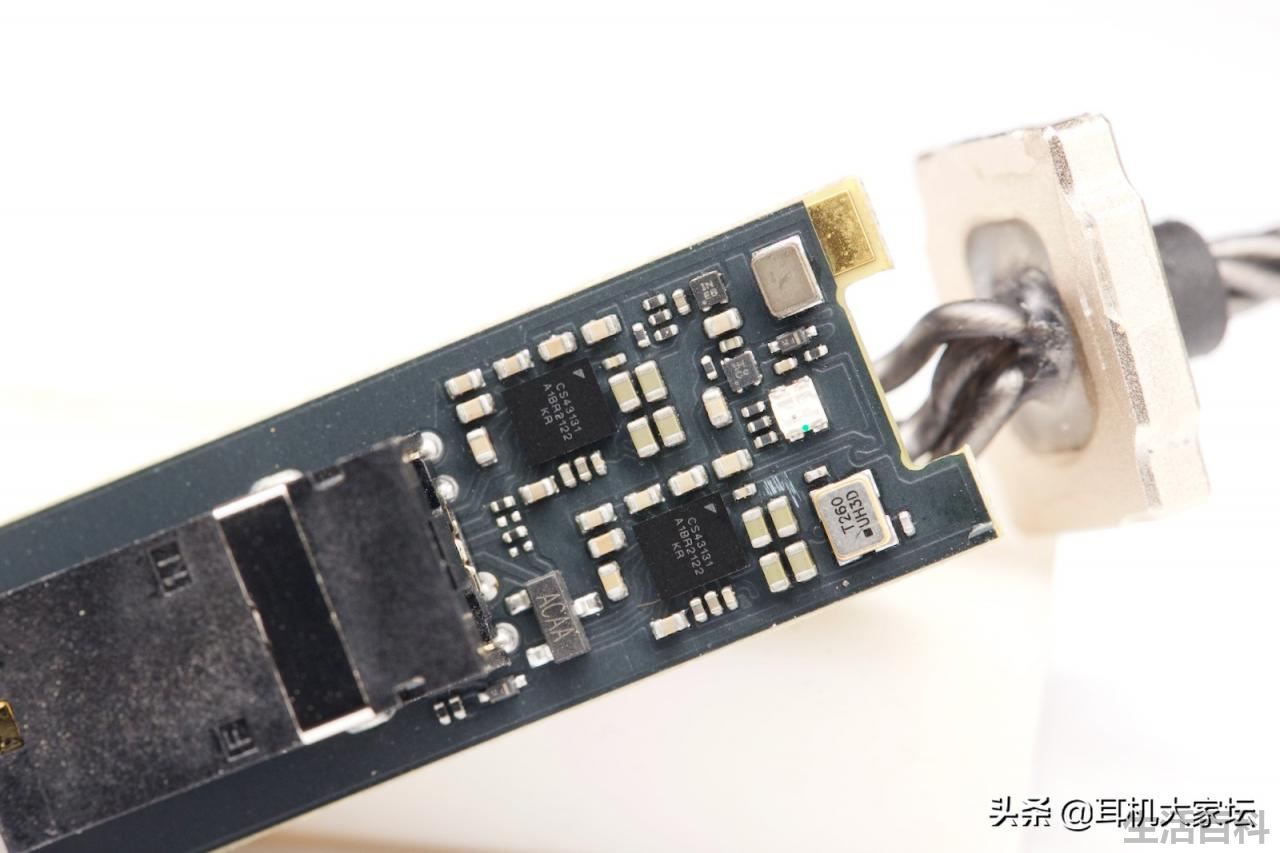

dac：cs43131，晶圆级封装，每声道各一片

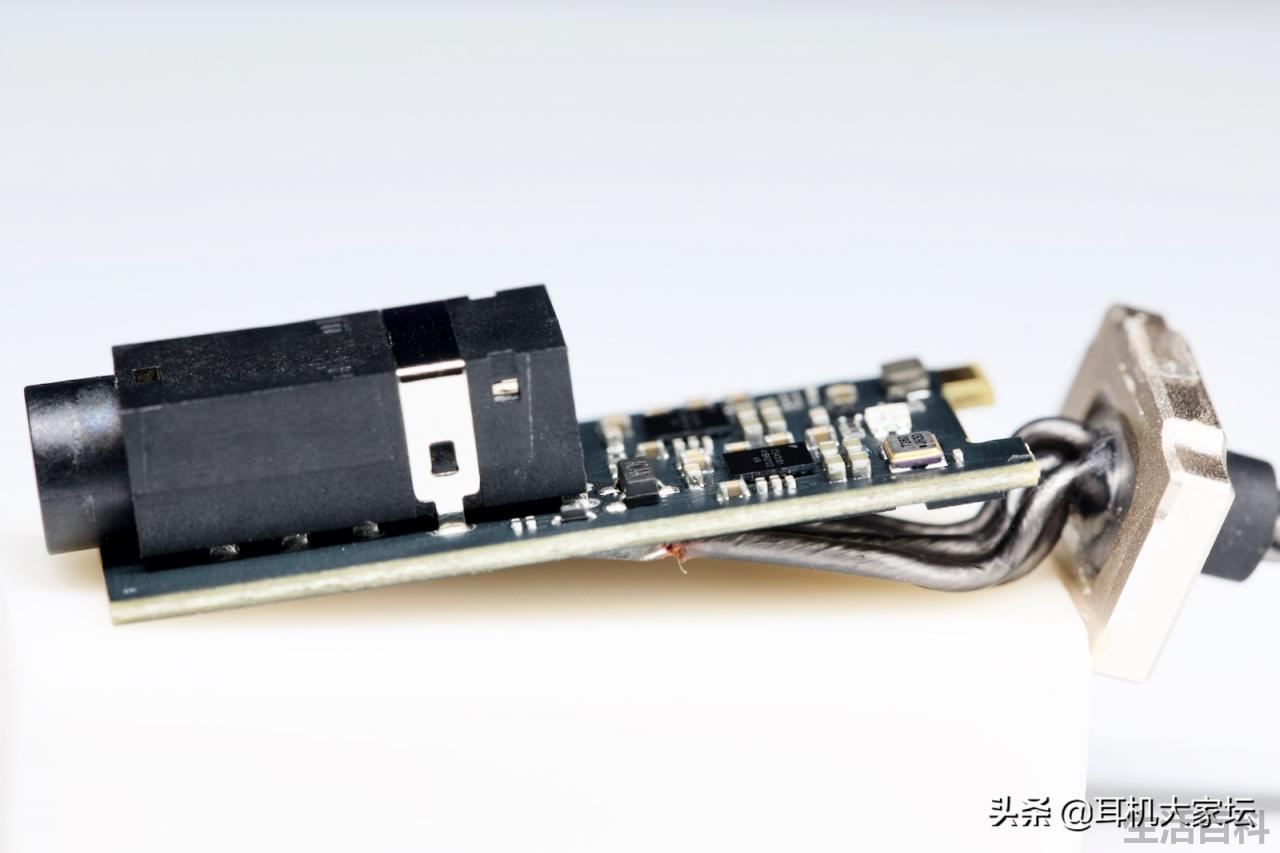

侧视图，4.4插座占了很多空间

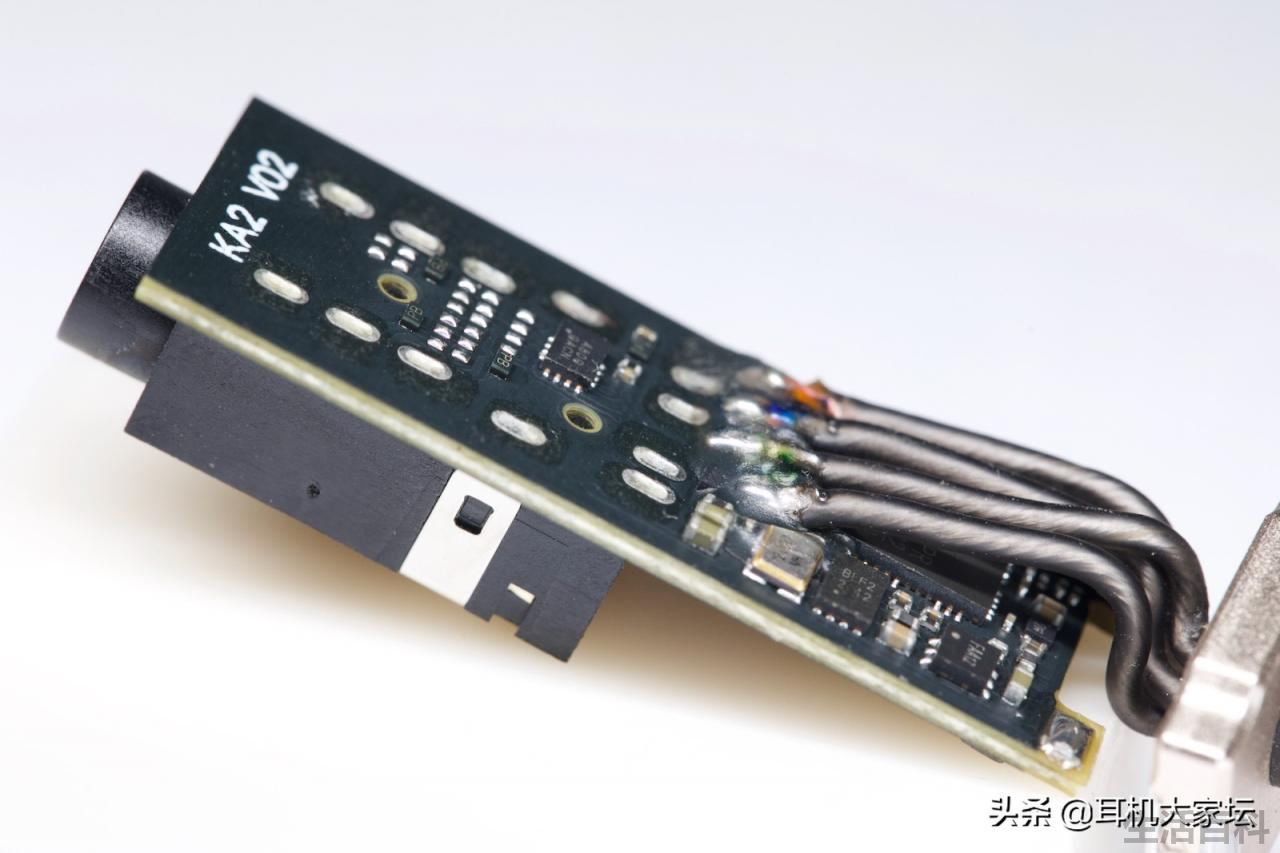

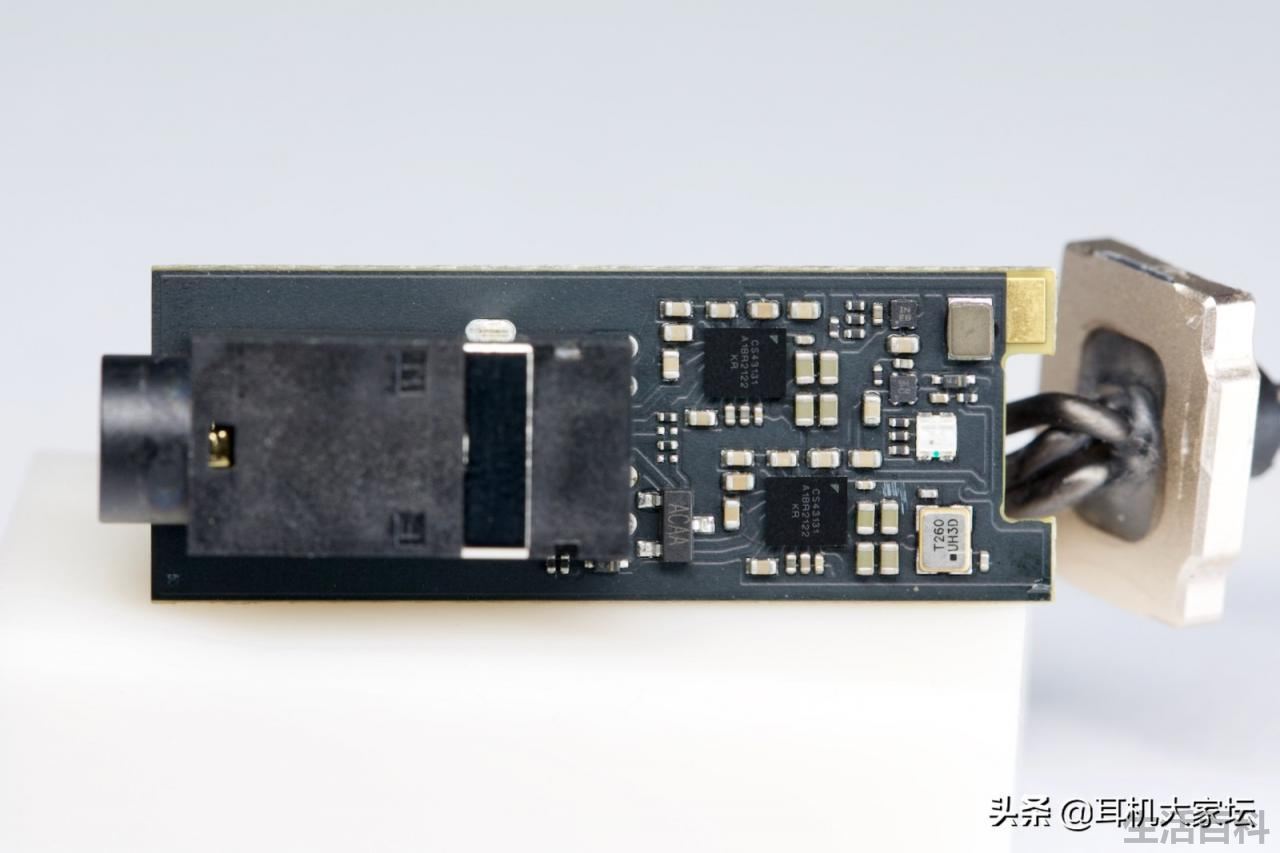

电路板正面全貌

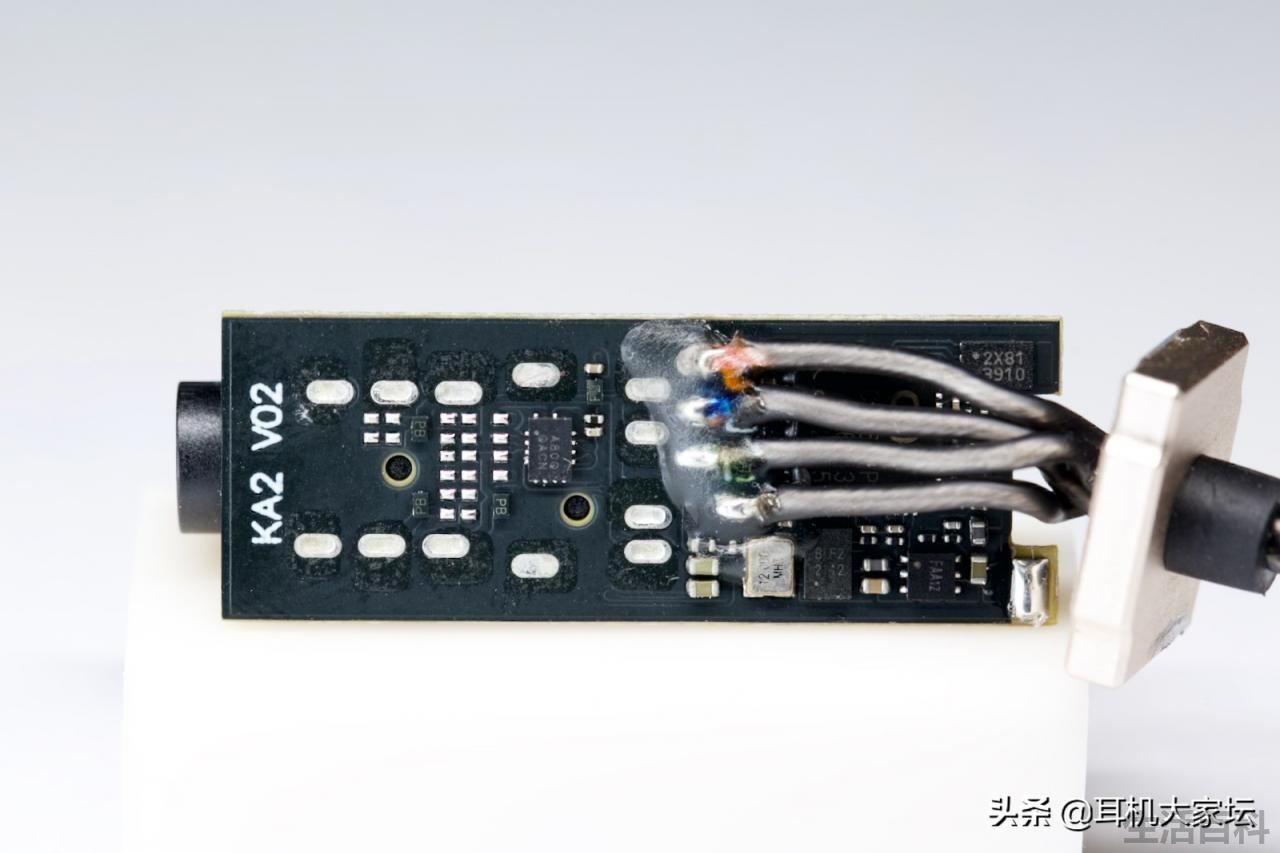

反面

数据线的焊点用胶水做了封固

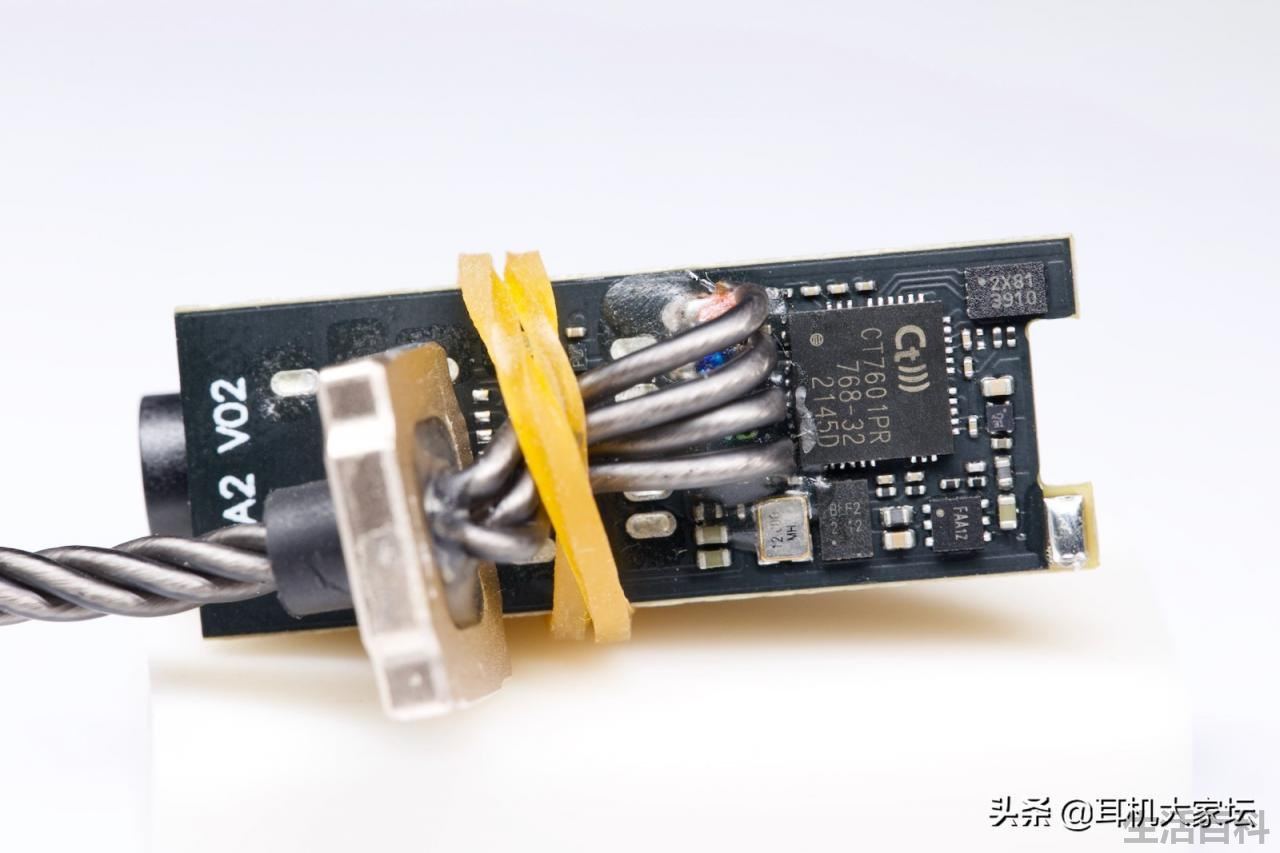

撩开麻花线

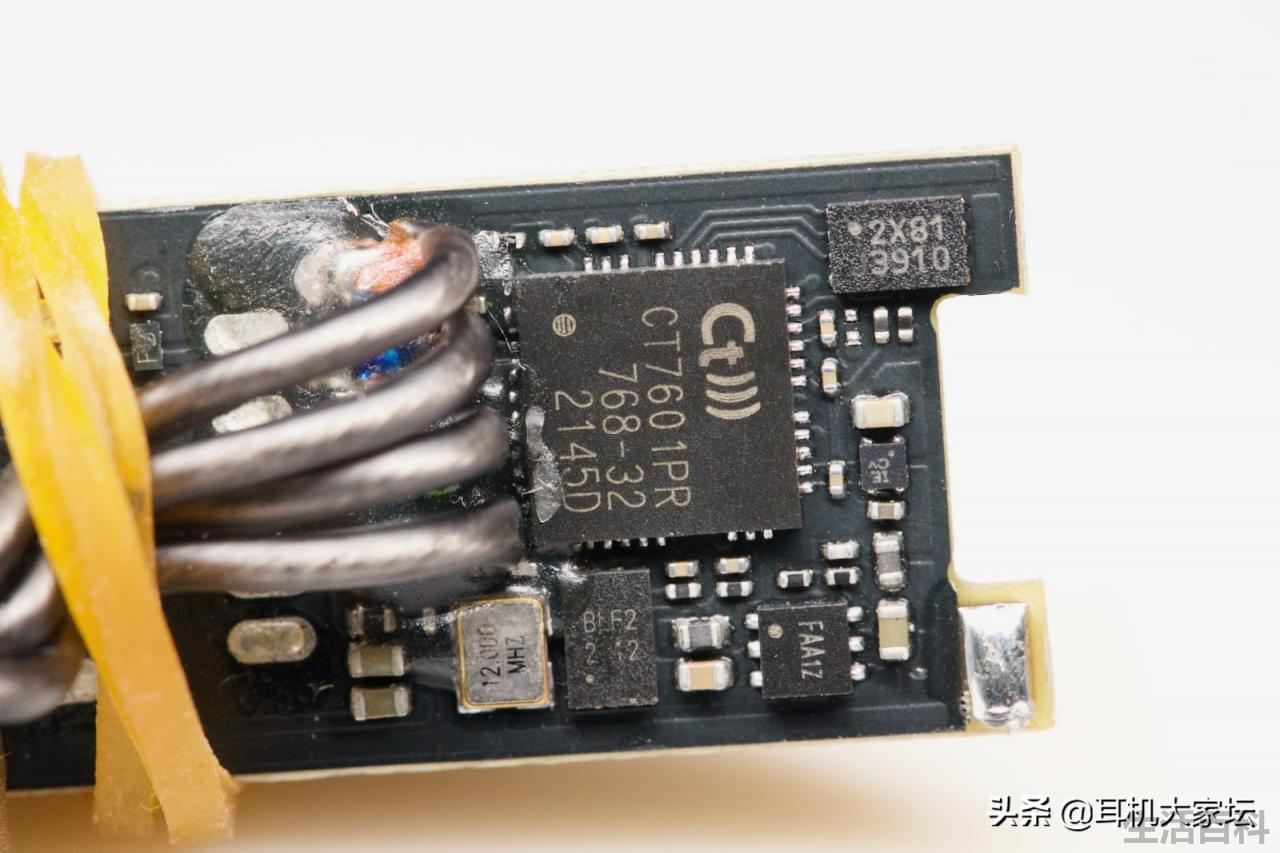

usb界面芯片：ct7601

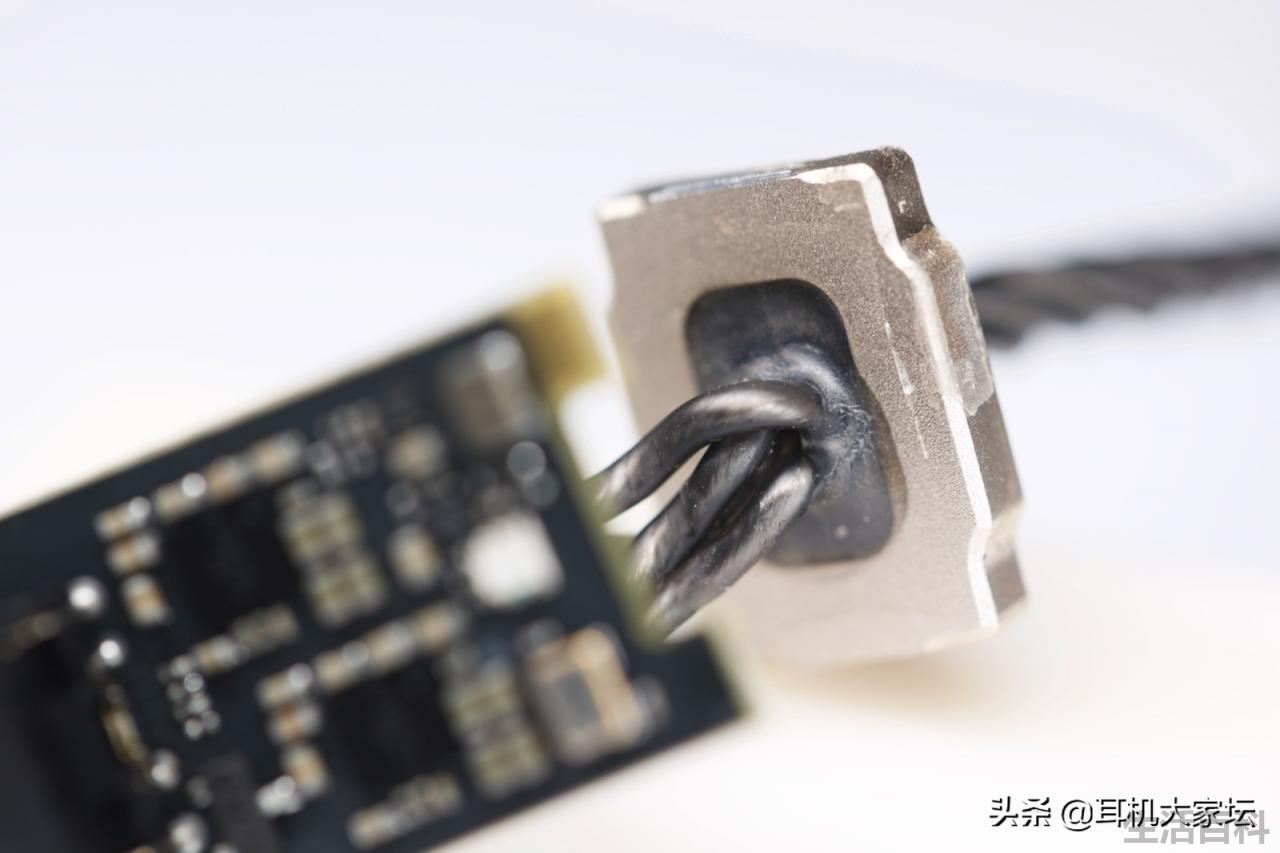

端盖和线材之间的间隙用胶水填充

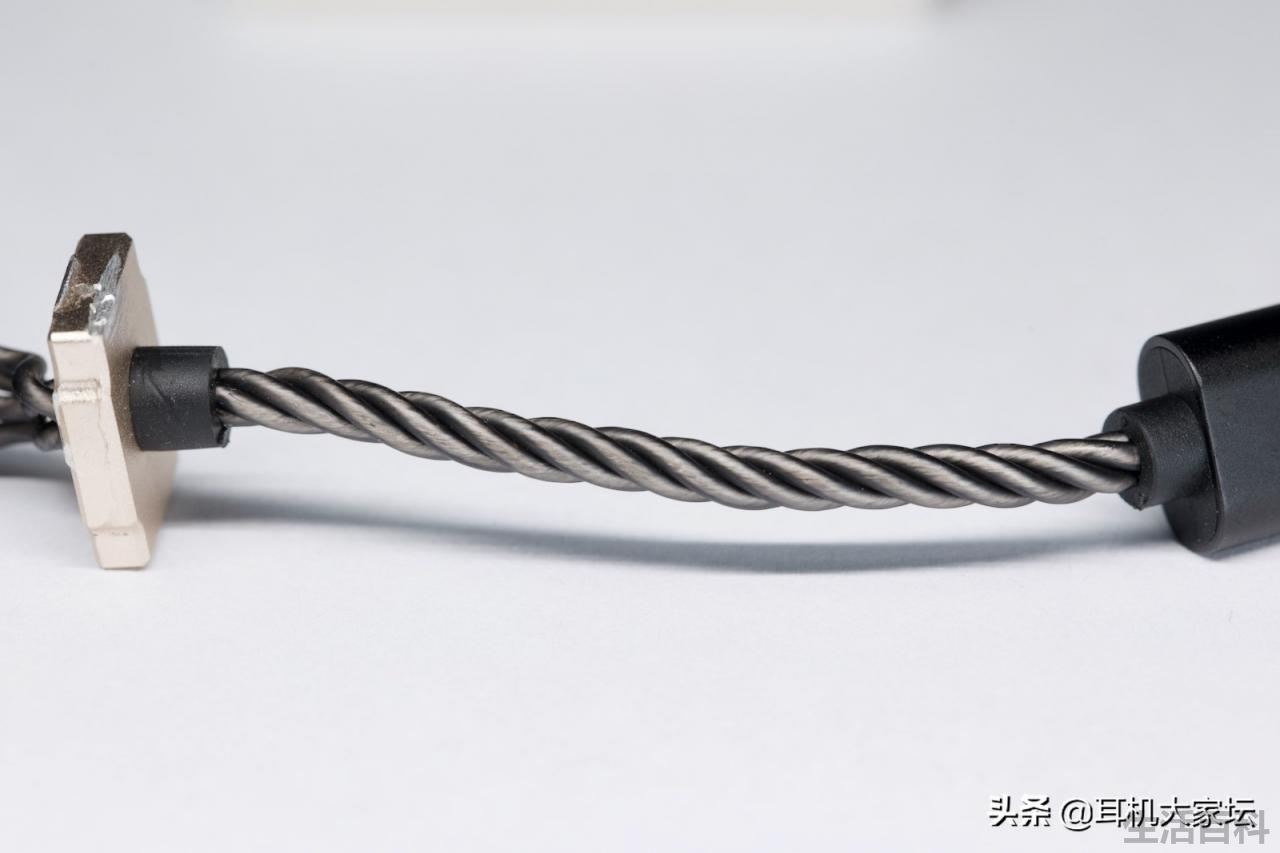

耐弯折疲劳的多芯麻花线

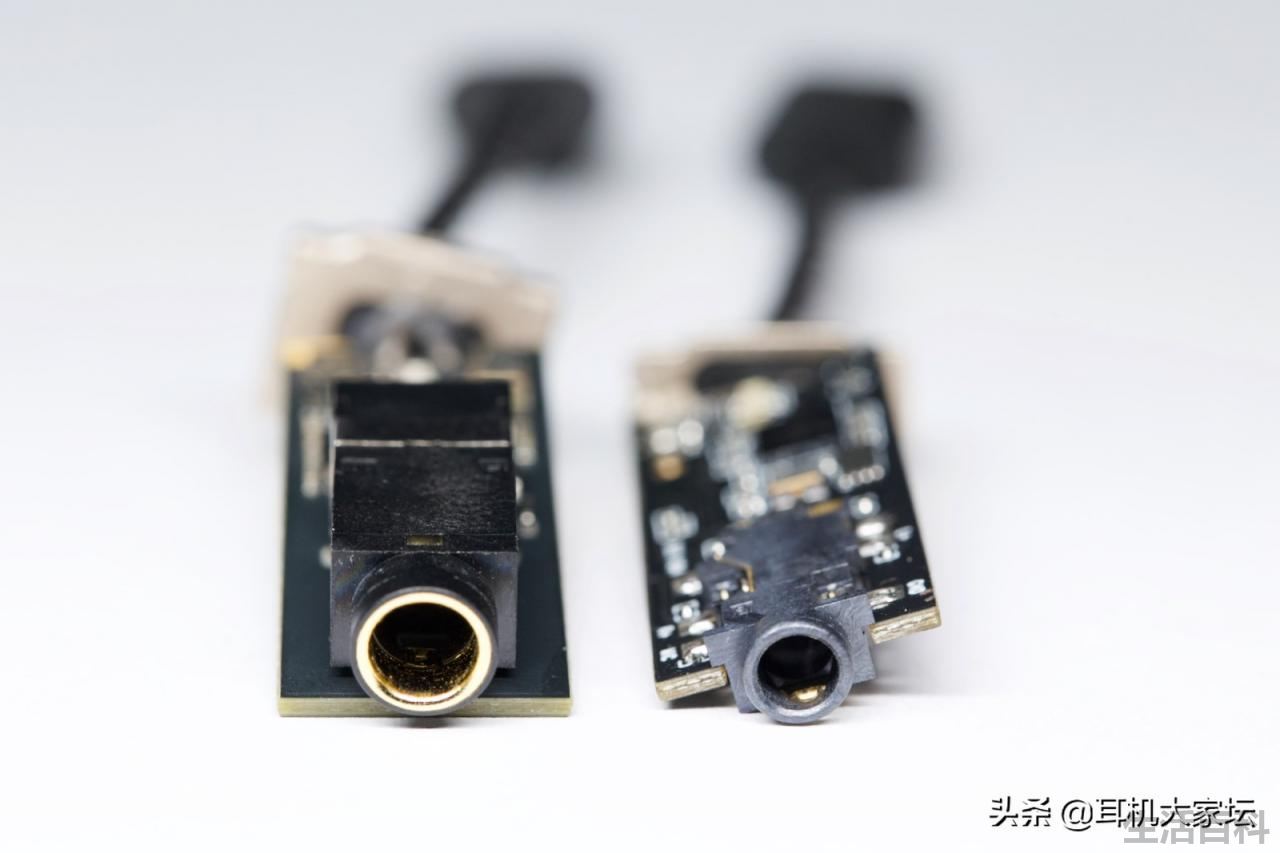

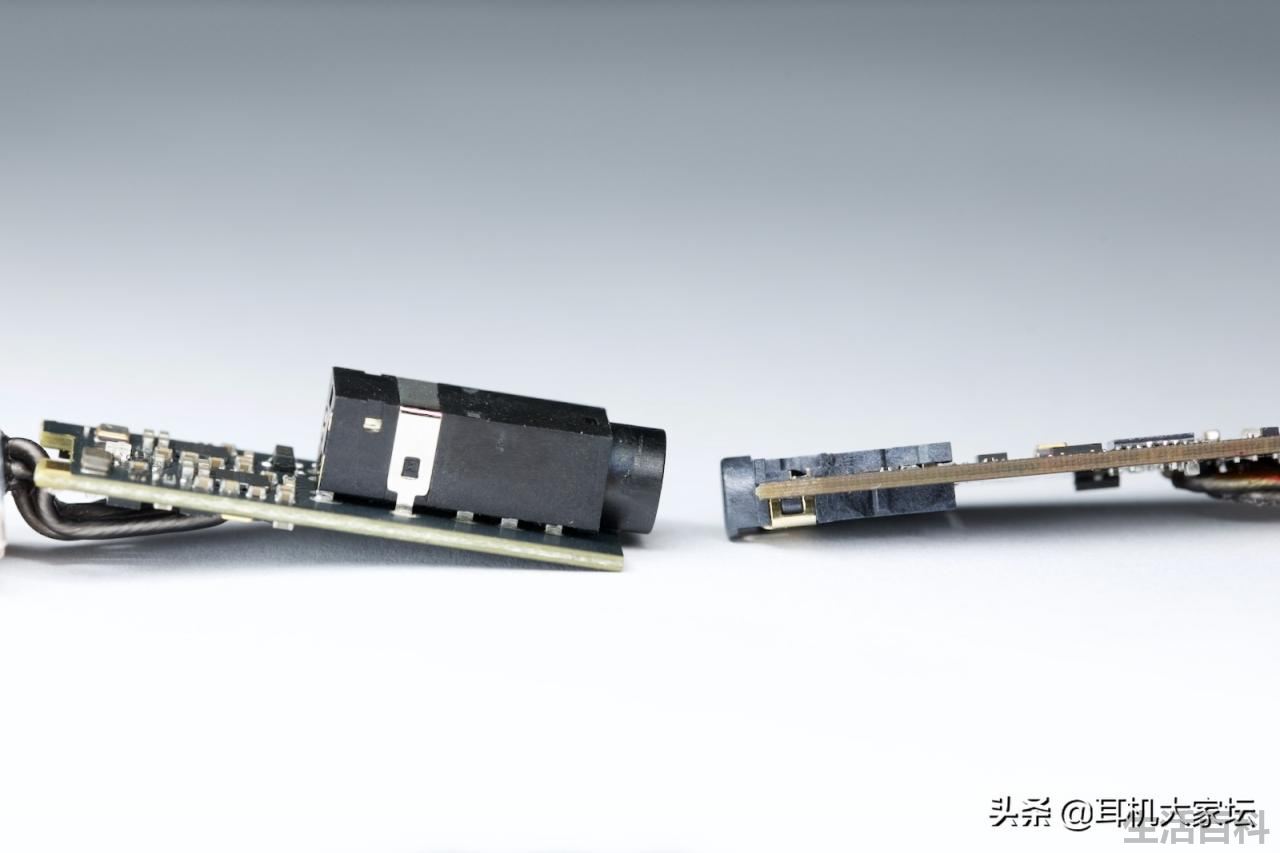

ka2在体积控制上真的很吃亏。ka1的3.5mm插座本来就很小了，还用了破板下沉式焊接安装，进一步降低了高度。

那ka2为什么不用破板下沉法呢？大概是没买到适用于这种安装的4.4mm插座吧。

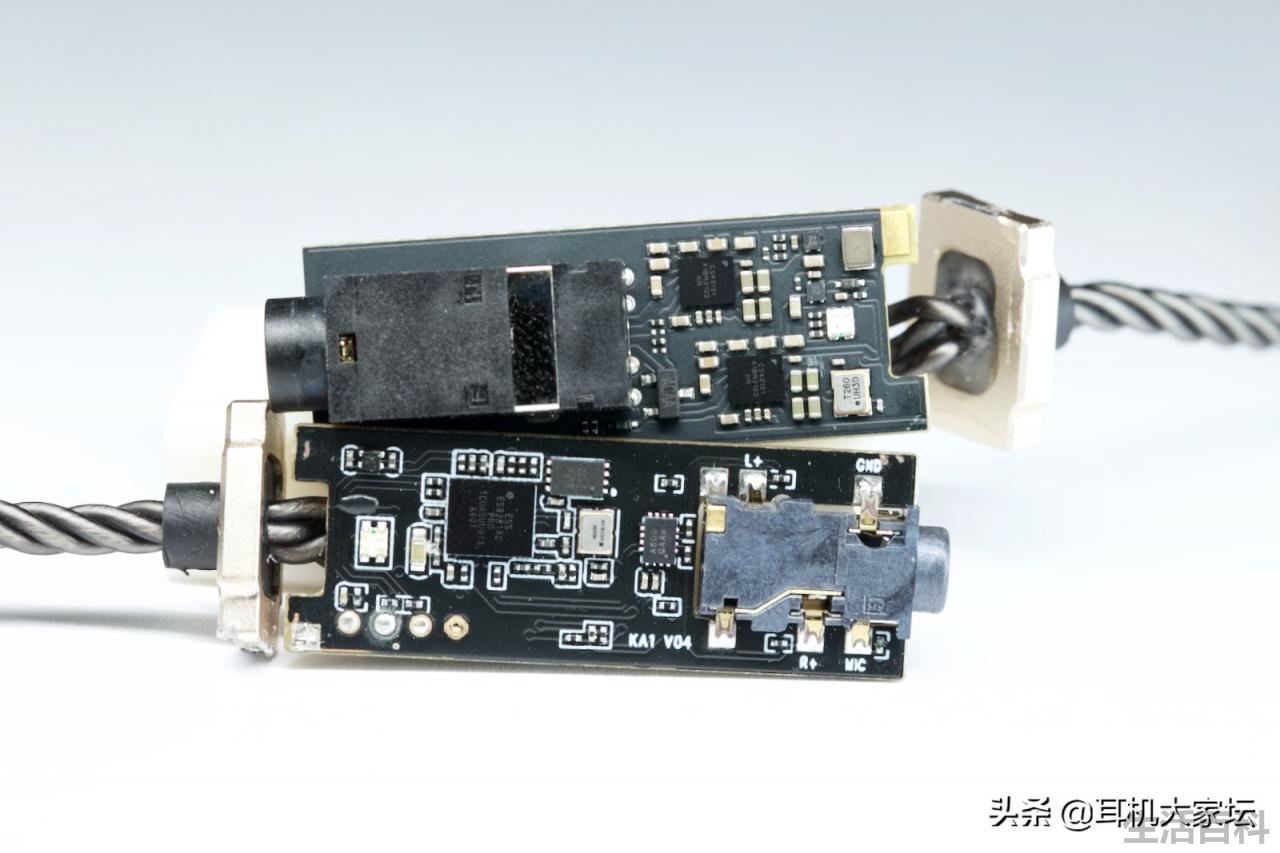

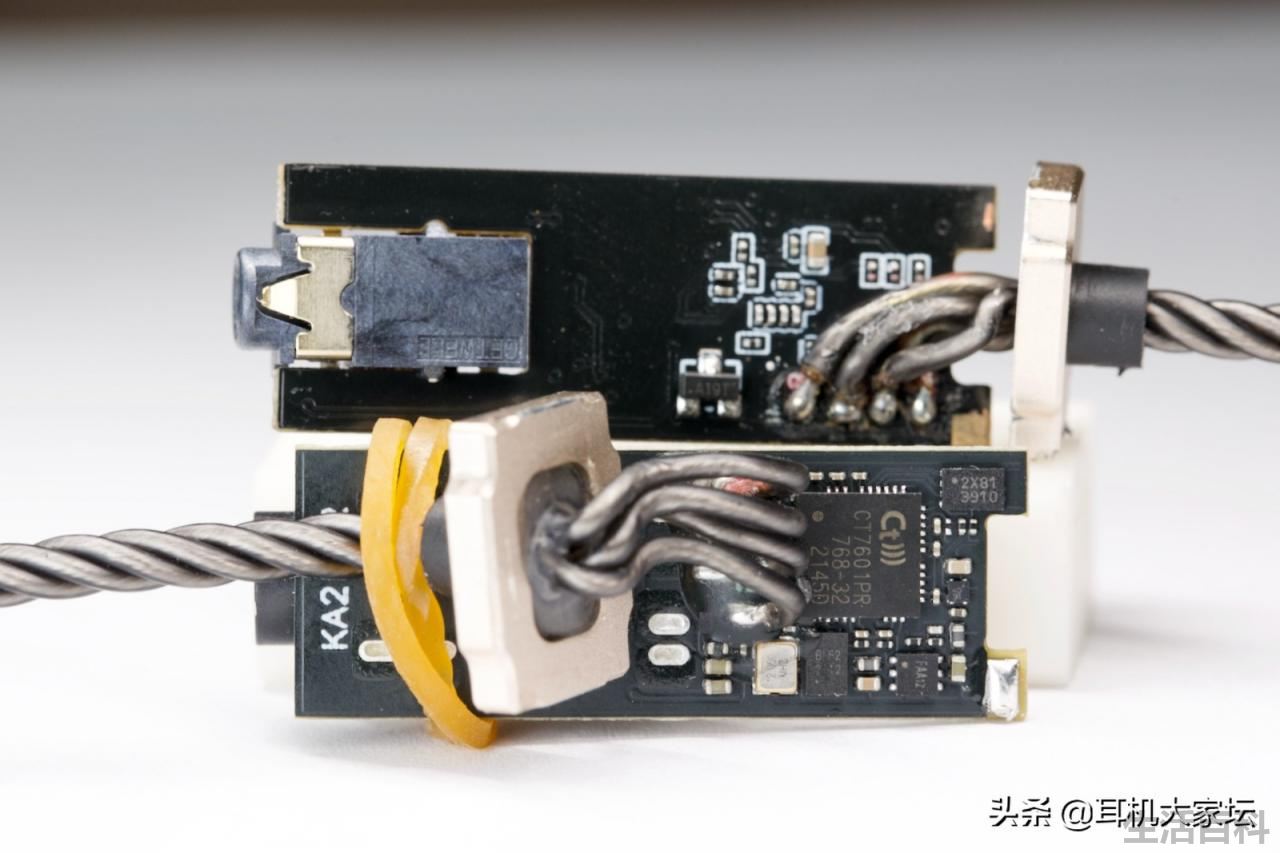

下：ka1 上：ka2 正面对比

下：ka2 上：ka1 反面对比

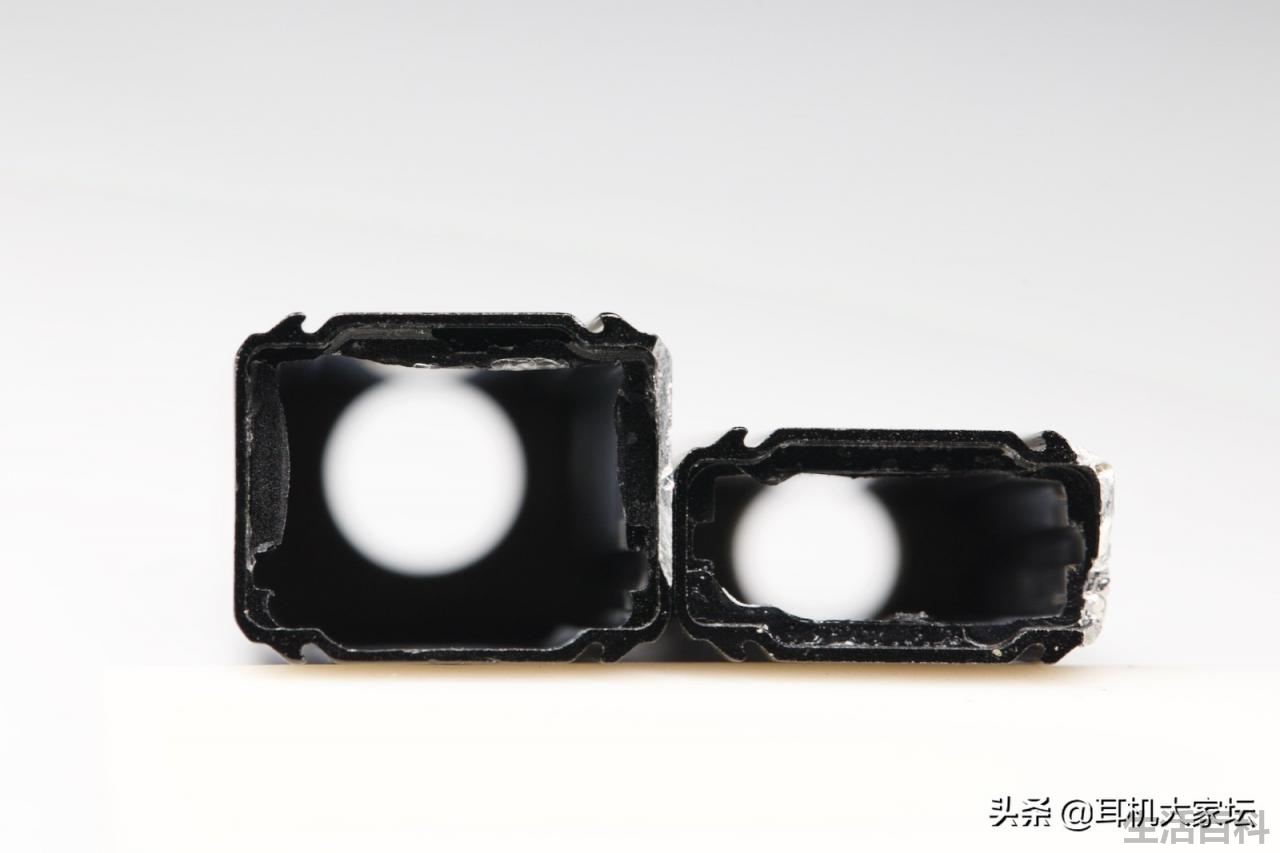

ka1/2腔体横截面投影对比

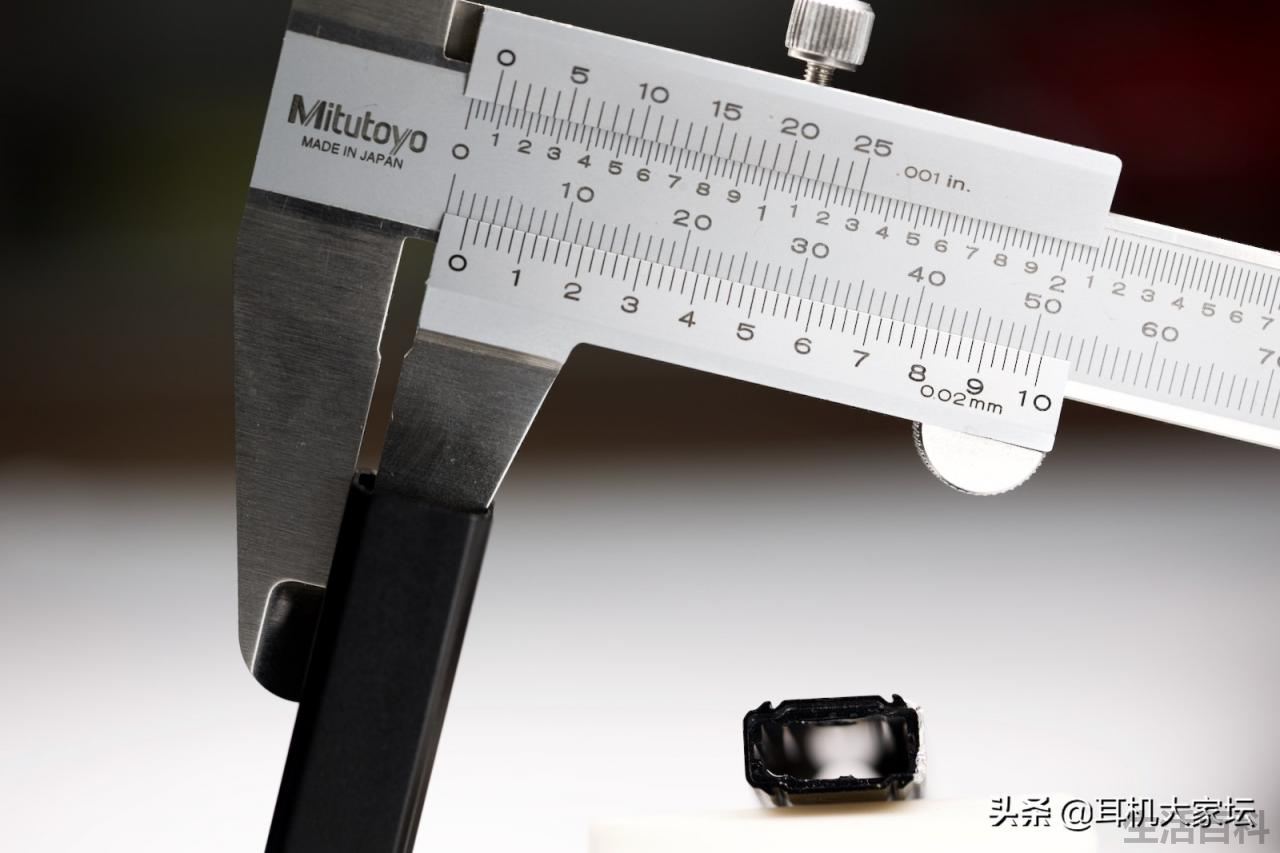

腔体最厚处约2mm

dac果然是不同的，根本就是两家。ka2采用两片cirrus logic公司的cs43131 dac，双mono平衡音频架构，由于cs43131不含usb模块，所以有独立的usb界面芯片ct7601。虽然同属轻量级小尾巴，专攻不同的耳机口，但ka2比采用es9281单片方案的ka1更复杂一些。

cs43131和es9281都是内置了耳放电路的dac，并且ka1/ka2都是采用的dac直驱策略。从测试中可以看到ka2的最大输出极限明显更高一些。这一方面是由于cs43131的集成度没有对手那么高，负担轻一些，可以给耳放模块分配更多资源，实际上usb部分的耗电还蛮厉害的，usb界面往往是板上最烫的芯片。另一方面，每声道一片的配置功不可没，mono模式对电源更高的利用效率，相同的电压下能有更大输出。

工艺方面，两者是相同的范式。ka2在细节上有所加强，在线材的焊点和穿线孔两处有胶水加固，增加了抗拉拽性能，也提高了密封性。

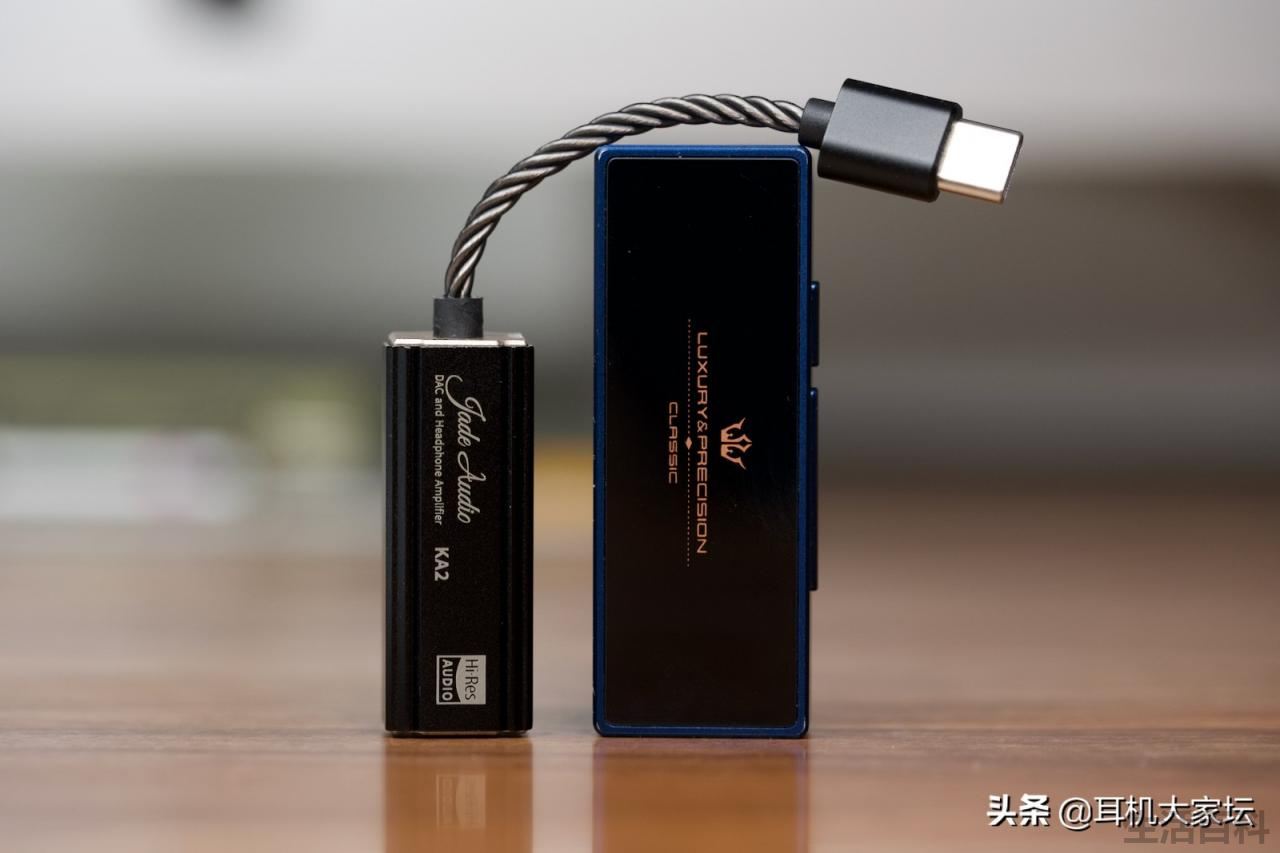

飞傲的ka系列3条尾巴的产品布局很有意思。它们术业有专攻，芯片搭配和音色各具特色，体量和功耗大相径庭，彼此不重叠。长得和一个模子里倒出来一样，貌合神离。本以为要上演煮豆燃豆萁的戏码，其实是很难打起来。3.5口和4.4口怎么比？0.4w和0.7w又是谁欺负谁？后来想到，ka2和乐彼w2反倒是有更多重合之处，可堪一比。

ct7601+cs43131×2这个芯片组合至今仍保持最佳纸面战绩，其中分离度和底噪两项一骑绝尘。ka2和w2虽然外观迥异，价格悬殊，但主架构是类似的，都是ct7601+cs43131×2。关键差别在于前者是dac直出，后者是rt6863耳放缓冲输出。在实际的听感比较中发现，两者的音色走向较为相似，但ka2的结像尺寸会稍稍粗大一些，声像轮廓的勾勒也不及对手。由于独立耳放芯片的助力，w2的低音有更好的力度和下沉，定位和声场更胜一筹。

然而ka2也不尽然全无优点，由于更短的音频路径，它对高频泛音和微动态的表达细致传神，一如青春少年；低音虽不及w2凝练沉稳，但速度和弹跳令人愉悦。cs43131的mono直出状态下，整体的声音完成度相当可以。面对大耳，ka2或许略有勉为其难之感，但面对那些动铁和小尺寸动圈耳机，ka2可望大有作为。w2固然老练，但也失去了一点少年感。世上不存在完美的设计，总有得失取舍。

用户的需求千变万化，不一而足。有人喜欢全面，有人追求轻便。飞傲的ka系列是厂家主动寻求差异化的结果。ka2是其中一款小而简的解码耳放，只专注于4.4mm平衡口。在交出体面的测试成绩的同时，也给出不错的听感。其特立独行的性格刚好契合这一群精细刁钻的用户，就像一块拼图被放在了正确的位置上一样。

附：ka2部分音频测试

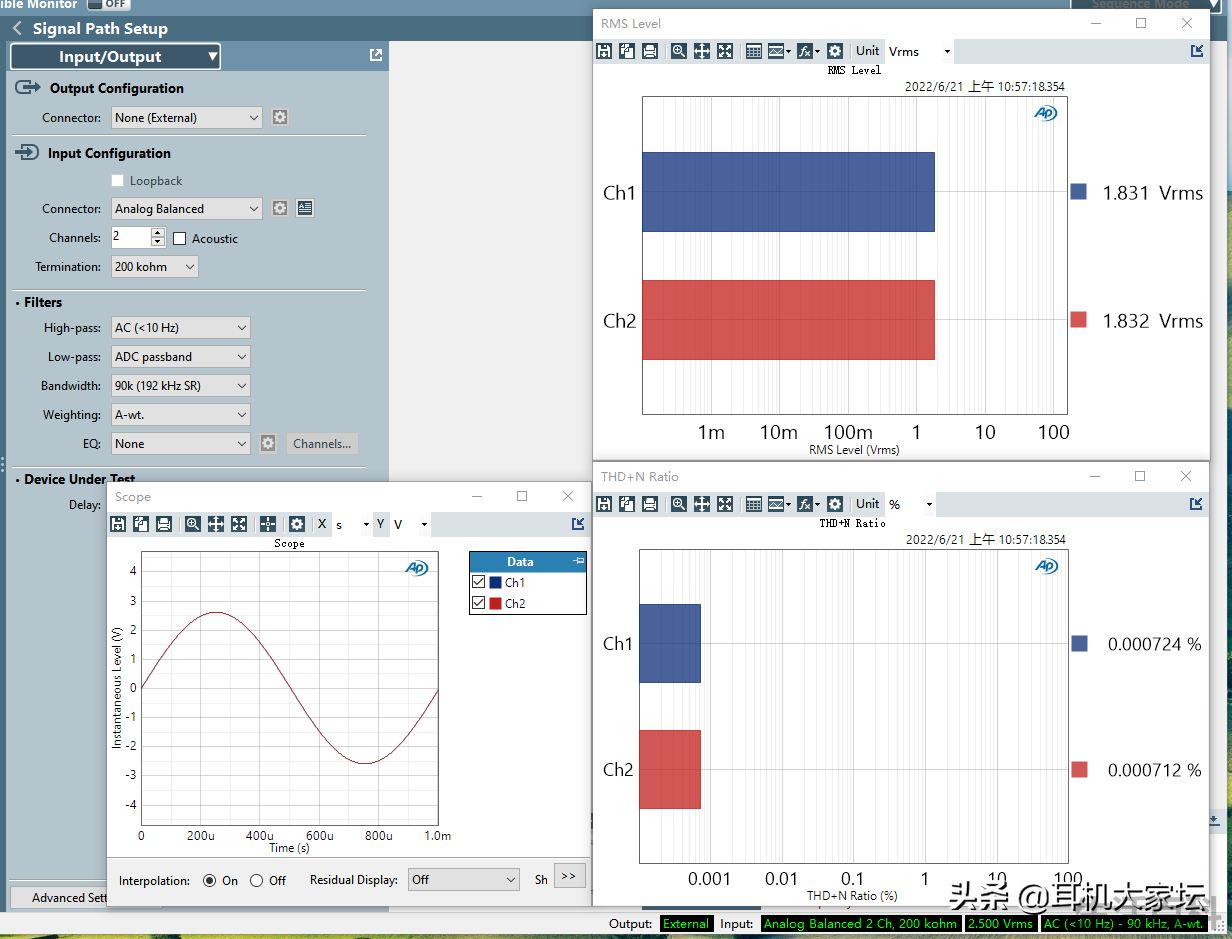

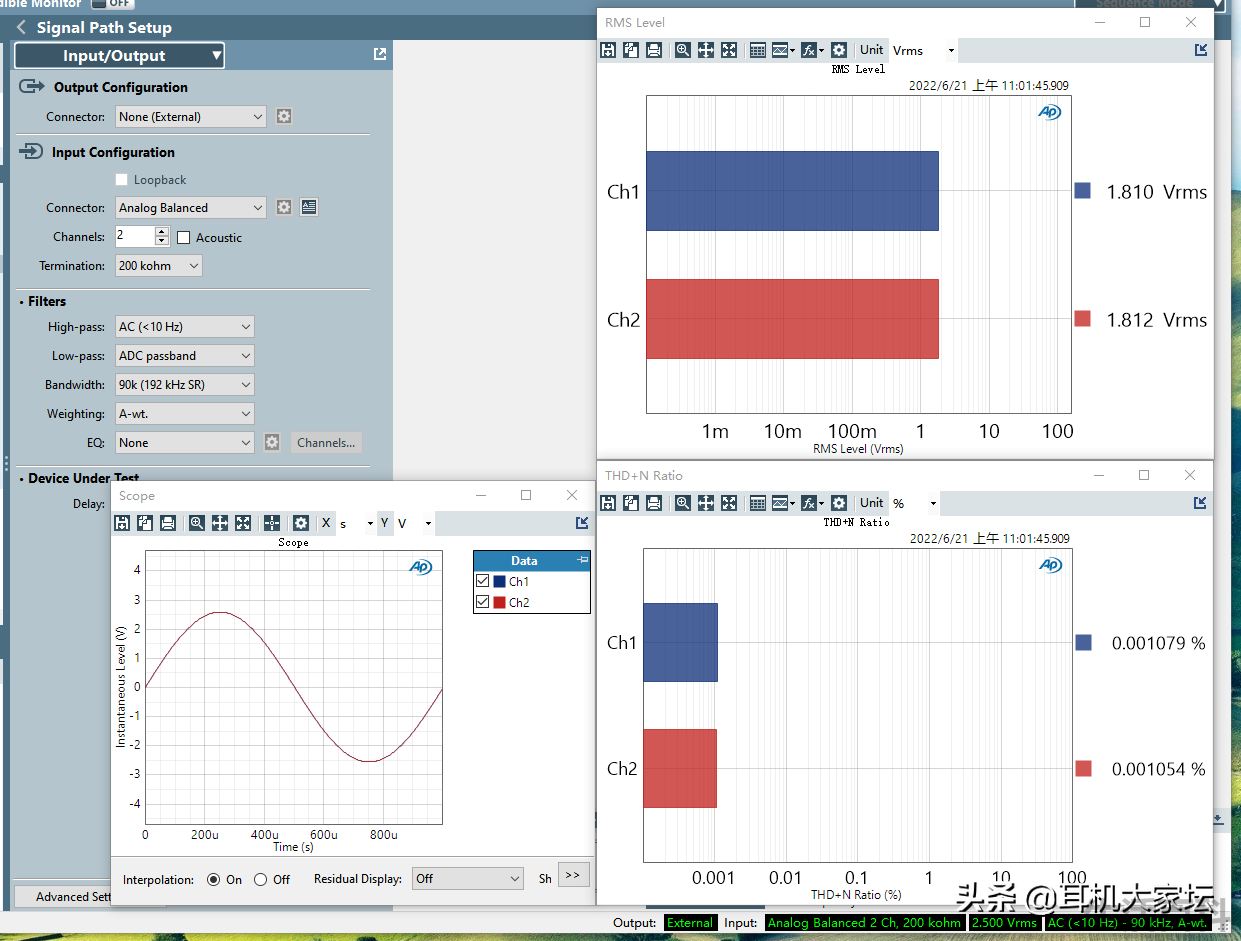

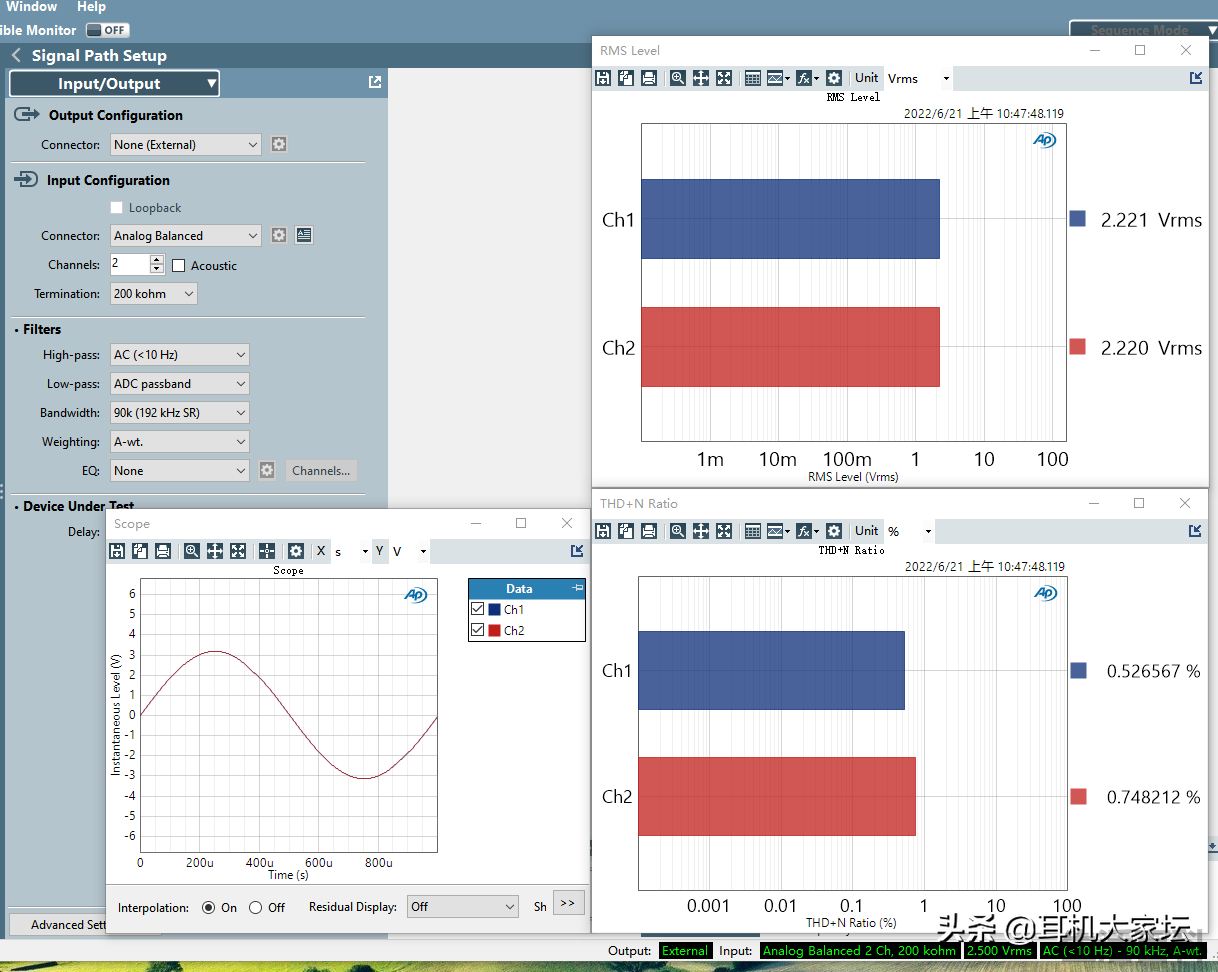

最大输出

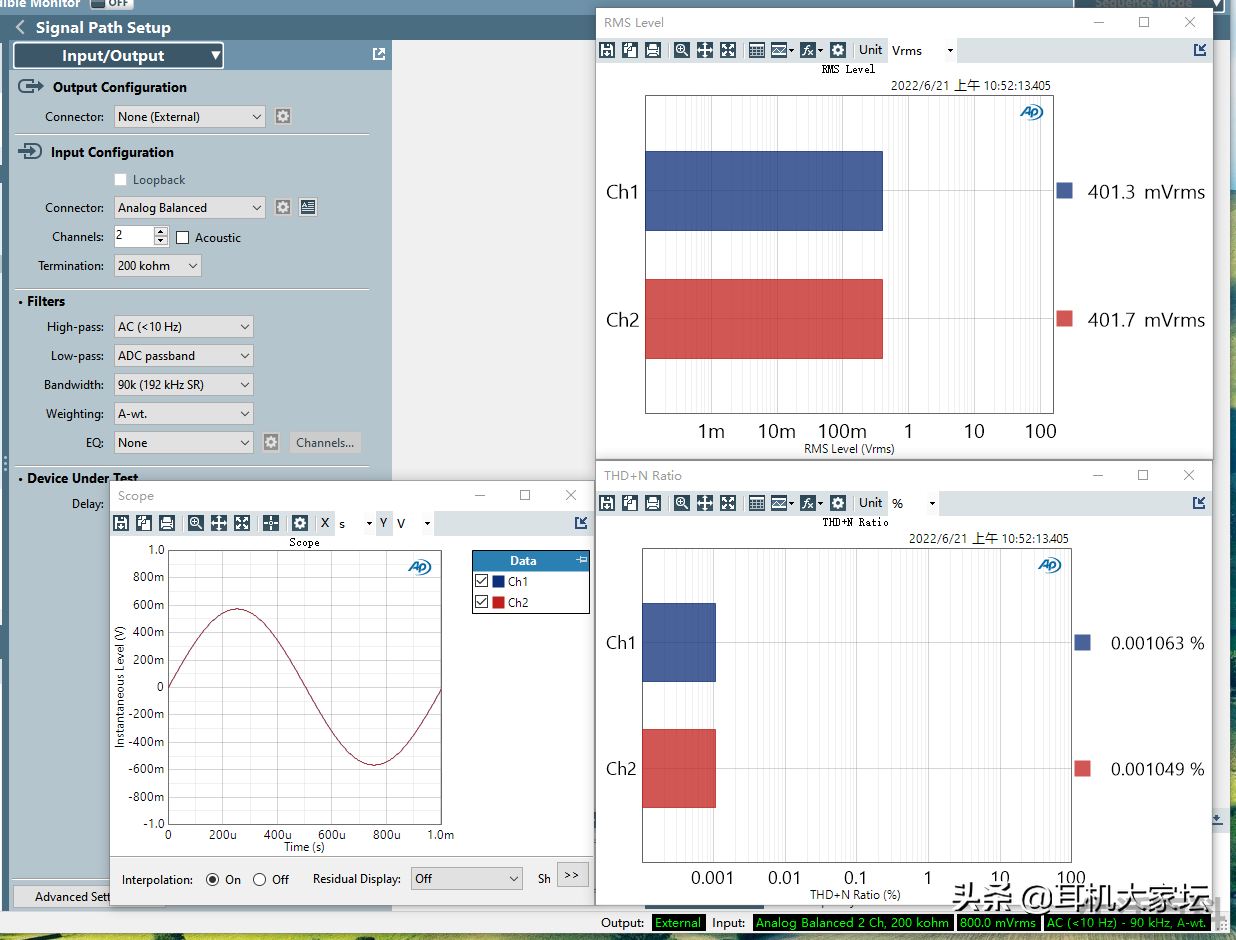

标准 24b/48k

最小失真 16bit

最小失真 24b/48k

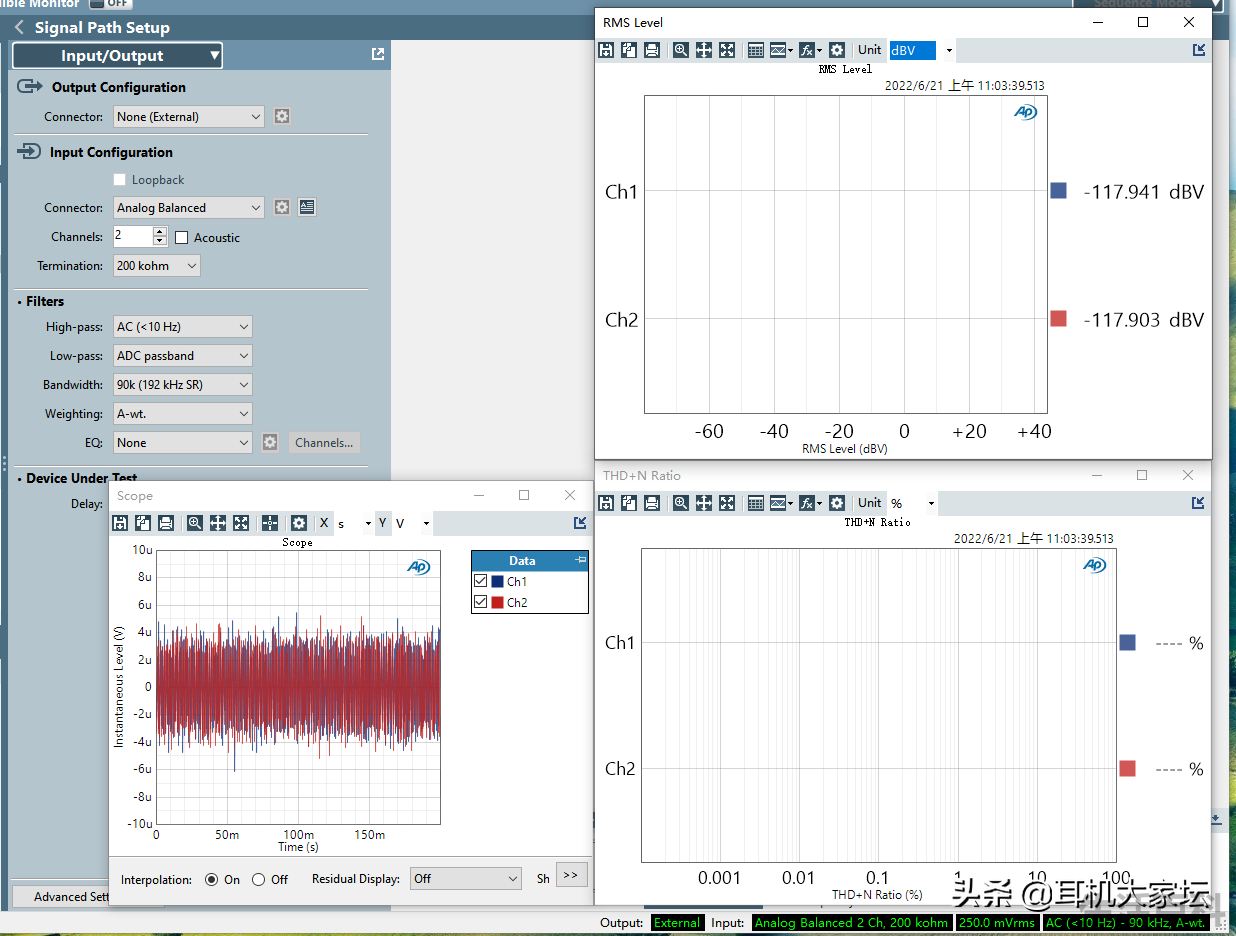

底噪

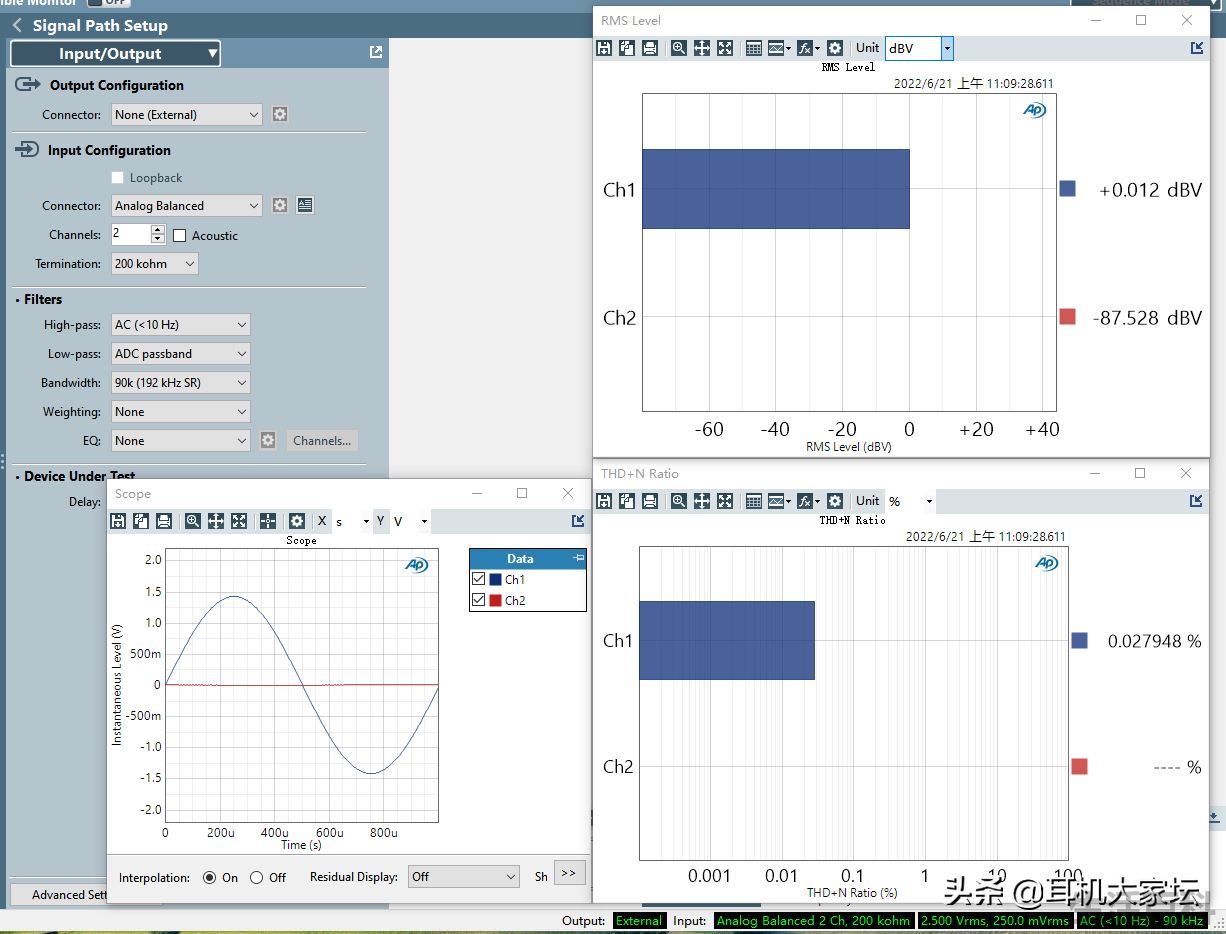

分离度

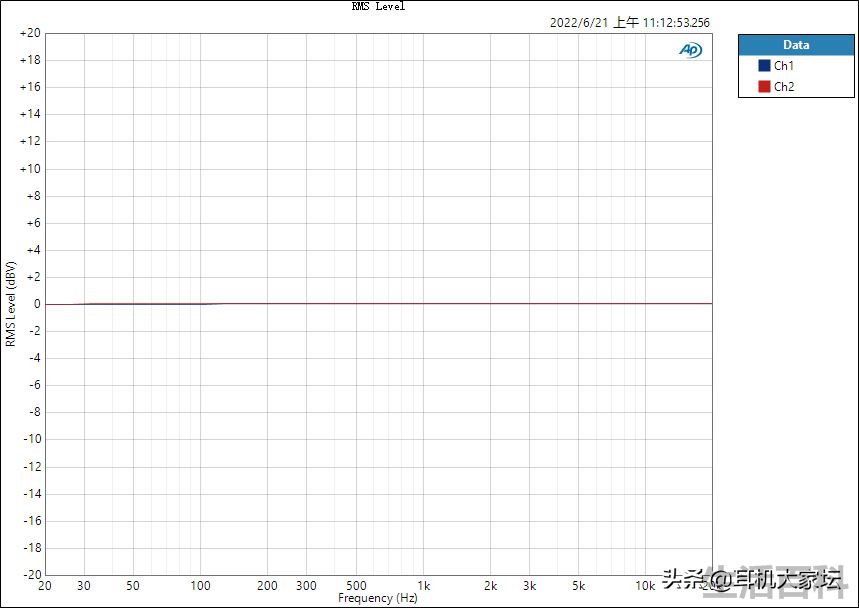

频响曲线

「音频指标测试环境和方法：

音频分析仪：audio precision apx515 ； 测试连接线：32ω负载线 / 3.5mm to bnc/4.4mm to xlr；

host：iphone11 ； fujitsu-b360-win10；

测试音轨：0db 1k sine wave pcm 48k16bit/48k24bit；

*5mw=400mvrms²/32ω ；*分离度测试时a计权关闭，其余a计权选中；*底噪测试用mute音轨注入，避免静音电路激活」
