Auto CAD2007将图形导入word中

在编辑word文件时，怎么样精确地把CAD图形导入到word文档中，并且把黑背景的CAD图转换为白色的图片呢？方法有好多种，可以用截图的方式来完成，也可以用复制---粘贴的方式来完成，但这些办法都不是很好用（你懂得），今天我推荐几种办法给大家，既简单而又精准，希望能帮到大家。
方法一：
先打开需要导出的CAD图形

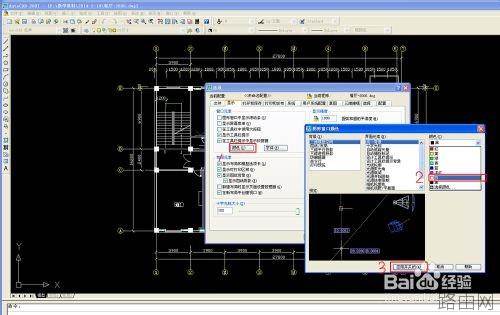

然后将背景色设置为白色，这样便于在word文件中设置白底黑线的图形文件，具体操作，如图所示：

然后点击确定，整体背景色显示为白色

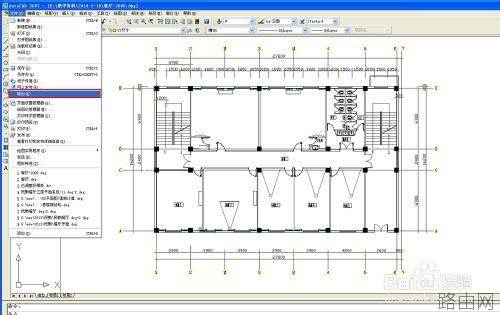

点击-----文件------输出-------

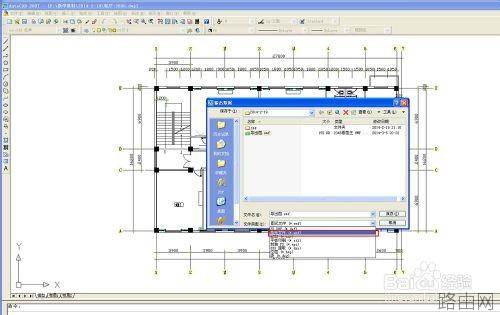

弹出对话框选择文件类型------图元文件（*.wmf）--------保存

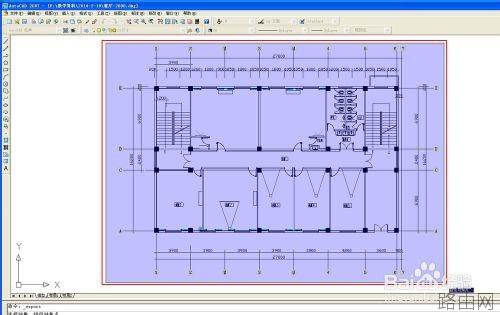

鼠标变化为捕捉方块，点击方块-----把要输出区域框选----回车----完成

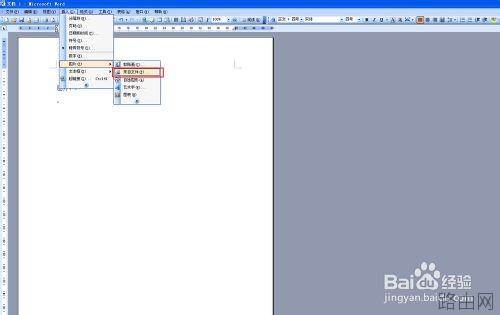

打开 word文件，点击----插入-----图片-----来自文件----

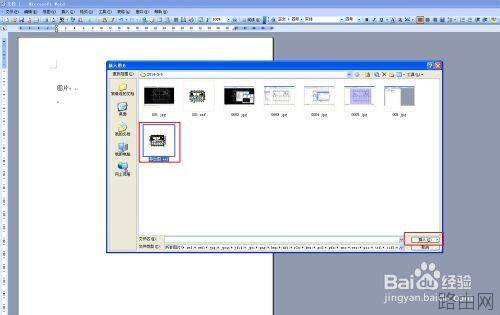

然后在弹出的对话框中选择要导入的图形文件---点击确定

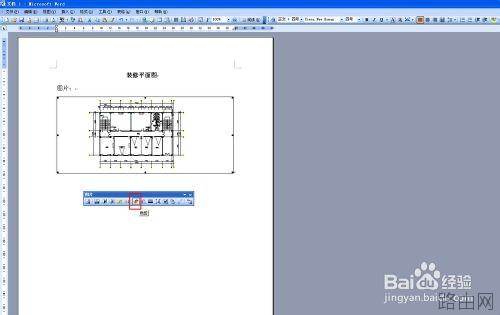

这时看到导入的图片图形部分小而空白处较多，怎么办呢？

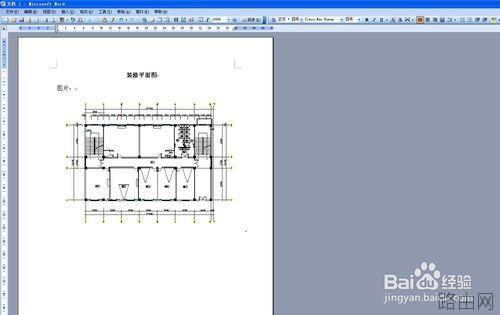

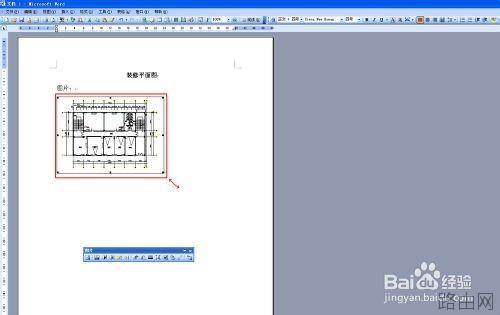

点击word文件中的图形编辑器-----裁剪-----把图形放大（或缩小）到需要的尺寸。

可以用这种办法放置多张图形。

方法二：
导入方法如下：
1、打开插入word的CAD图。

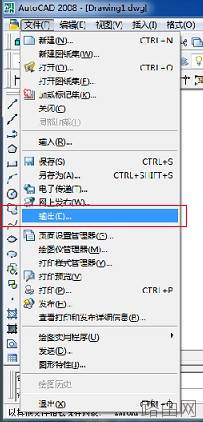

2、单击“文件”——“输出”，会弹出“输出数据”对话框。

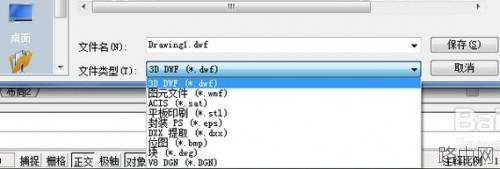

3、在弹出的“输出数据”对话框里，下拉“文件类型”，选择“图元文件（*.wmf）”或者“位图（*.bmp）”保存。

4、打开WORD。
5、点击插入-》图片，将之前CAD中保存的图片导入即可。

方法三：
1、CAD中选择打印，在选择“打印机/绘图仪”的下拉箭头上点击，选择后缀名为*JPG.pc3，或*PNG.pc3中的任意一台，然后选择打印为图片文件的存放路径。
2、打开word，在任意位置上导入图片文件。
3、保存word文档。
4、该文件就是从CAD图形文件，到word的图文文档流程。

以上就是Auto CAD2007将图形导入word中的全部内容，希望对您有帮助。内容来源于互联网，本站仅做分享以供参考。
