1.两类约束

拓扑约束：元件的连接方式，与元件性质无关

元件约束：只取决于元件的性质

两类约束：集总电路问题的基本依据

kcl kvl

vcr

相互独立

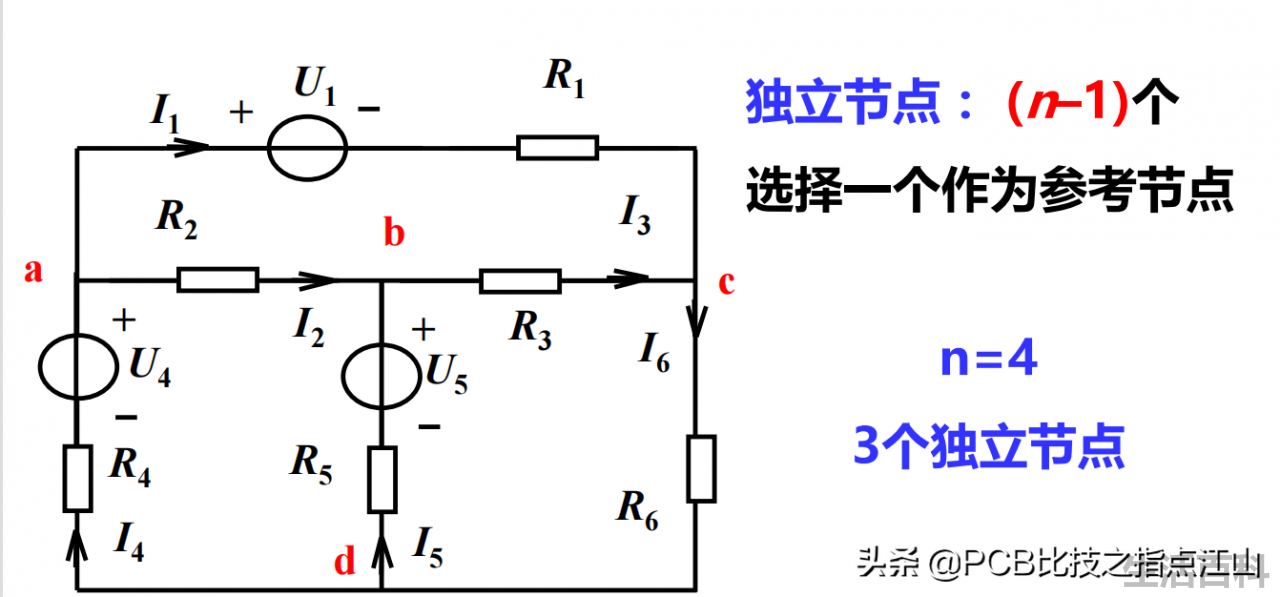

2. kcl的独立方程数

对有n个节点的电路，独立kcl方程数为(n–1)个

对有n个节点的电路，独立kcl方程数为(n–1)个

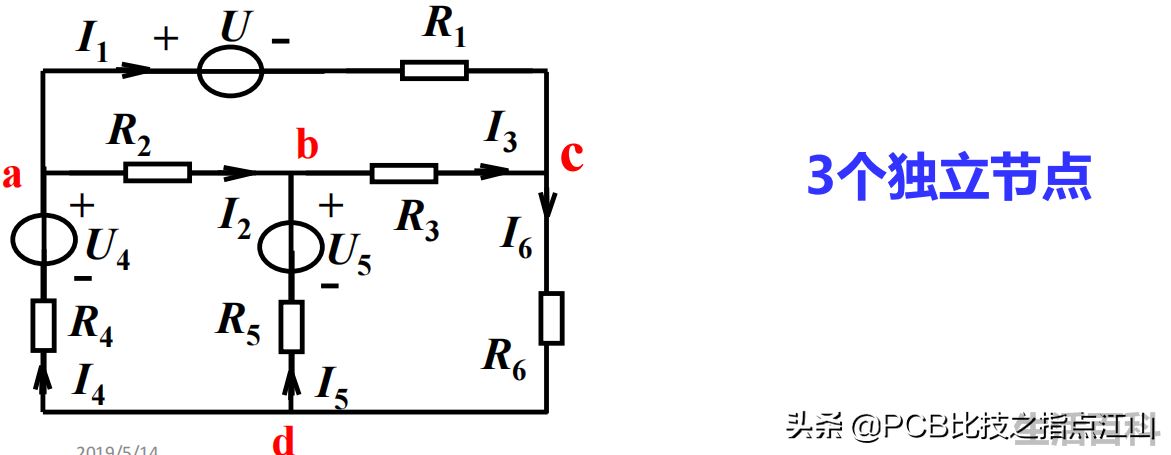

独立节点： n-1

n 个节点中，选择一个作为参考节点

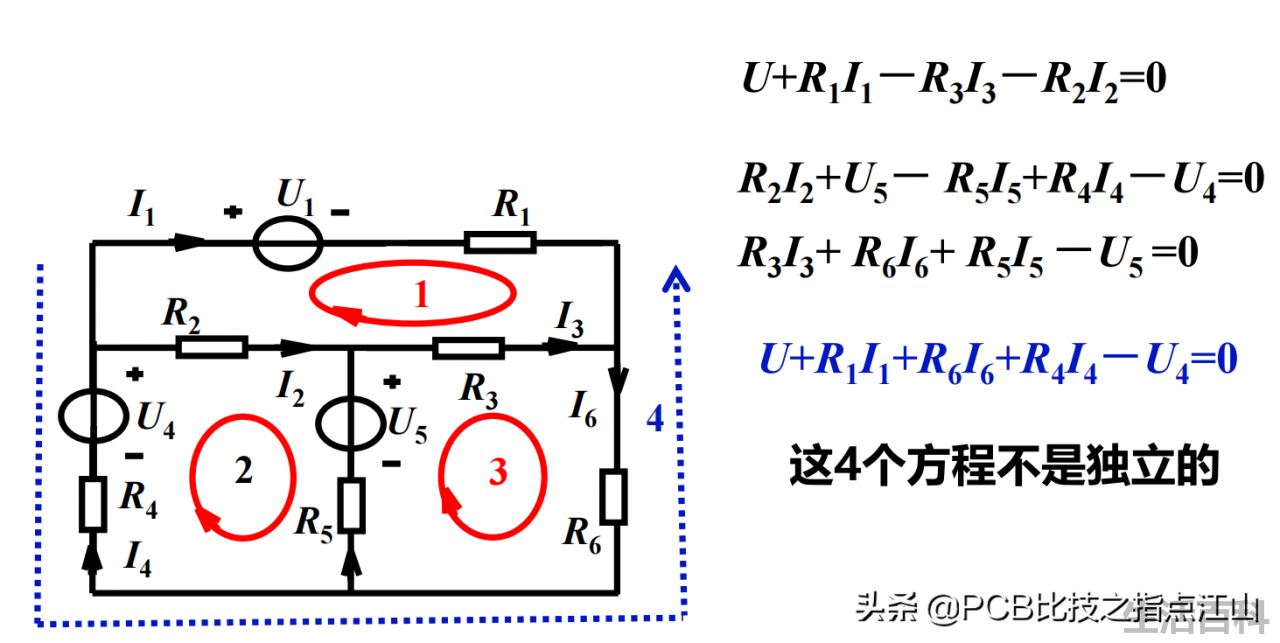

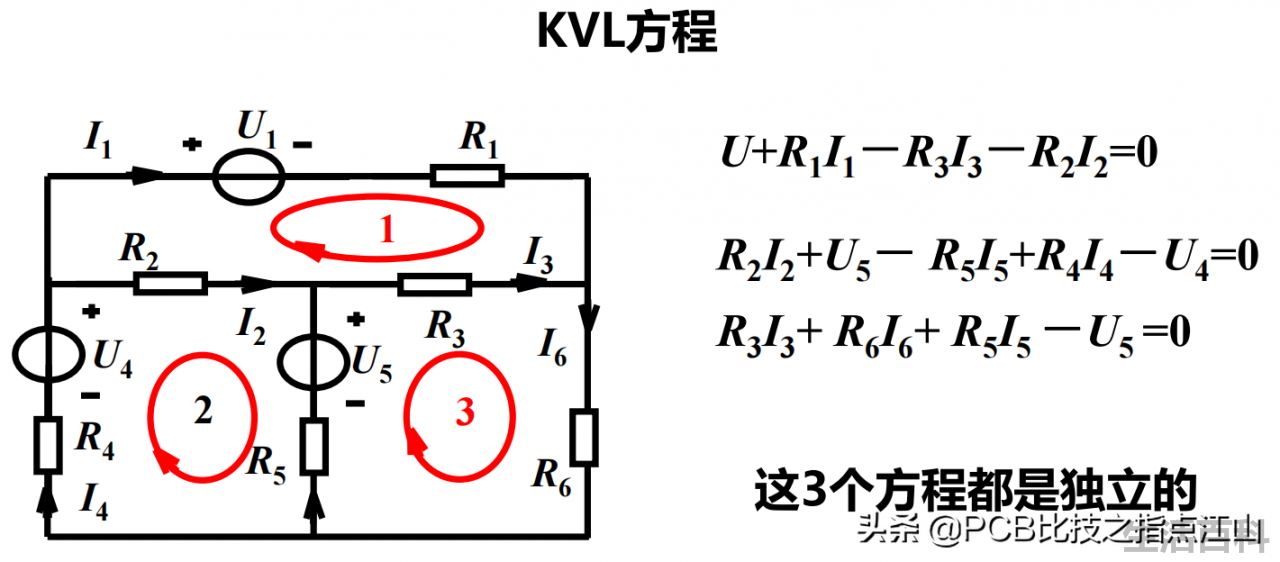

3. kvl的独立方程数

只有对于独立回路列出的kvl方程才是独立的

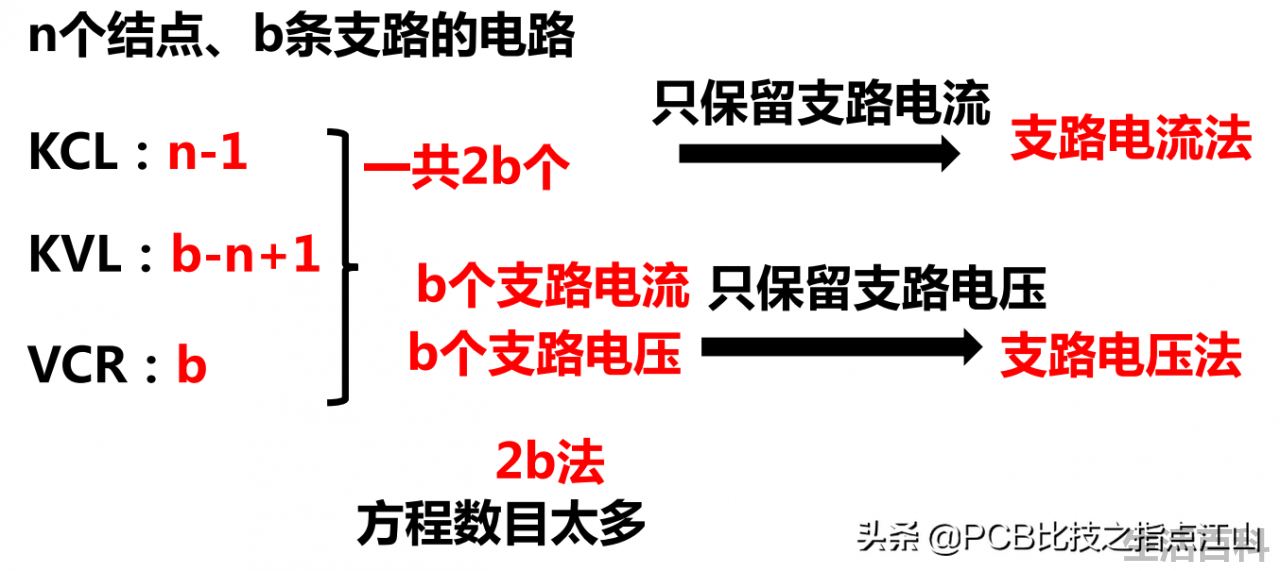

结论：

n个结点，b条支路的电路：

kvl的独立方程数=基本回路数=b-n+1

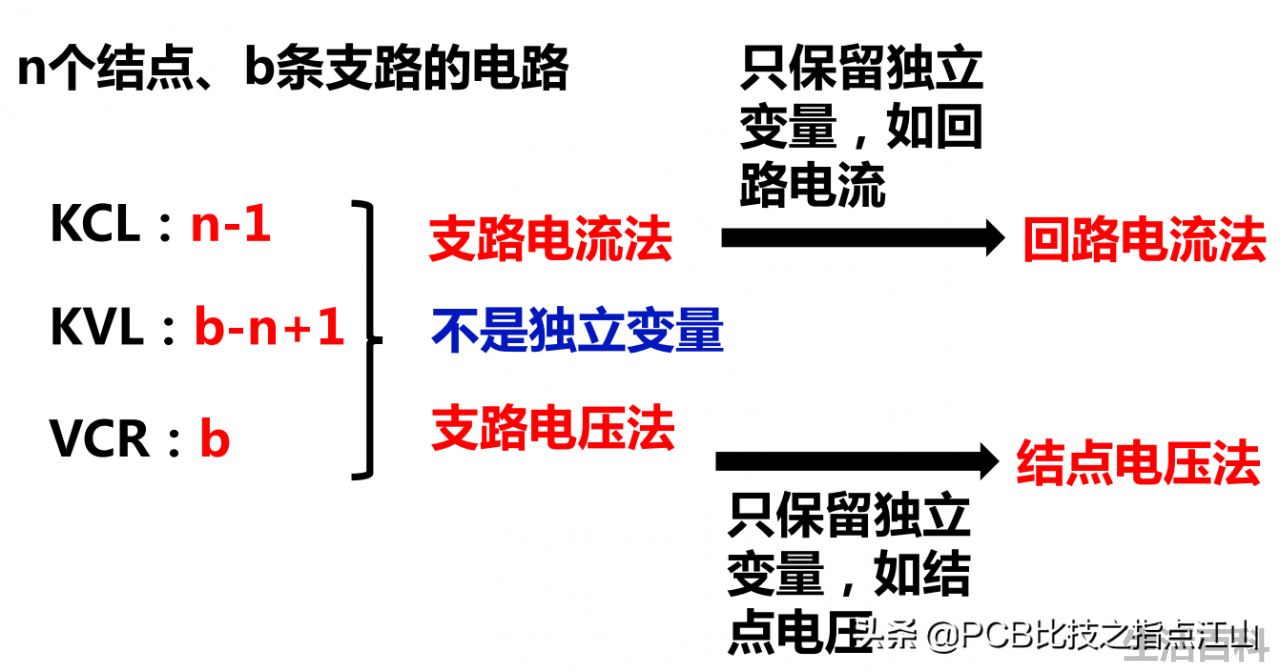

3.电路分析方法

4.结点电压法

选结点电压为变量，写电路方程，求解电路的方法

5.回路电流法

选回路电流为变量，写电路方程，求解电路的方法
